안녕하세요.
한달동안 안드로이드와 어라운드뷰 설치후기 입니다.
정말 퇴근하고 쬐끔 쬐끔씩 쉬엄쉬엄 작업했던거 같습니다.
원래 순정 UVO 오디오 입니다.

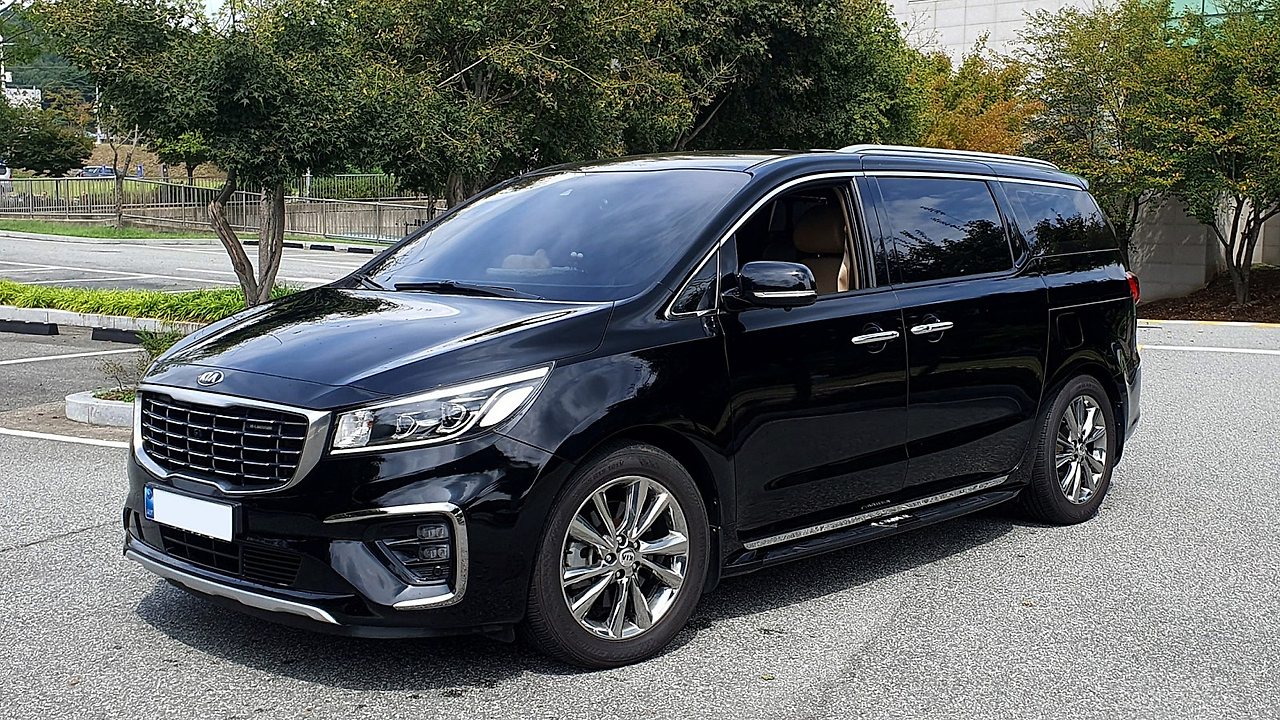

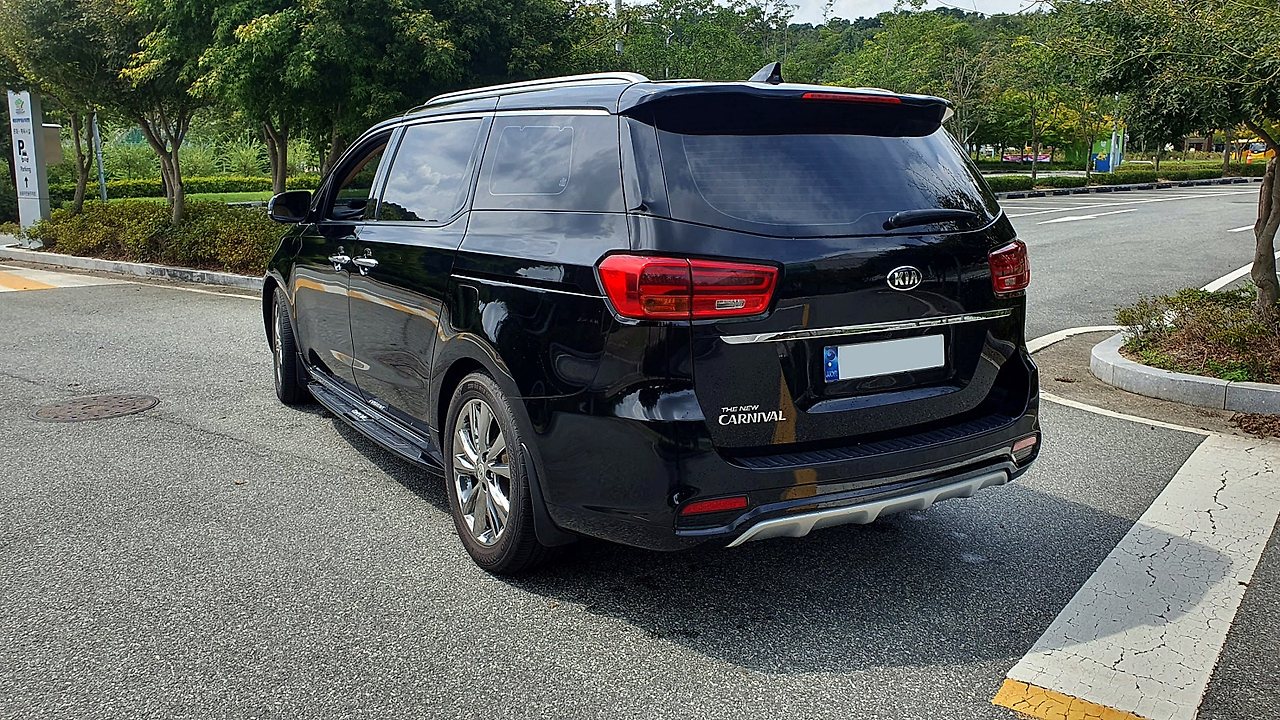

차량은 2020년식 더뉴카니발 입니다.

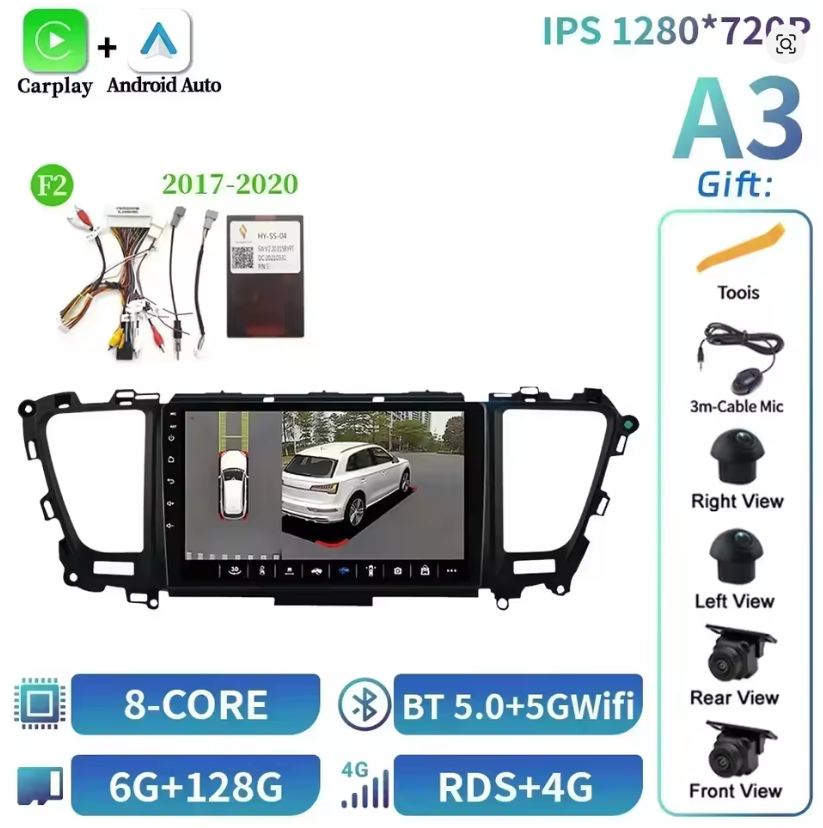

두 제품중 고민했지만, 아래쪽 제품을 선택했습니다.
참고로 오른쪽제품 표기와 달리 8기가 에 128롬 8코어 2.0Ghz 업그레이드 된 제품을 구입하였습니다.
구입하실때 선택사양이 있으니 맞춰서 구매하시면 됩니다.

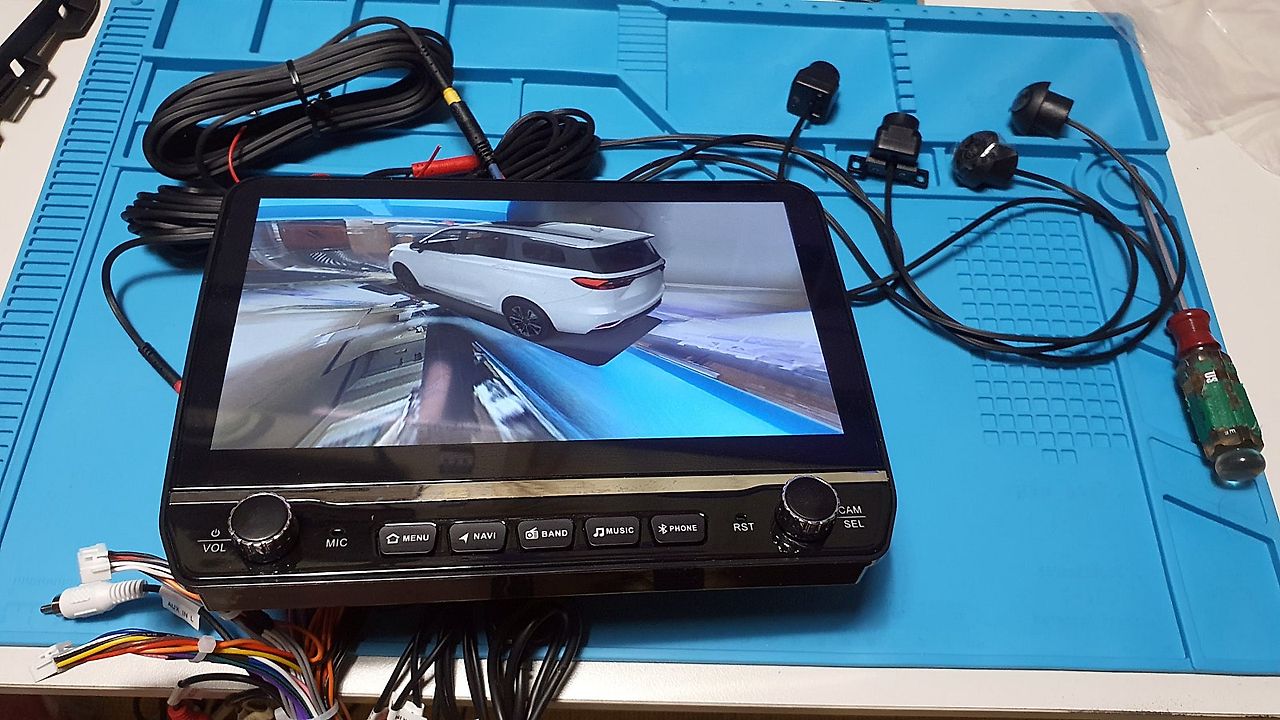

제품명 일명 TS10S (UIS7862S) 입니다.

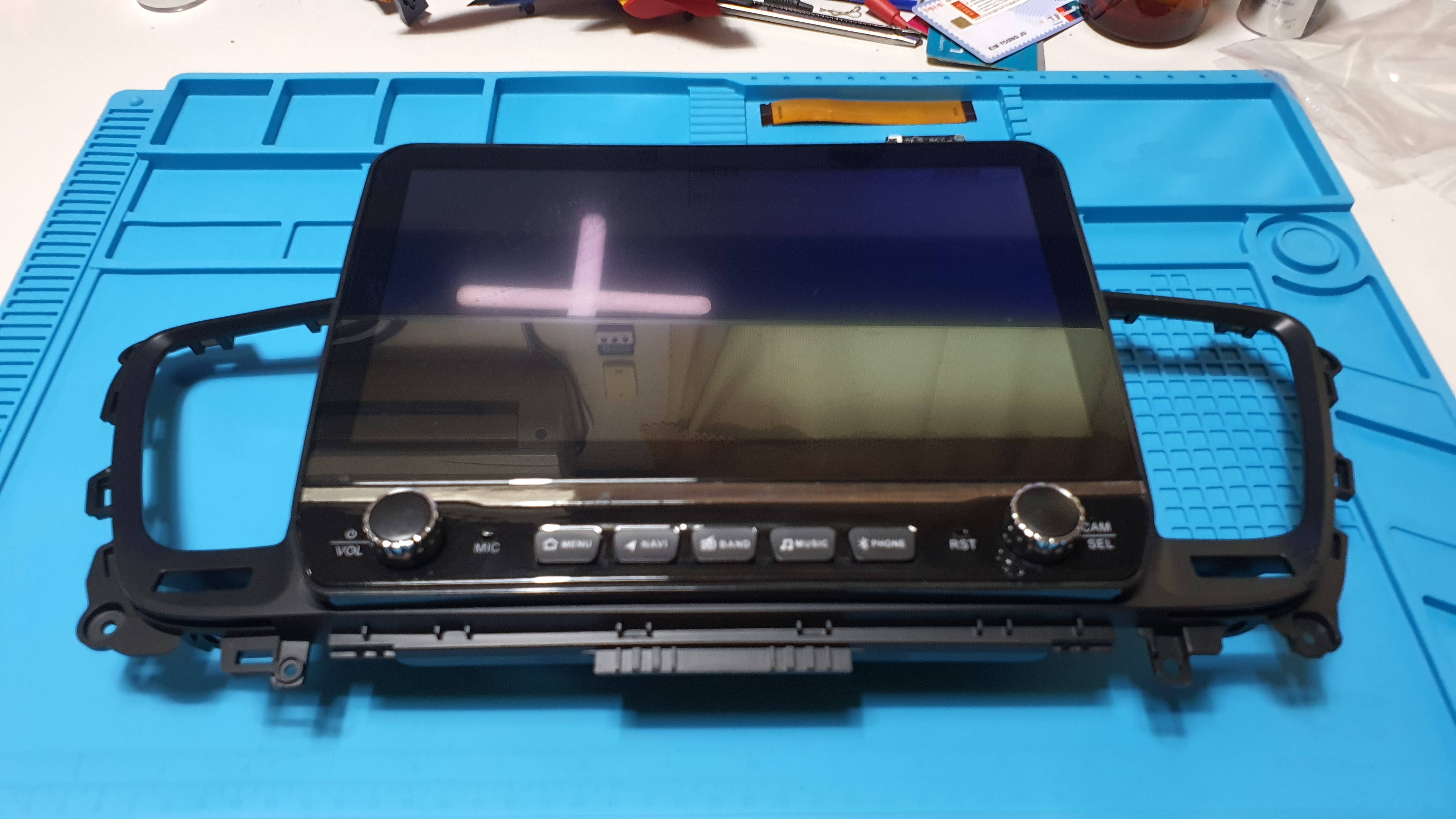

따끈한 YP카니발 전용 안드로이드

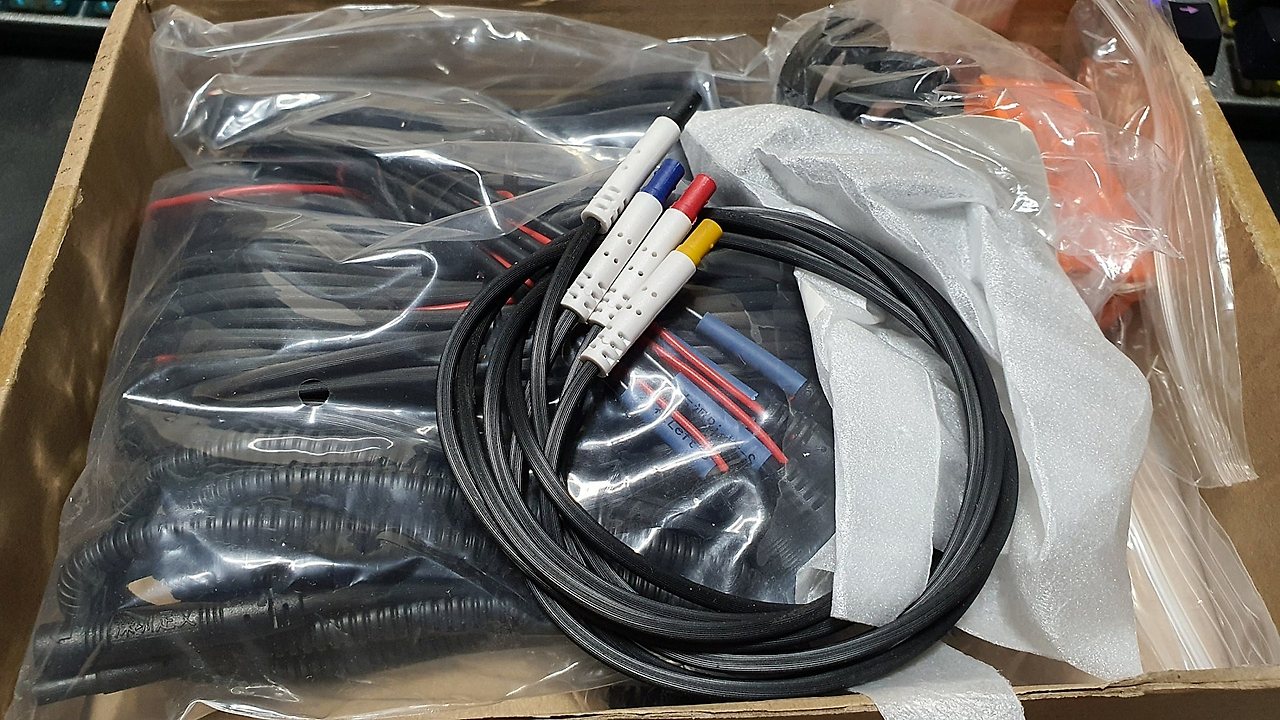

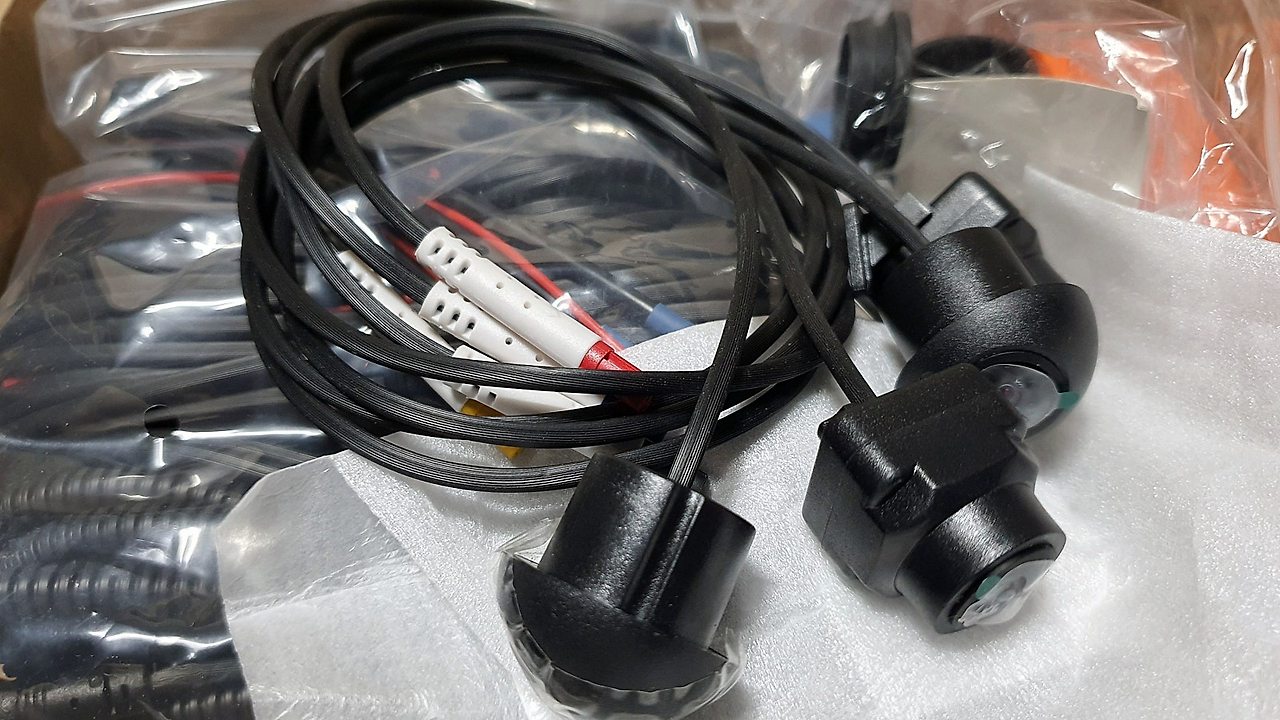

1080P 어라운드뷰 360 Panoramic 카메라 입니다.

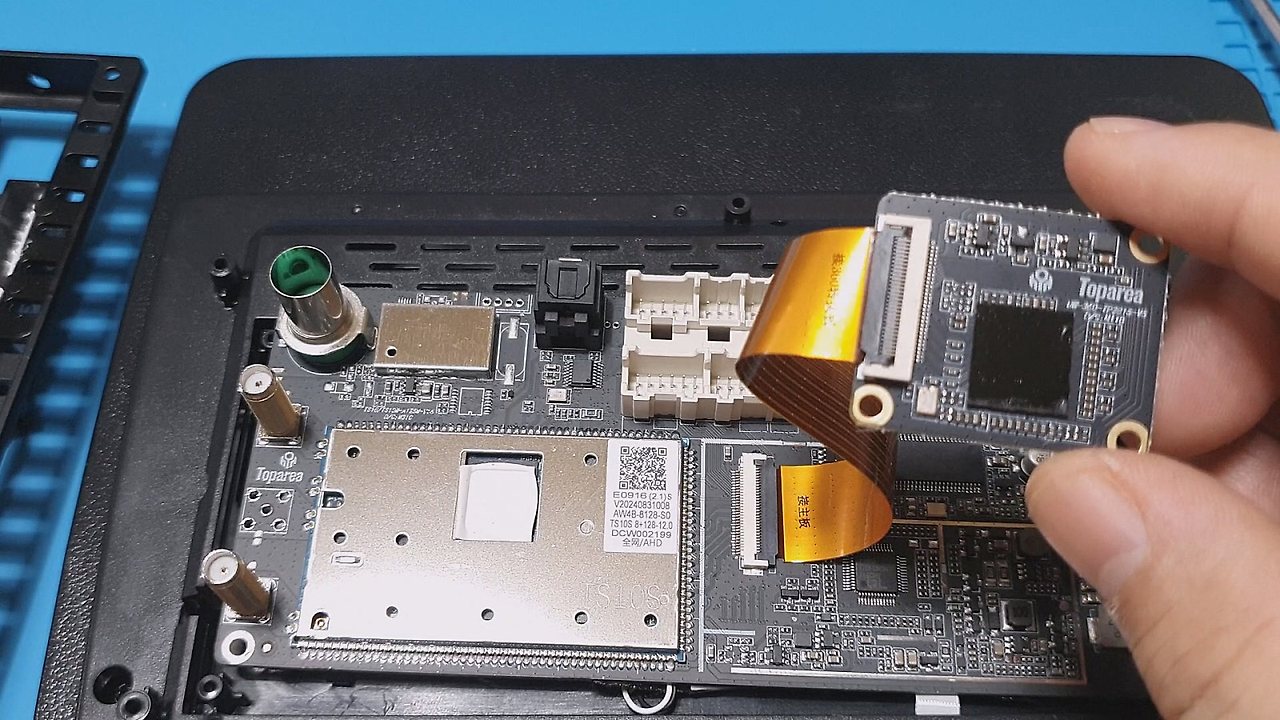

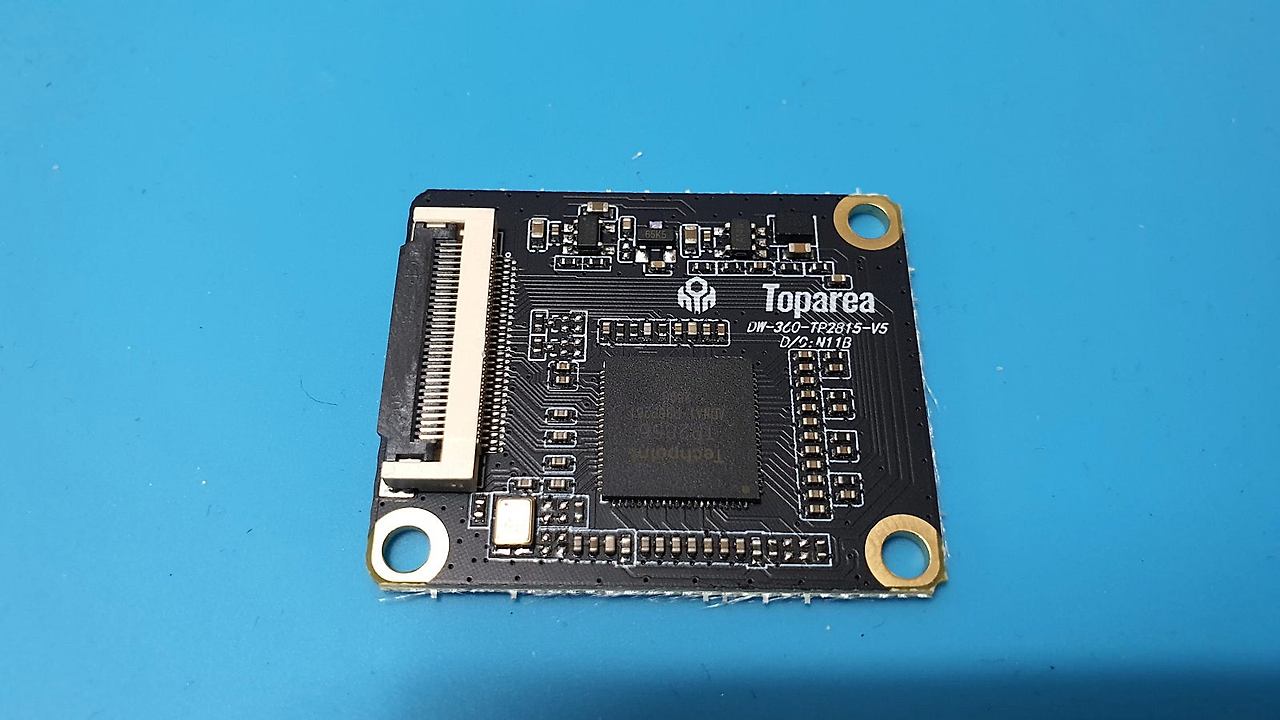

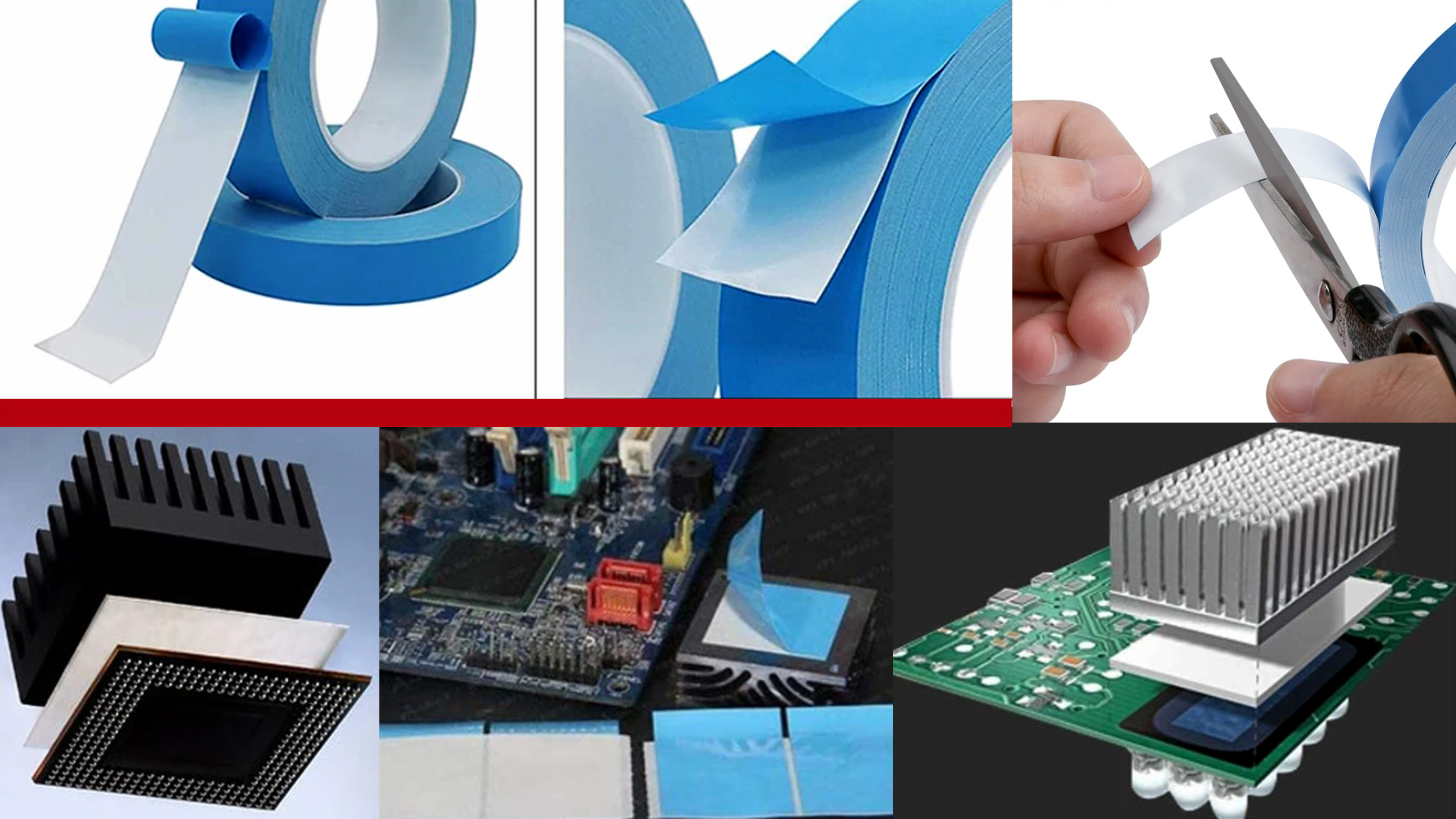

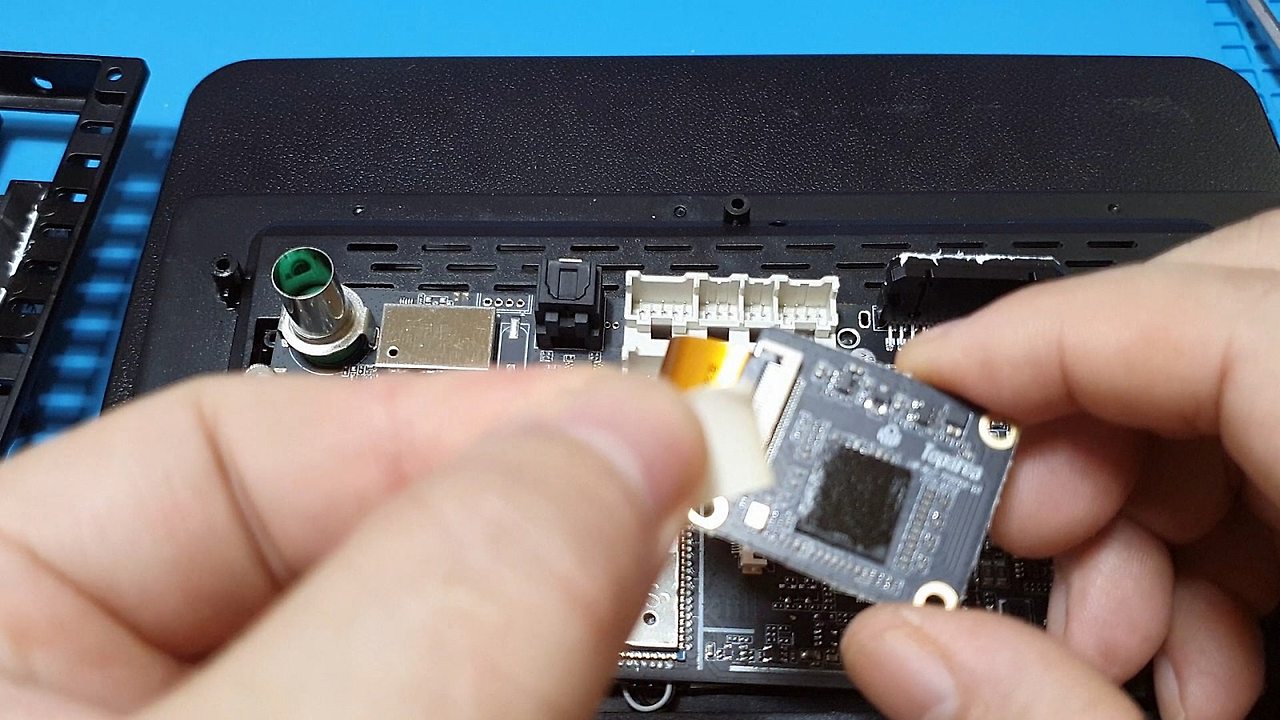

어라운드모듈 중간에 사각 프로세서가 있는곳에 열전도 테이프를 붙여주고 백판넬에 조립합니다.
열전도 테이프를 붙이는 이유는 어라운드뷰 칩의 열을 더 효율적으로 백판넬에 전달하기 위함입니다.

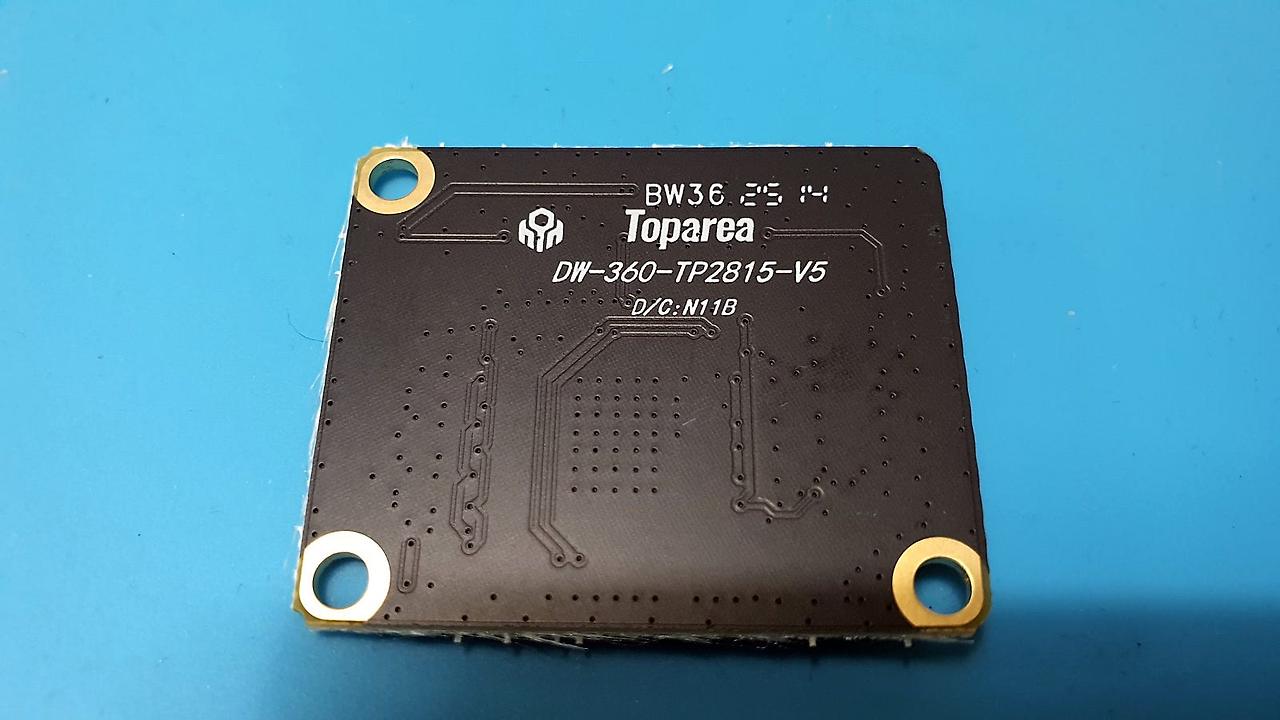

360 어라운드뷰 모듈입니다. Toparea ver5 최신형입니다.
앞 도어 뒷도어 슬라이딩 도어 열림 까지 다 표시해 줍니다.

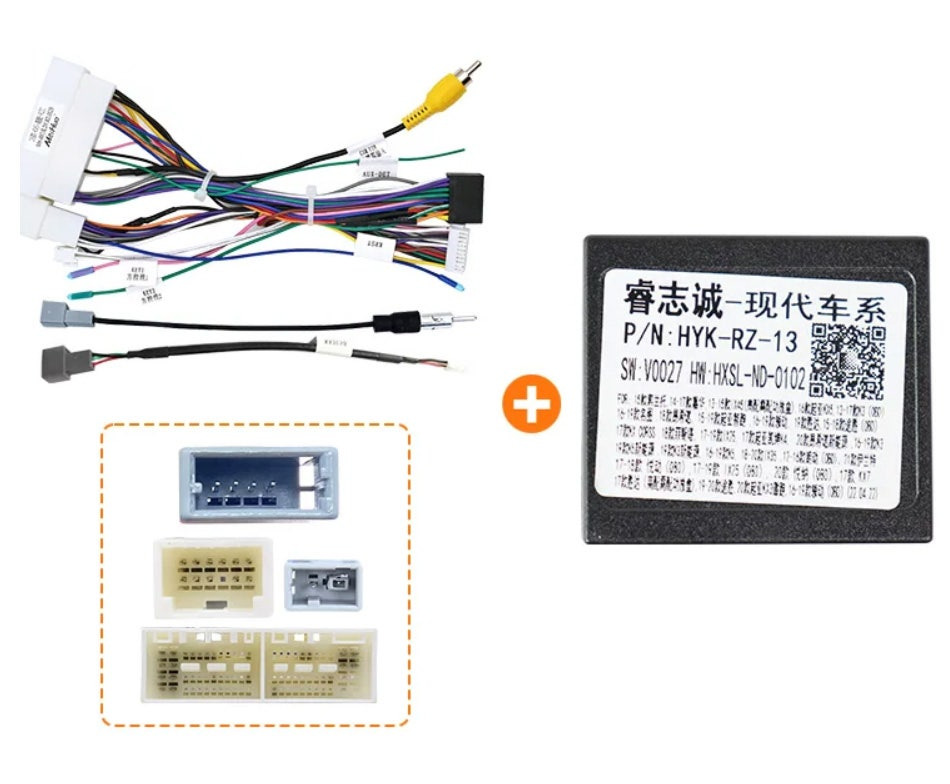

안드로이드는 심플소프트 SS-04 캔버스박스와 묶음으로 판매되고 있는 카니발전용 상품입니다.
저는 나중에 라이즈13 캔버스박스로 교체하였습니다. (뒷열 에어컨정보가 올라올까 해서 바꿨는데, 올라오질 않네요.
하지만 설정이 더 많더라고요.)
정말 퇴근하고 아니면 쉬는날 조금씩 즐기면서 작업한거 같습니다.(매일한건 아니고 사나흘 또는 일주일을 건너뛸때도 있었습니다. 사실 실제 작업한날은 몇일 안되네요.ㅎ ㅎ)

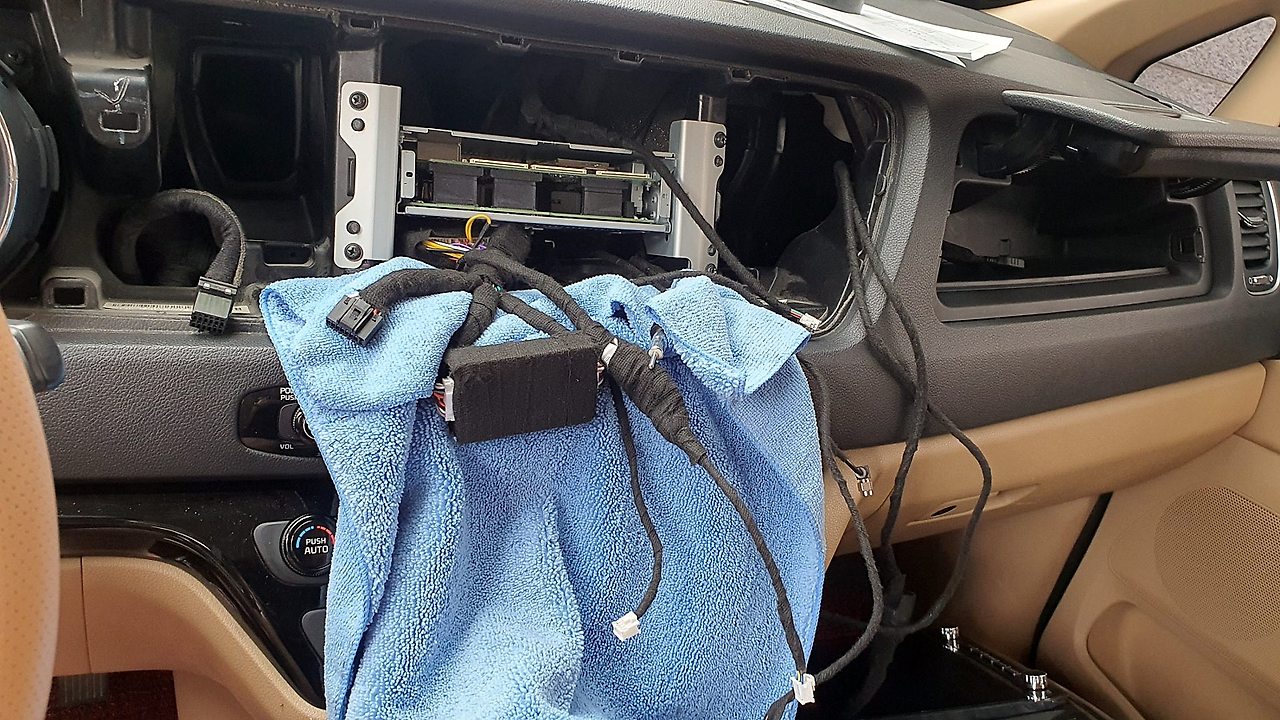

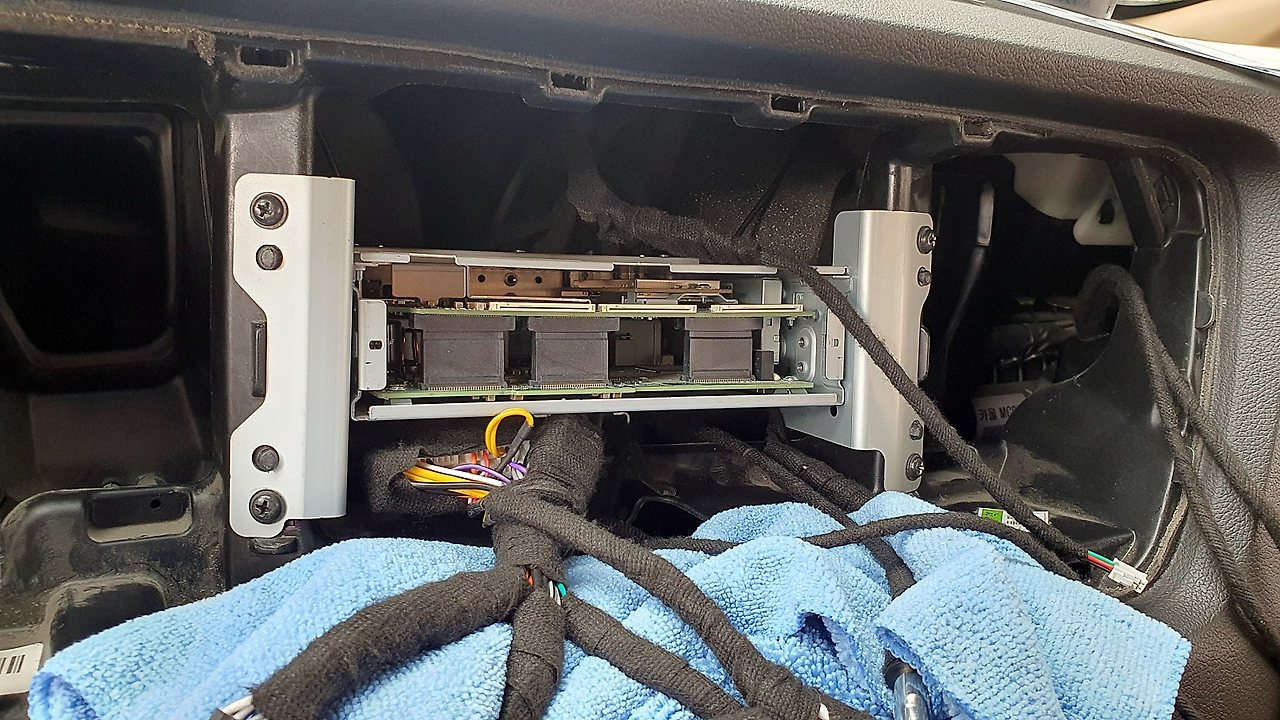

순정UVO를 살려서 작업했습니다. 기아 커넥터와 원격시동이 아주 잘 작동하네요.

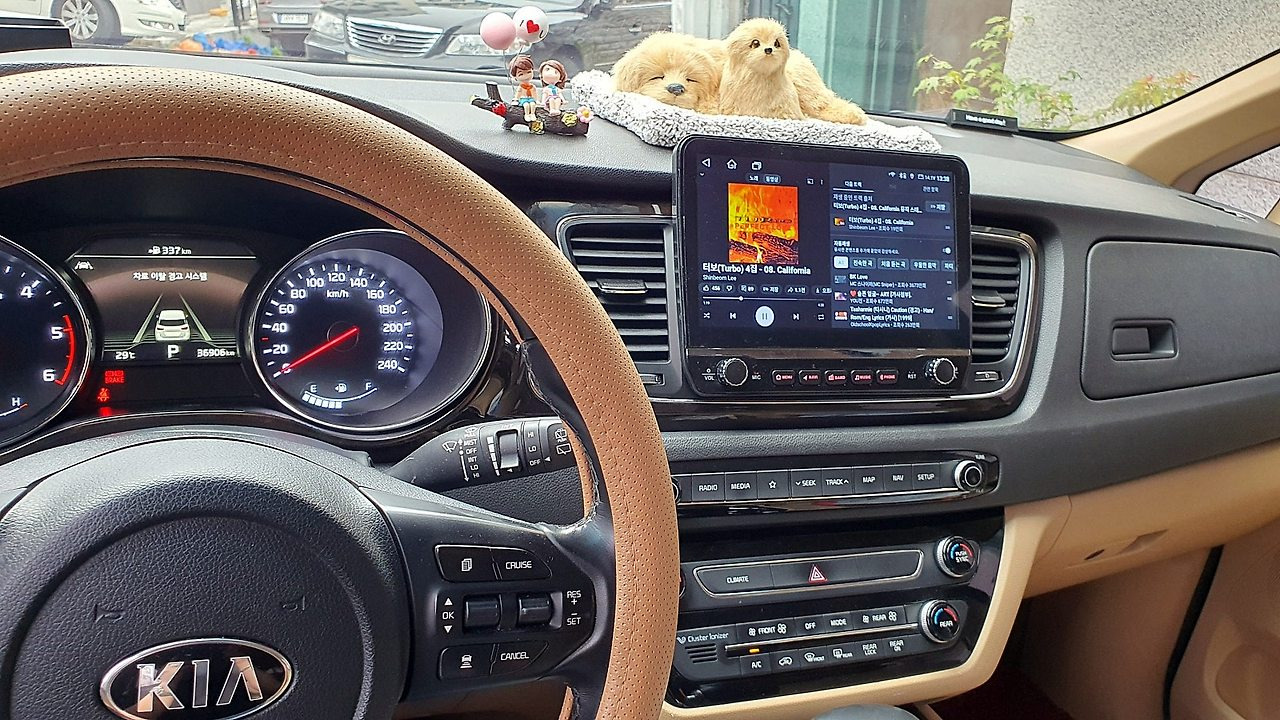

우선 안드로이드는 10.1인치 임에도 송풍구를 전혀 가리지 않아 이게 제일 마음에 들었고요.
성능또한 어라운드 모듈이 설치되었음에도 버벅이지 않고, 잘 작동하였습니다.
그리고 몇일간에 걸처 하루는 전방카메라 하루는 후방카메라 이런식으로 어라운드뷰 카메라를 장착했습니다.
카메라들도 하나하나 순조롭게 장착되었습니다.
다만, 후방카메라와 사이드미러 카메라의 난이도가 좀 있습니다. 물론 전방카메라도 범퍼를 뜯어야 하는 수고로움도 있지만요,

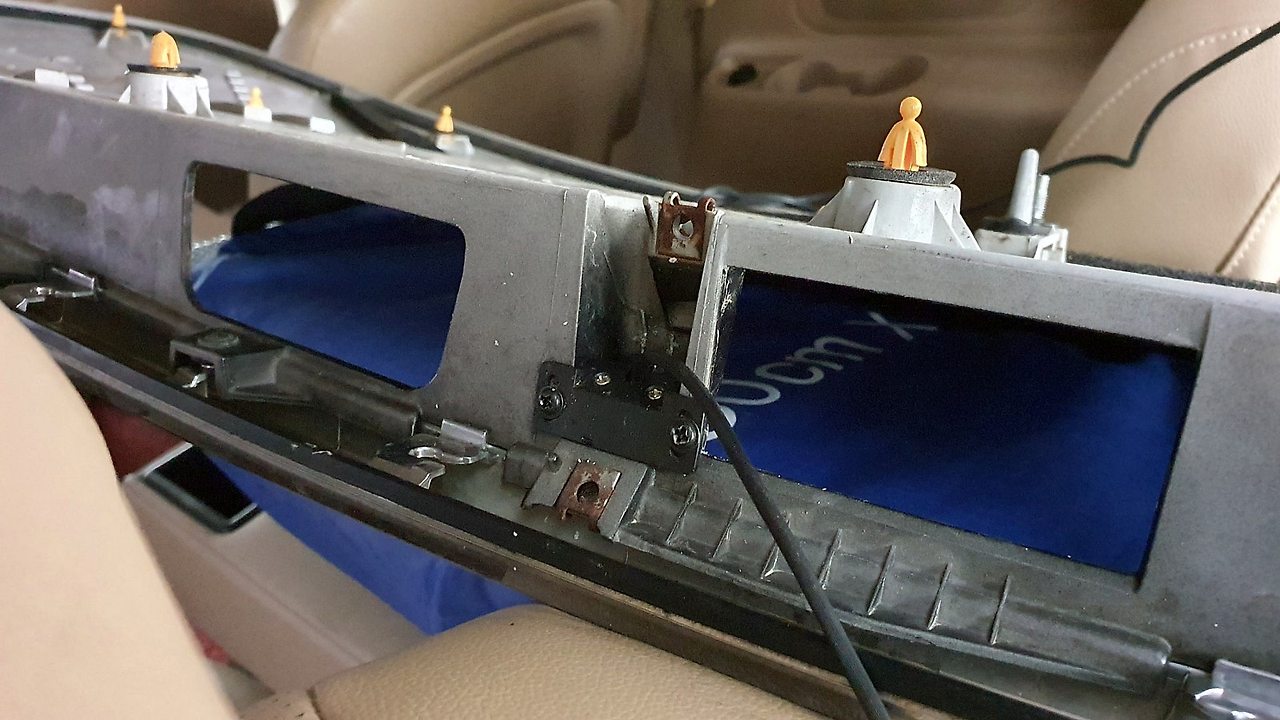

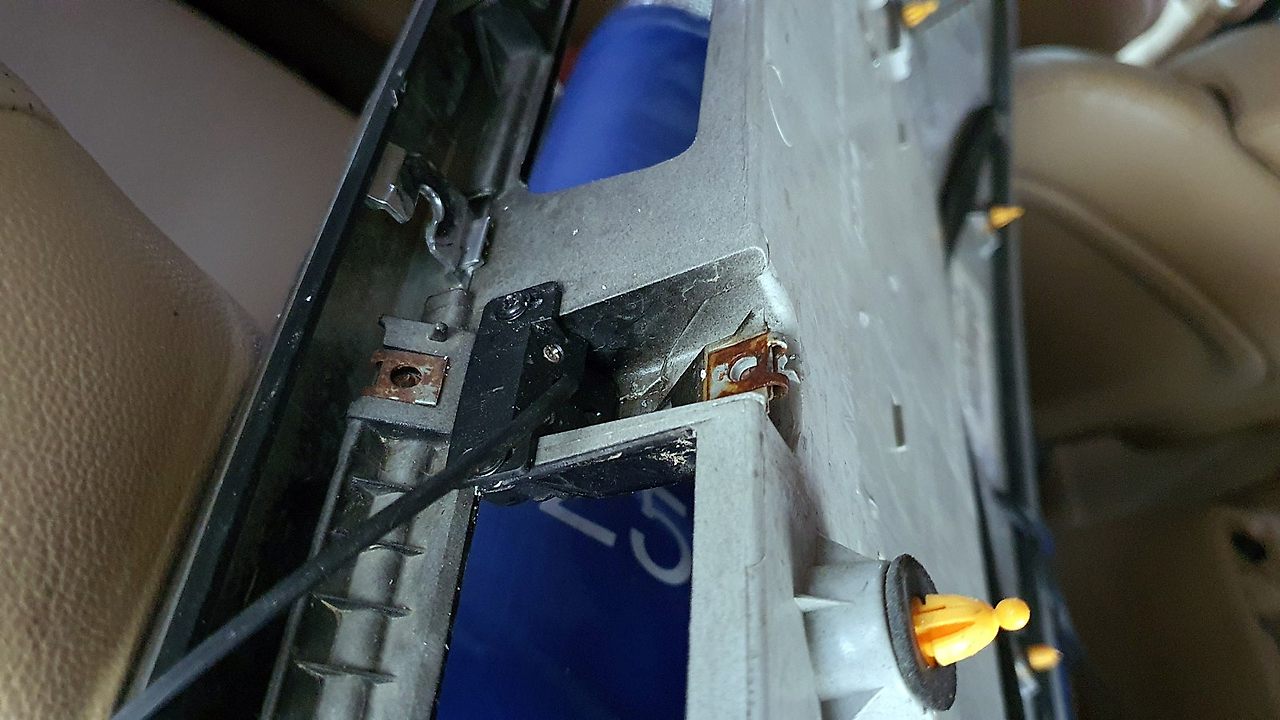

본 카니발의 경우 후방카메라를 교체하기위해서는 번호판 봉인을 제거해야하고 백판넬 전체를 뜯어내야 합니다. 순정카메라를 제거후 순정자리에 그대로 360카메라를 장착했고요, 전방카메라도 카메라형 순정그릴로 교체후 순정자리에 360카메라를 설치하였습니다.
후방카메라는 판넬을 분리하는 순간 많은 대부분의 키가 부러지게 되어있습니다. (모비스에서 여분의 키를 미리 준비했습니다.)
순정자리 그대로 360 카메라가 장착됐네요.^ ^
이어서 전방카메라 작업입니다.

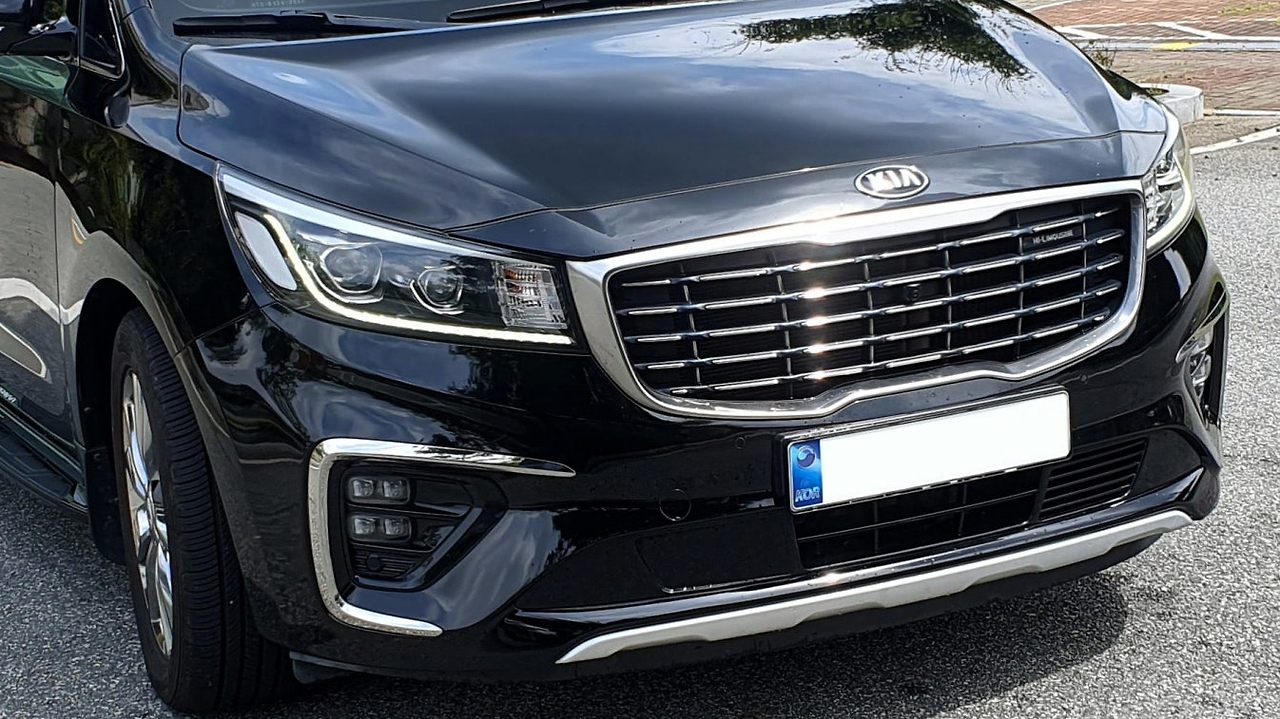

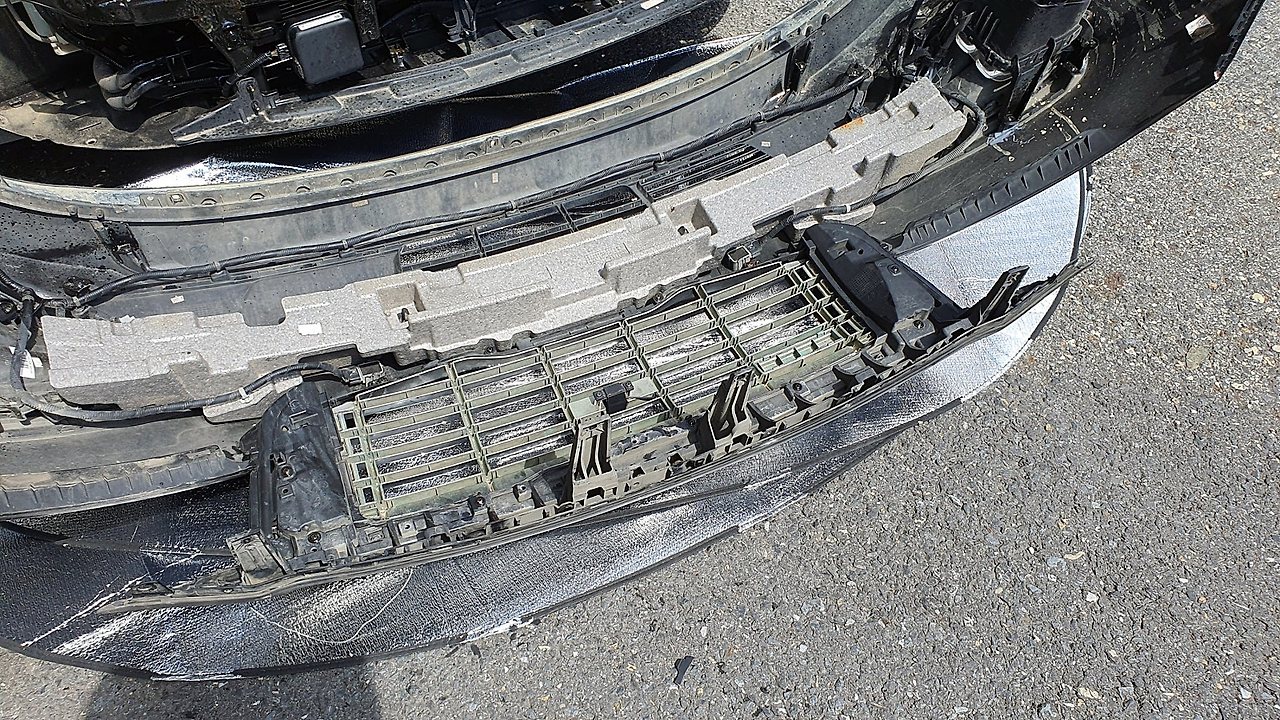

범퍼 분리후 미리 포맥스로 브라켓을 만들어 전방카메라가 장착된 그릴로 교체 했습니다. (그릴은 전방카메라 옵션인 하이리무진 그릴을 중고로 구입했습니다.)
제일 배선입선이 번거로운 사이드미러 카메라 설치 입니다.

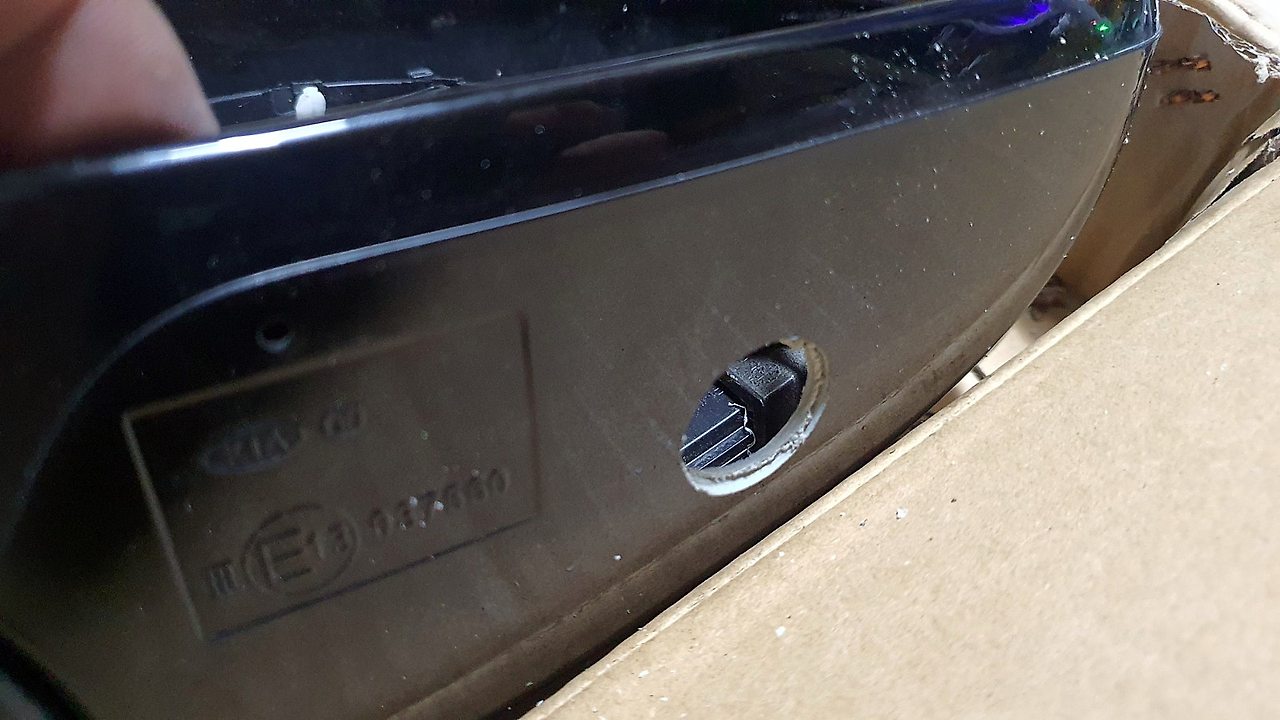

미러는 분해해서 전용홀커터로 뚫은후 장착하면 되는데, 차량내부까지 배선입선이 문제였습니다. 도어와 차체배선 연결이 하네스커넥터로 되어있습니다.

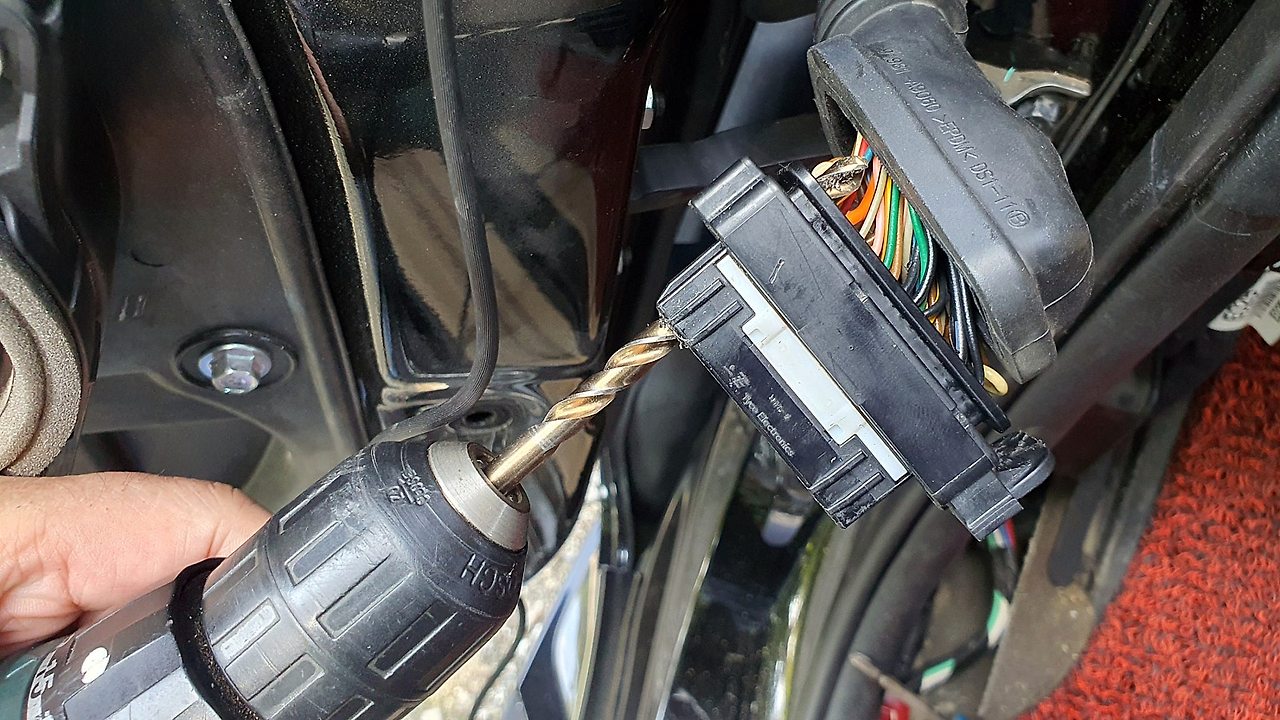

결국 배선은 하네스커넥터 빈자리를 뚫어 입선하였습니다.

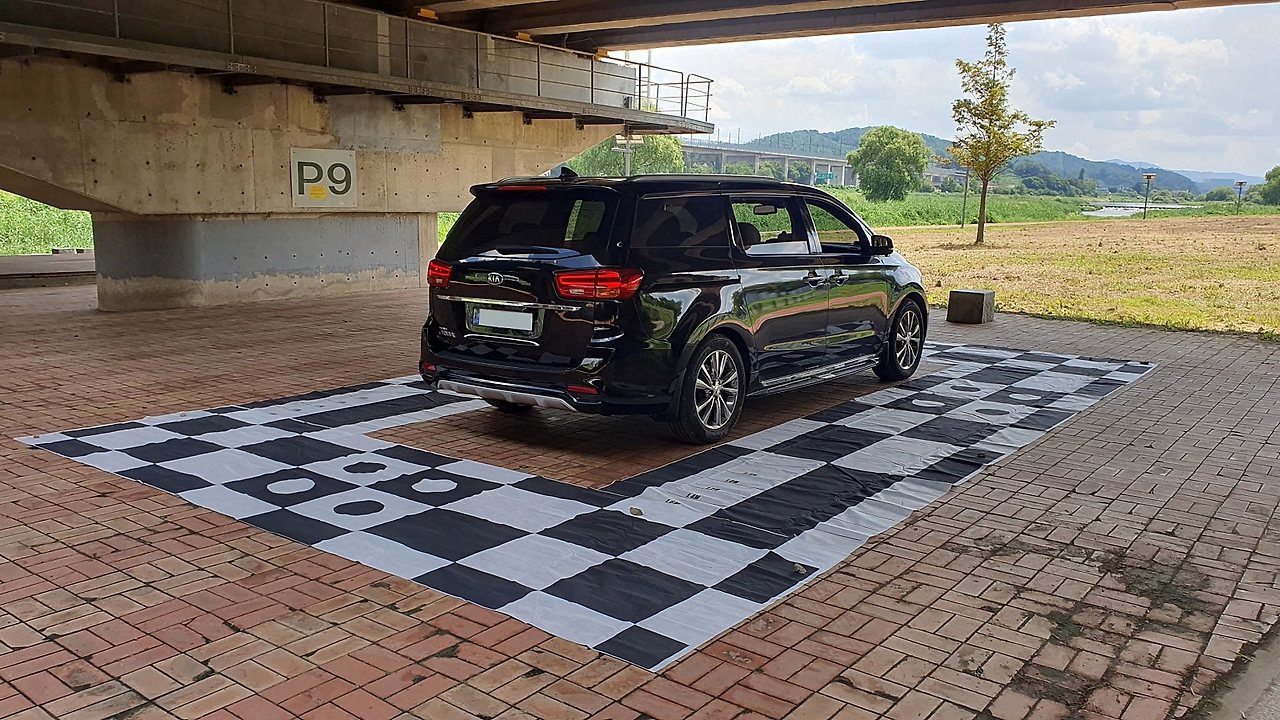

그다음 최종 어라운드뷰 보정으로 마무리 하였습니다.

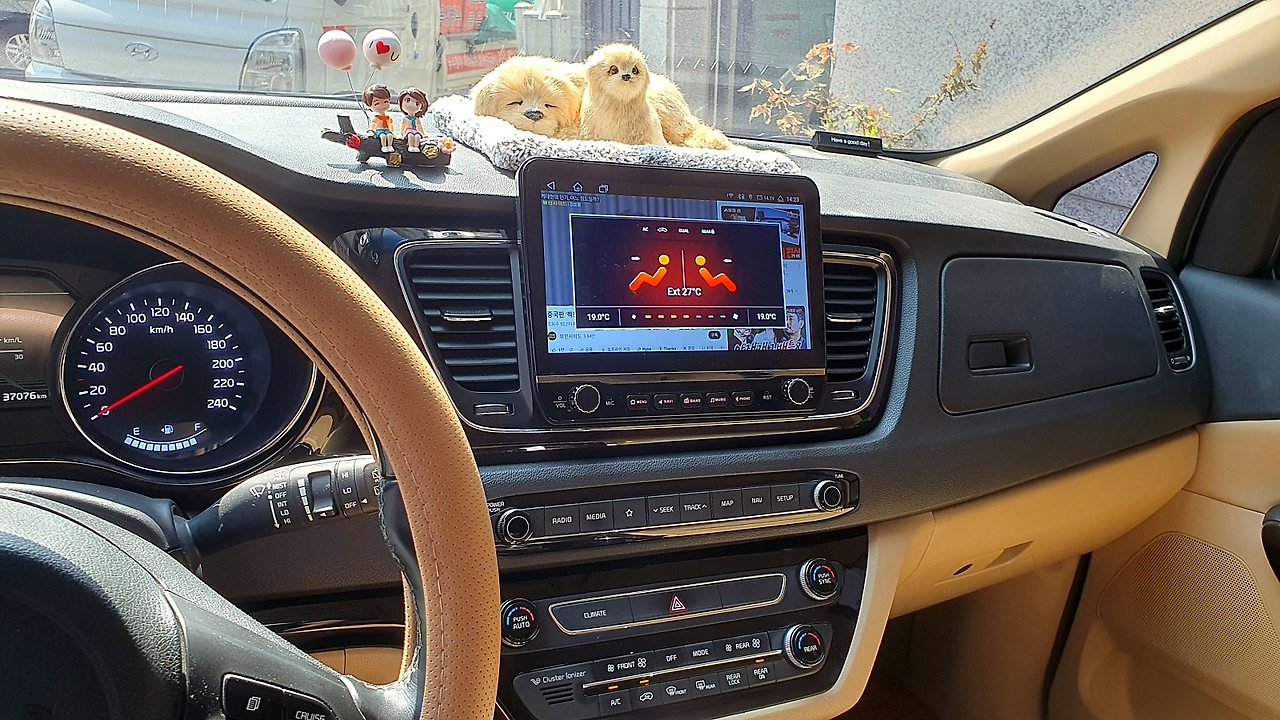

다만 문제는 아직도 해결되지 않는 뒷열 에어컨 표시 입니다.
운전석과 조수석만 에어컨이 표시되고 있습니다.
이문제는 판매자와 공장에 상황을 설명하고 펌웨어를 요청해 놓은 상태입니다.
이문제만 해결되면 정말 개인적으로 99% 만족할거 같습니다.
만약 이문제가 해결이 안되더라도, 뒷열 에어컨 정보는 포기해야겠습니다. 이 기계의 크기와 디자인의 대안이 없네요........
요즘 안드로이드들은 DSP가 기본 내장되어 음을 분리하여 제어하고 송출할수 있습니다. 순정에 코맹맹이 소리에 비하면 음질 너무 좋은거 같습니다.
이상 지금까지 대전에 사는 아재의 안드로이와 어라운드뷰 장착후기였습니다.
거의 한달반 저의 카니발 안드로이드와 어라운드뷰 시공과정을 총정리 해 봤습니다.
앞으로 안전하게 즐거운 안드로이드와 행복한시간 되세요.^ ^
