더뉴카니발 안드로이드 + 어라운드뷰 + 보정작업
드디어 모든 작업이 완료 되었습니다. 퇴근하고 쉬엄쉬엄 작업했는데요. 오늘 어라운드뷰 보정까지 완전히 마쳤습니다.
직접 내차에 몇날몇일 시간을 쏟은 만큼 작업이 잘 마무리되어서 보람있고 더 가치가 있다고 생각합니다.
저번에 모든 물리적인 카메라와 배선을 설치했는데요, 사이드미러쪽만 배선입선을 핀을사서 할것인지 그냥 뚫어서 할것인지 고민하고 있었습니다.
결론은..............

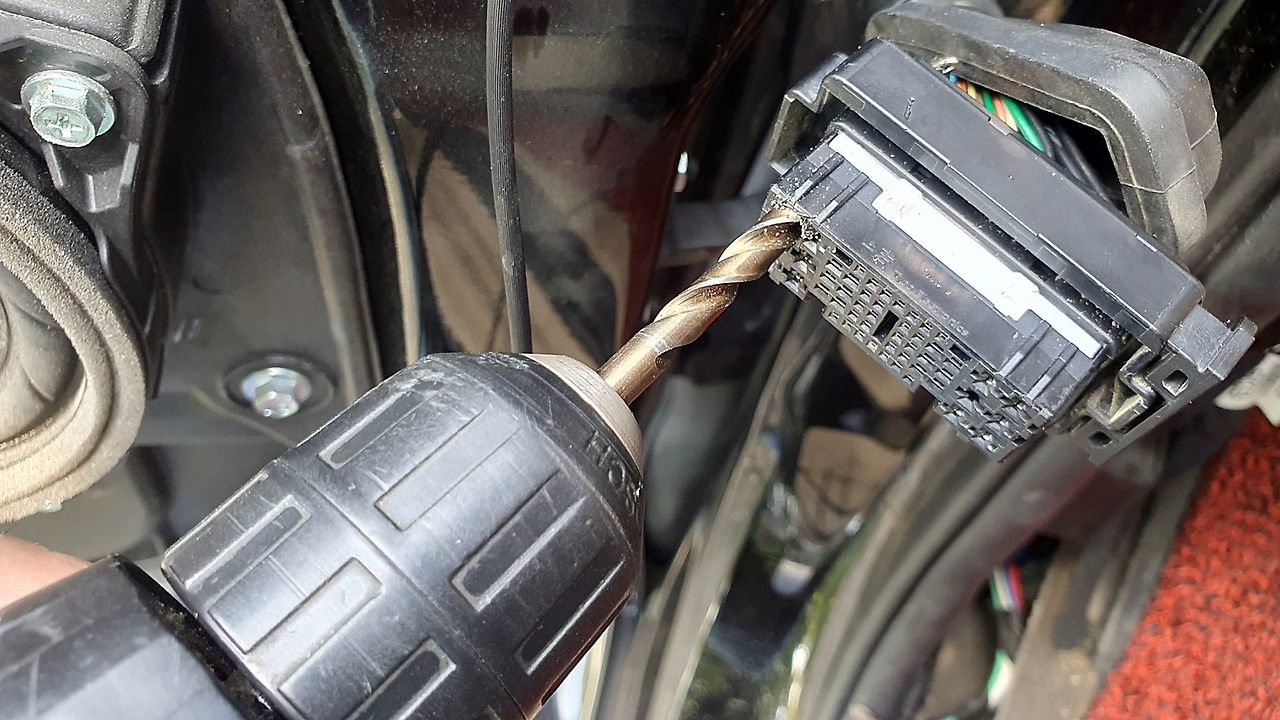

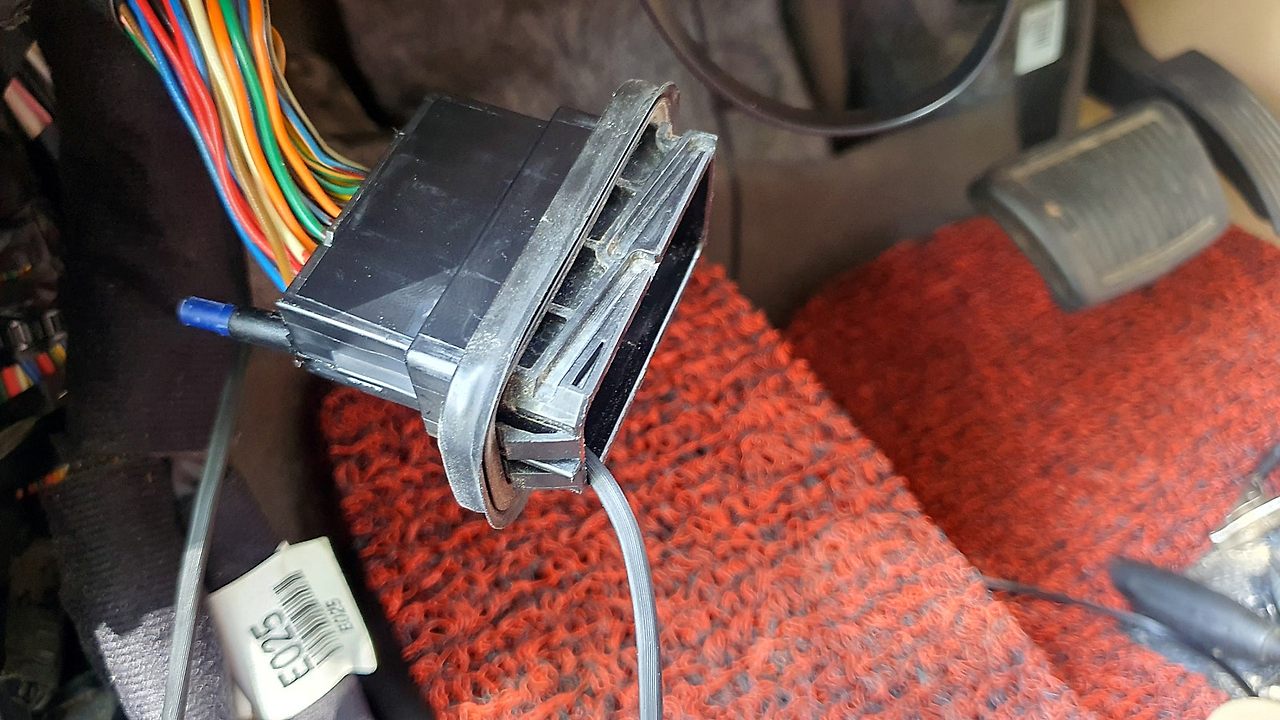

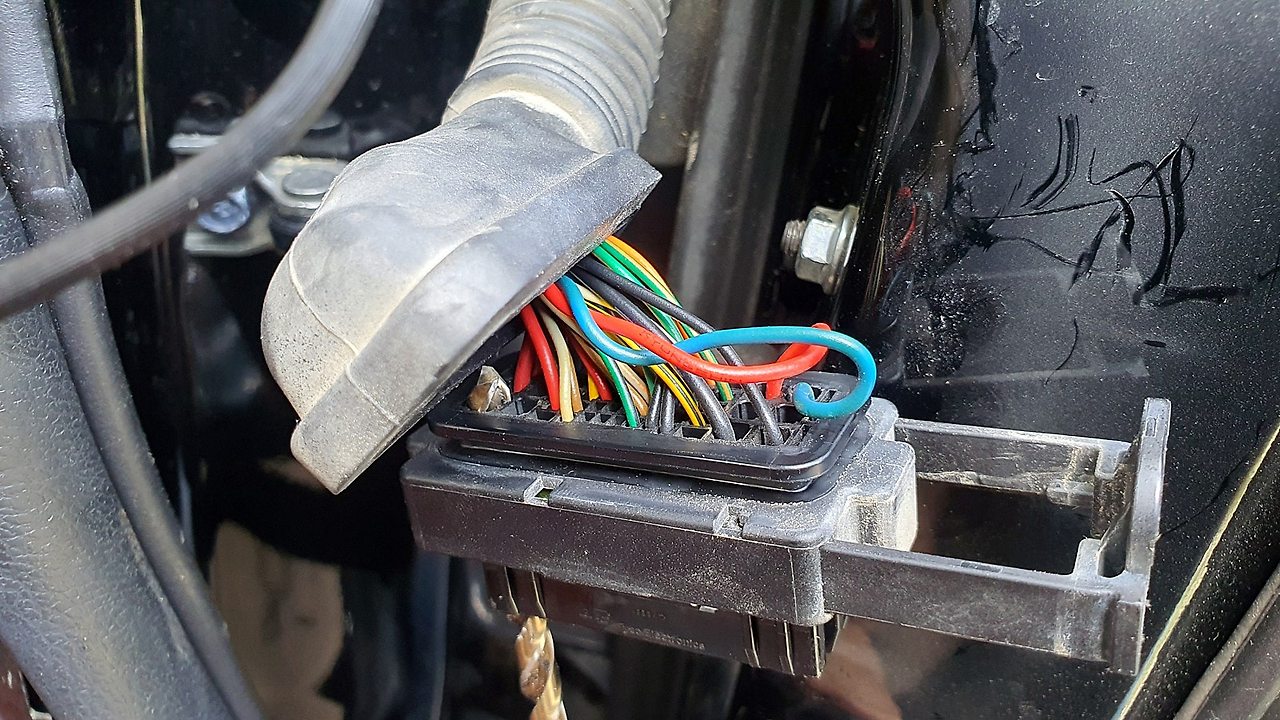

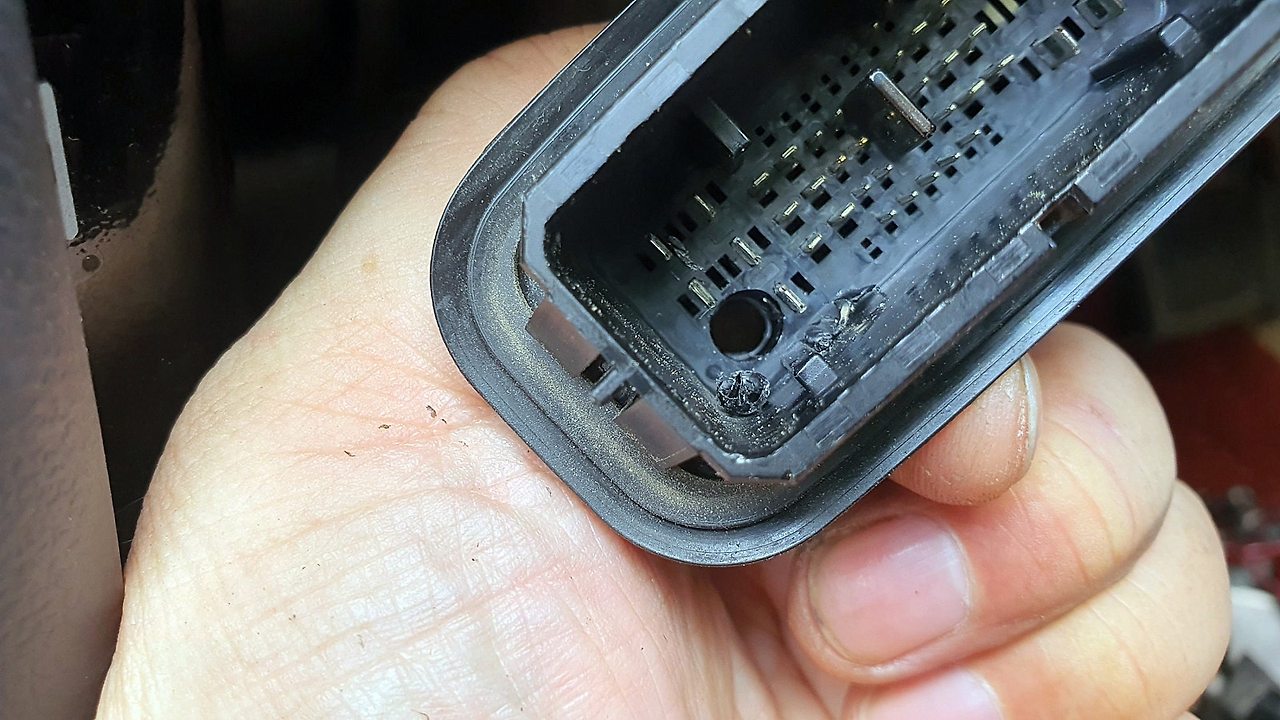

어라운드뷰의 최고 중요한 작업 사이드미러 카메라 배선 입선입니다. 하네스 커넥터의 남는핀자리 암수부분을 드릴로 가공하여 카메라배선을 일체 자르지 않고 순정 주름관으로 입선되도록 작업하였습니다.

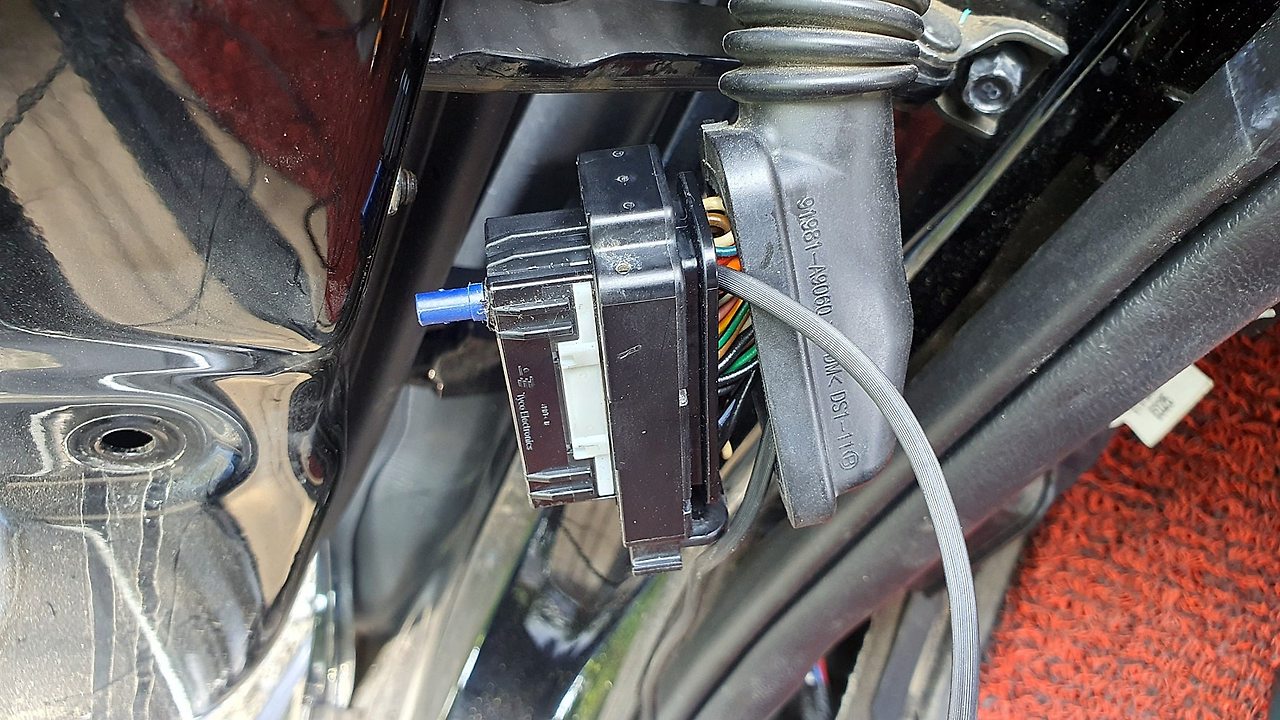

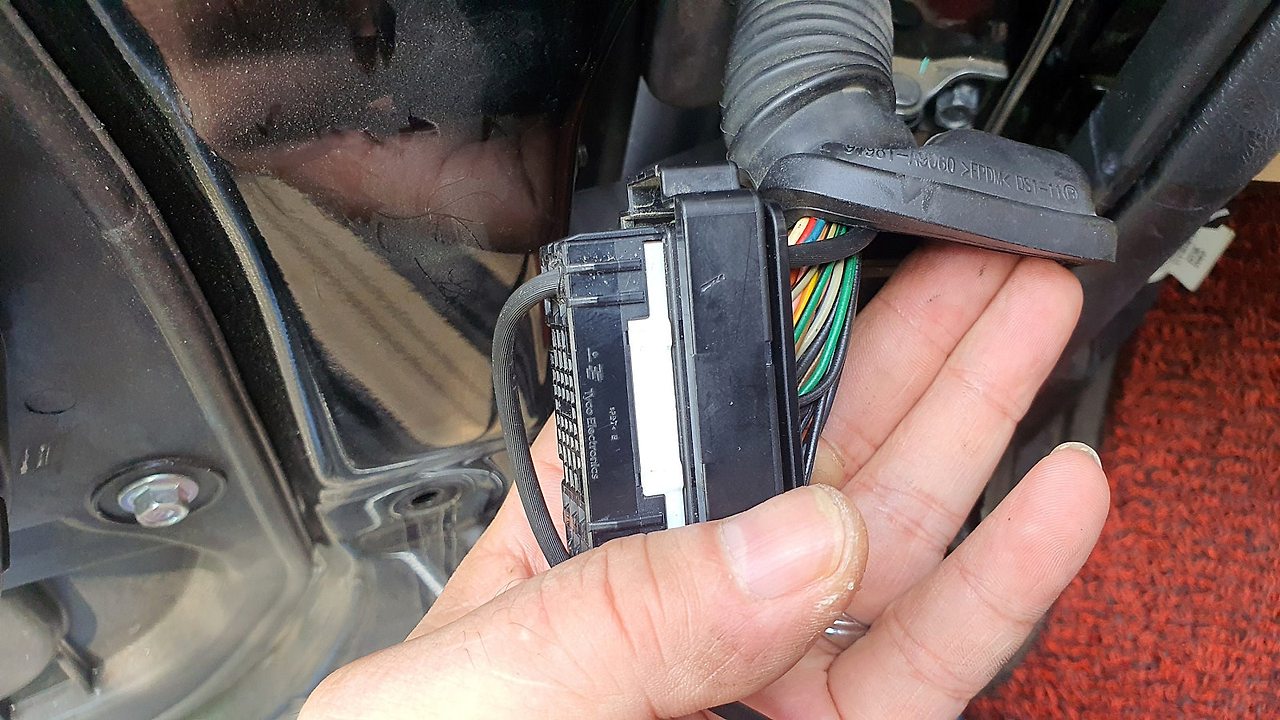

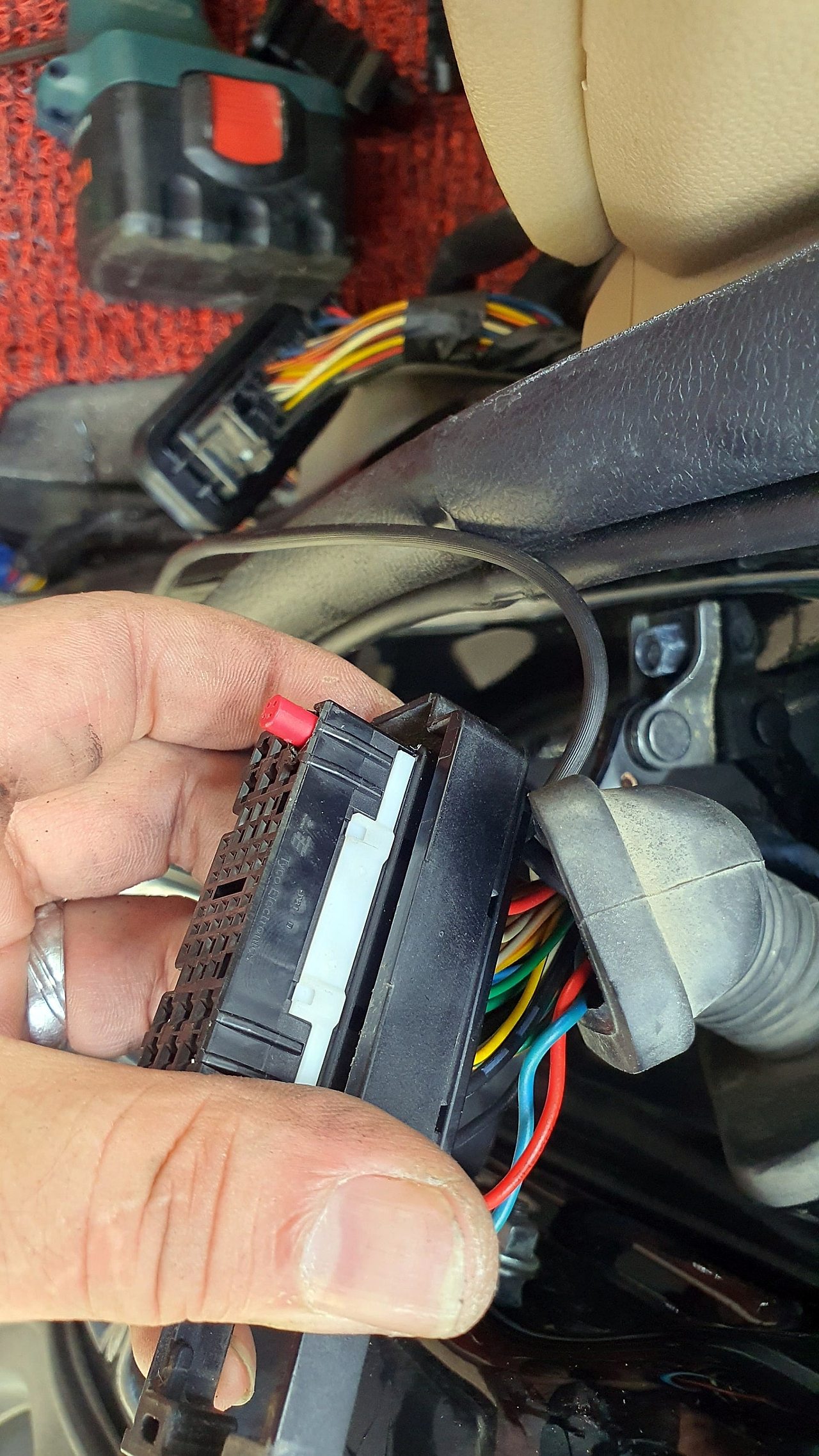

어라운드뷰 배선 커넥터가 통과될만큼 딱 맞는 사이즈의 기리날로 뚫어 주었습니다. 배선 커넥터가 쉽게 빠져나오는 모습입니다.

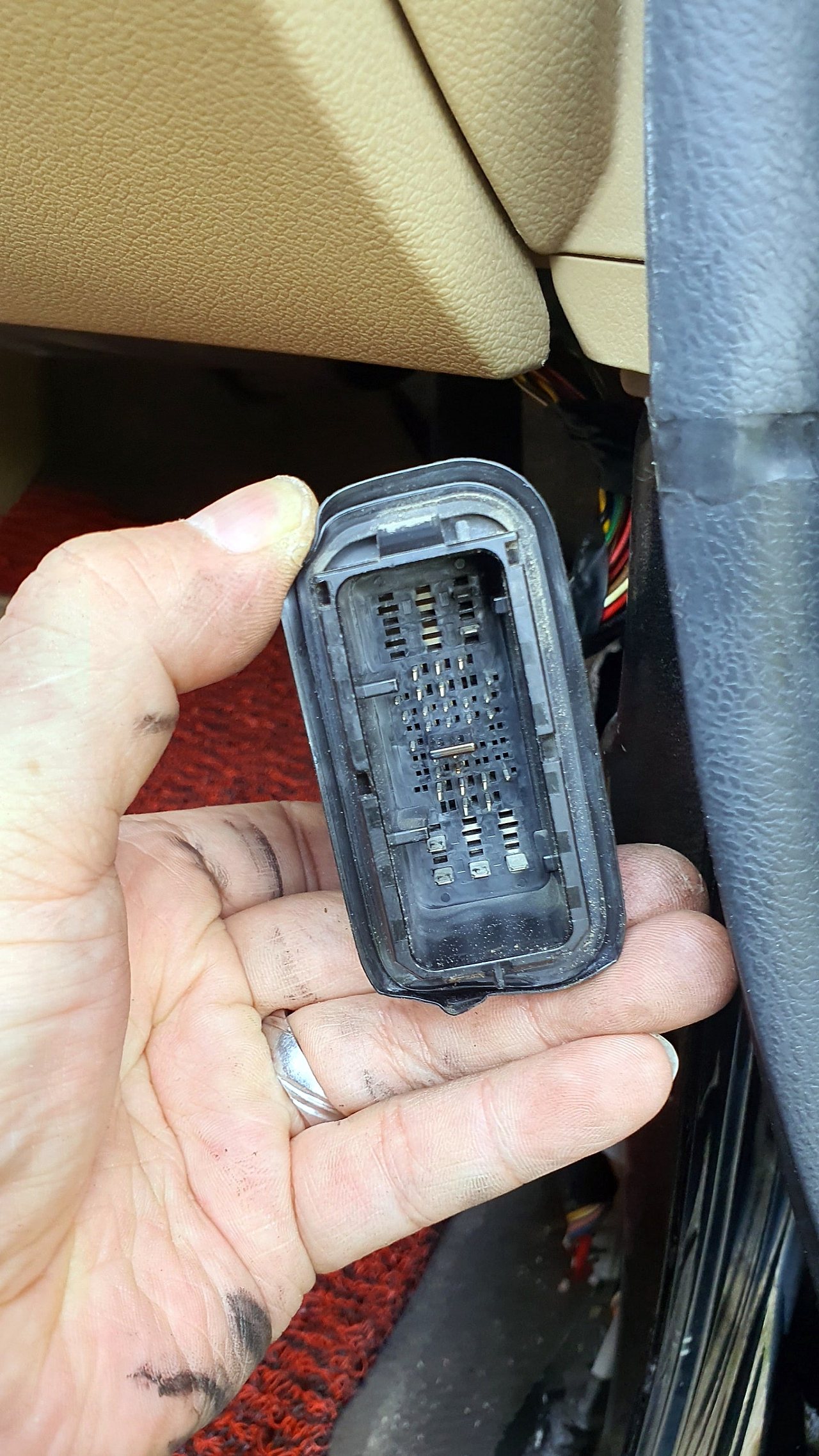

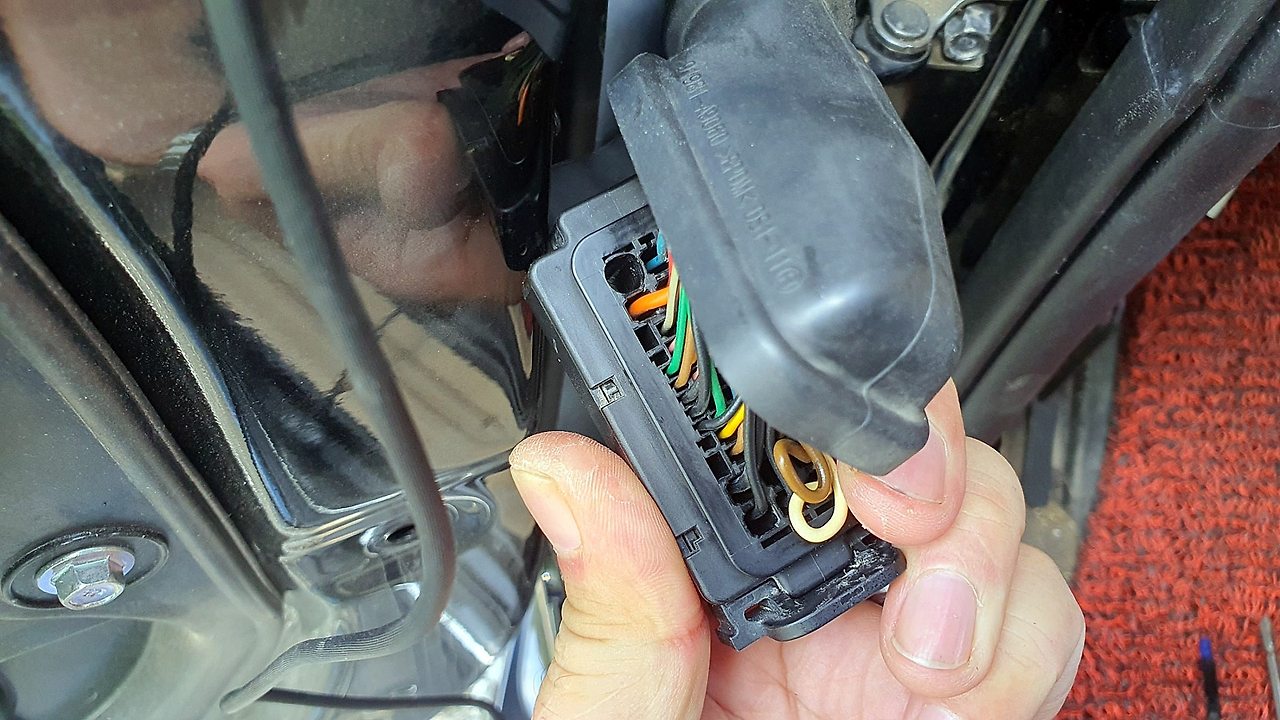

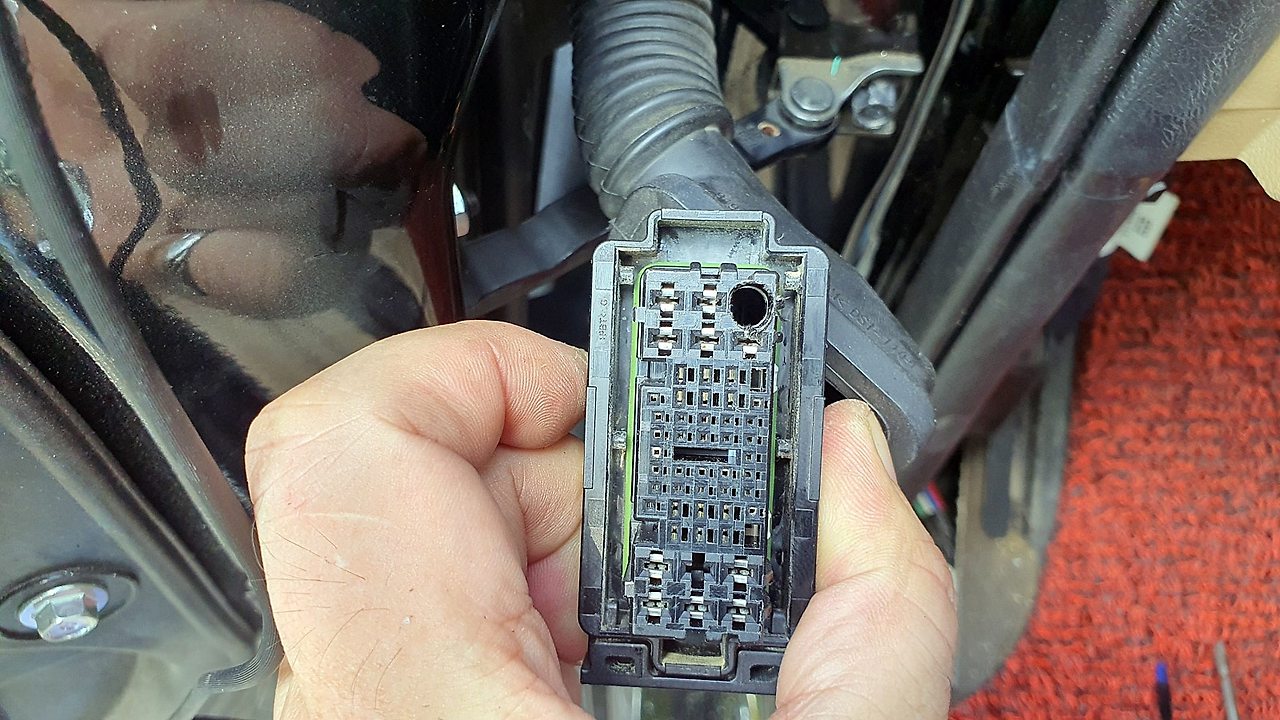

좌우 동일한 방식으로 작업했으나 좌우 핀의 빈자리가 틀리고 또한 암수커넥터의 빈자리가 틀리더라고요. 암수 자리를 잘 보고 가공해야 할 것입니다.

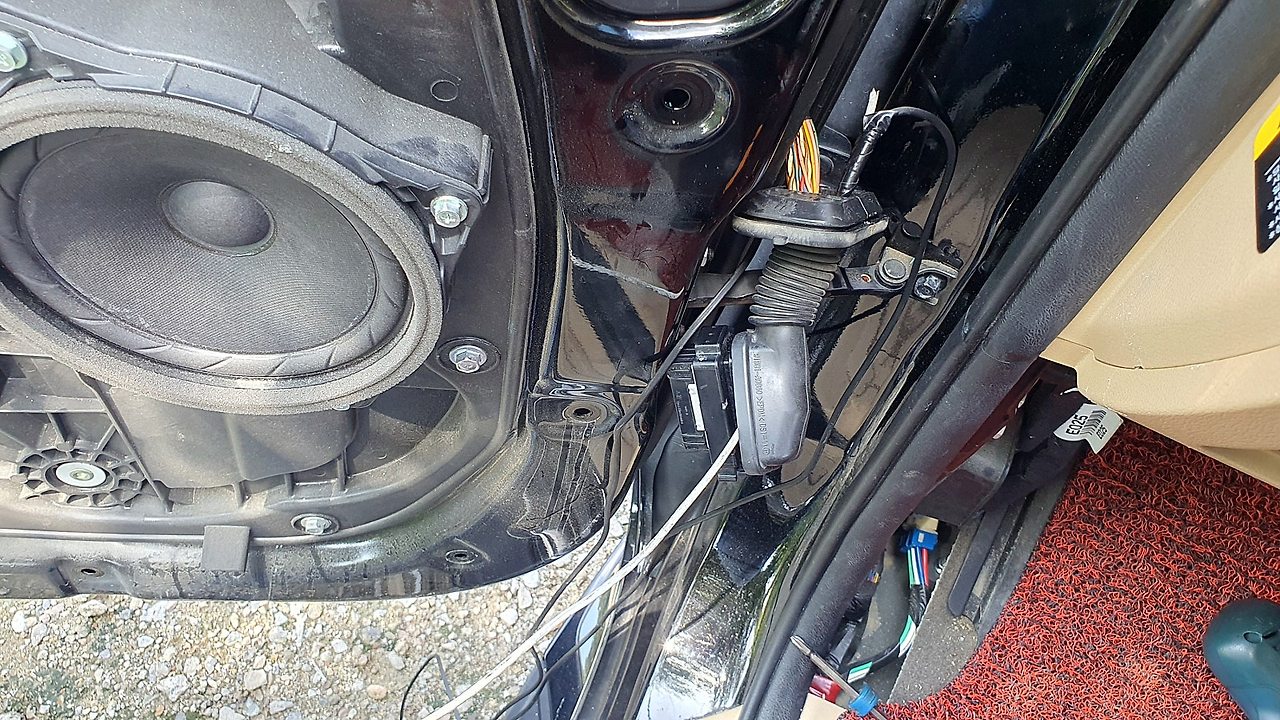

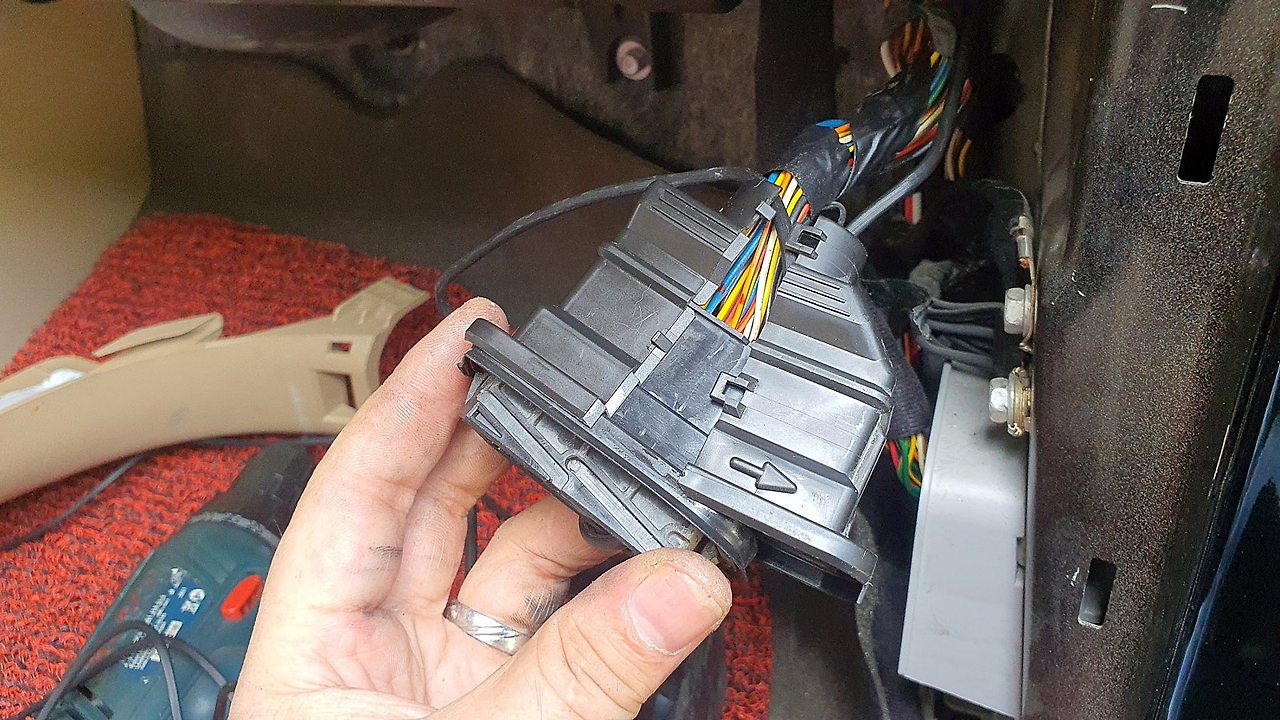

완벽하게 순정처럼 주름관을 통해 입선된 모습입니다.
핀은 심어서 하는 방법도 있으나... 혹 카메라에 문제가 생기거나 다른문제로 교체할때 납땜없이 이건그냥 선을 빼고 다시 입선시키면 되기때문에 유지보수도 이게 더 쉬울거 같습니다.

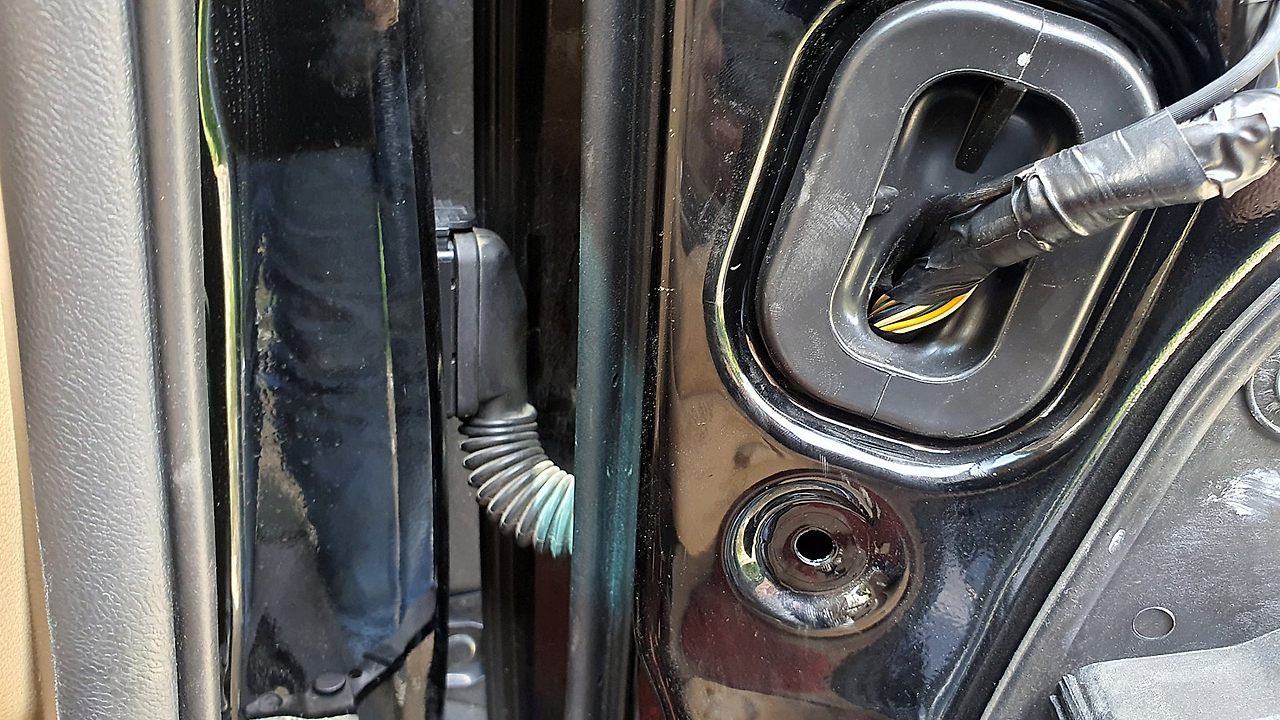

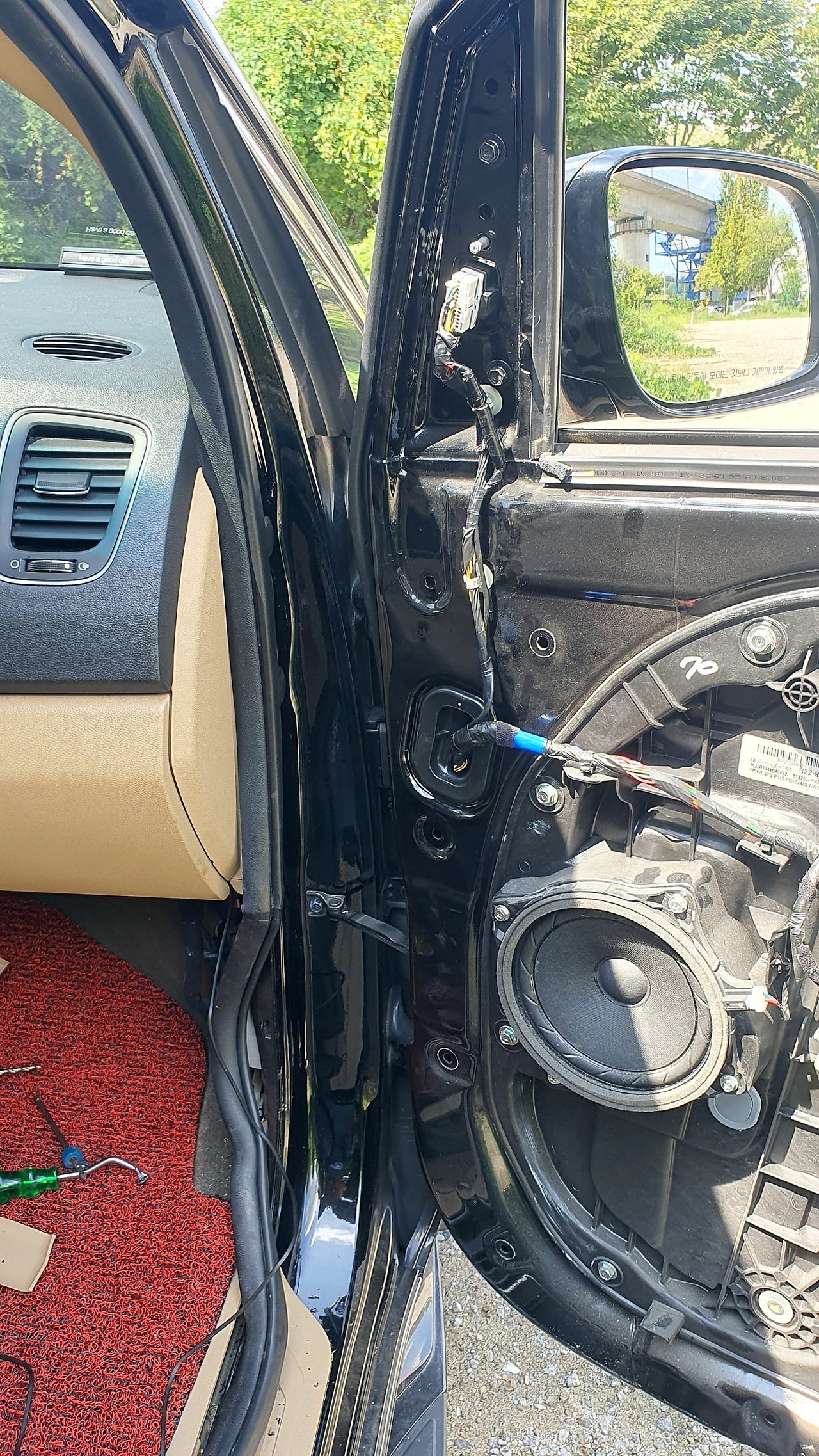

문짝에도 순정배선 따라 카메라 배선을 고정해 줬습니다.
뜯은김에 전에 작업했던 조수석 원터치 파워윈도우 릴레이 배선도 천테이프를 감아 마무리 해 줬습니다.
이제 진짜 카메라 보정하는 작업만 남았네요.

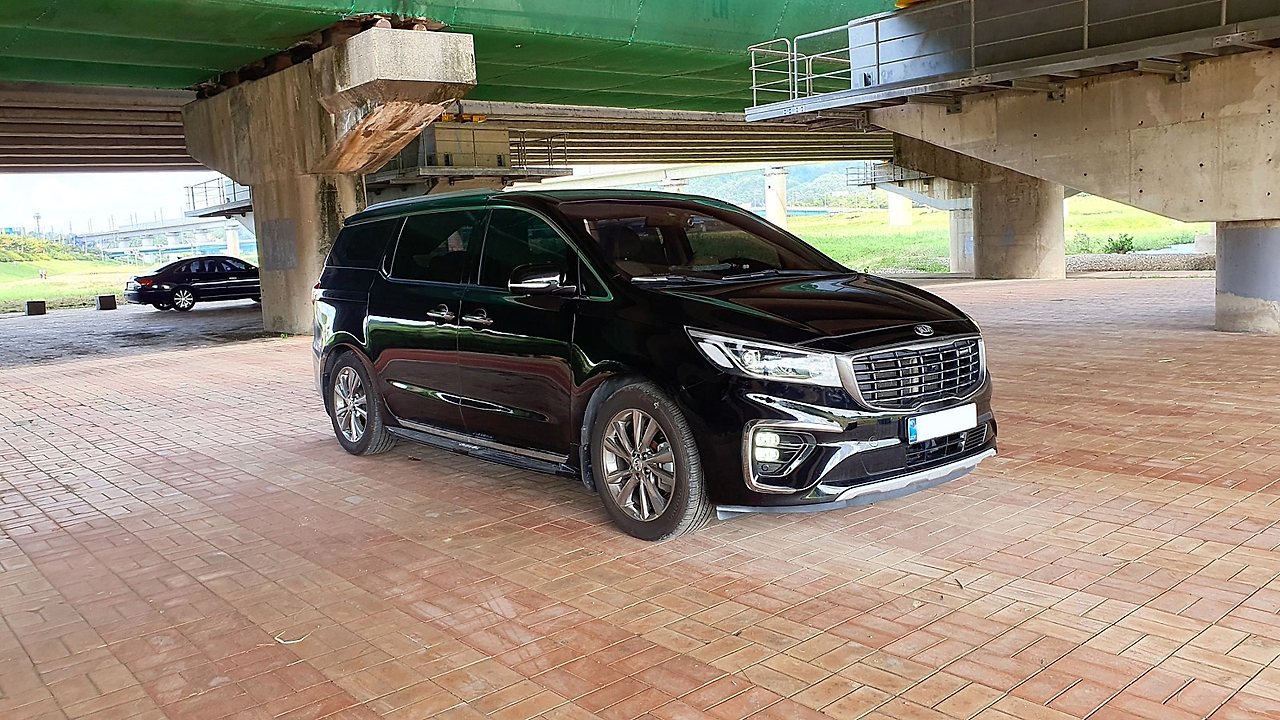

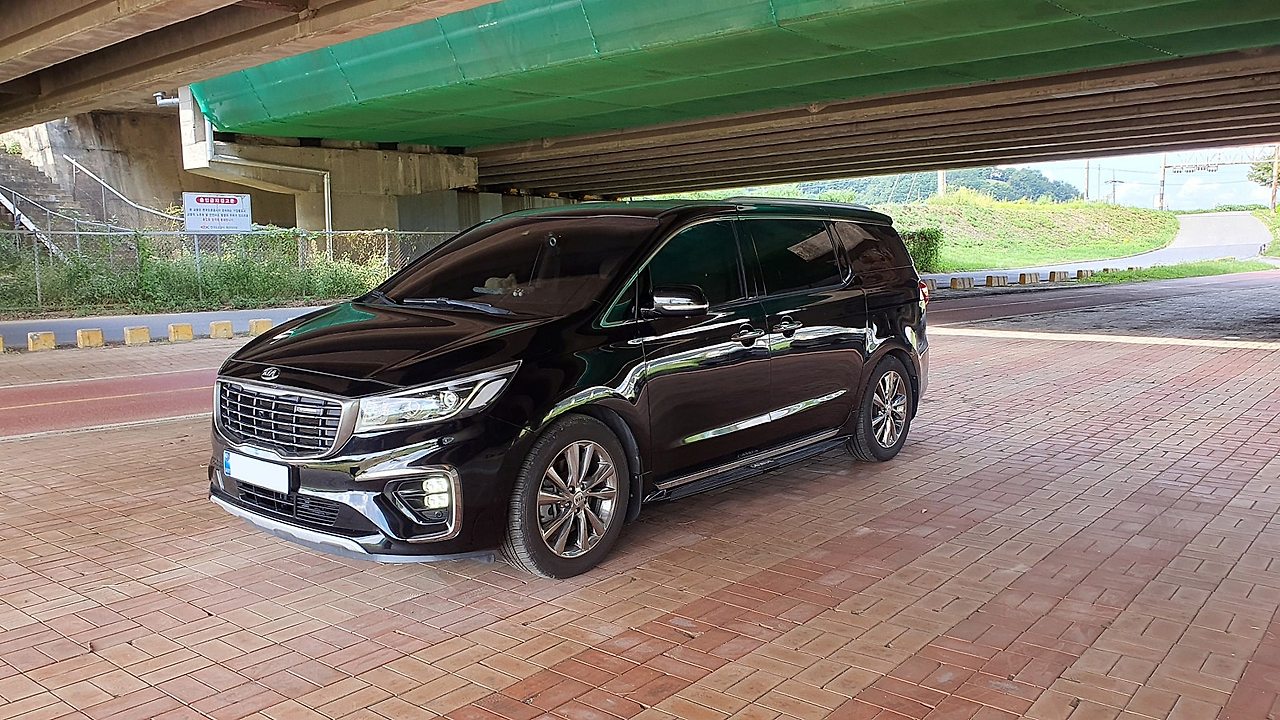

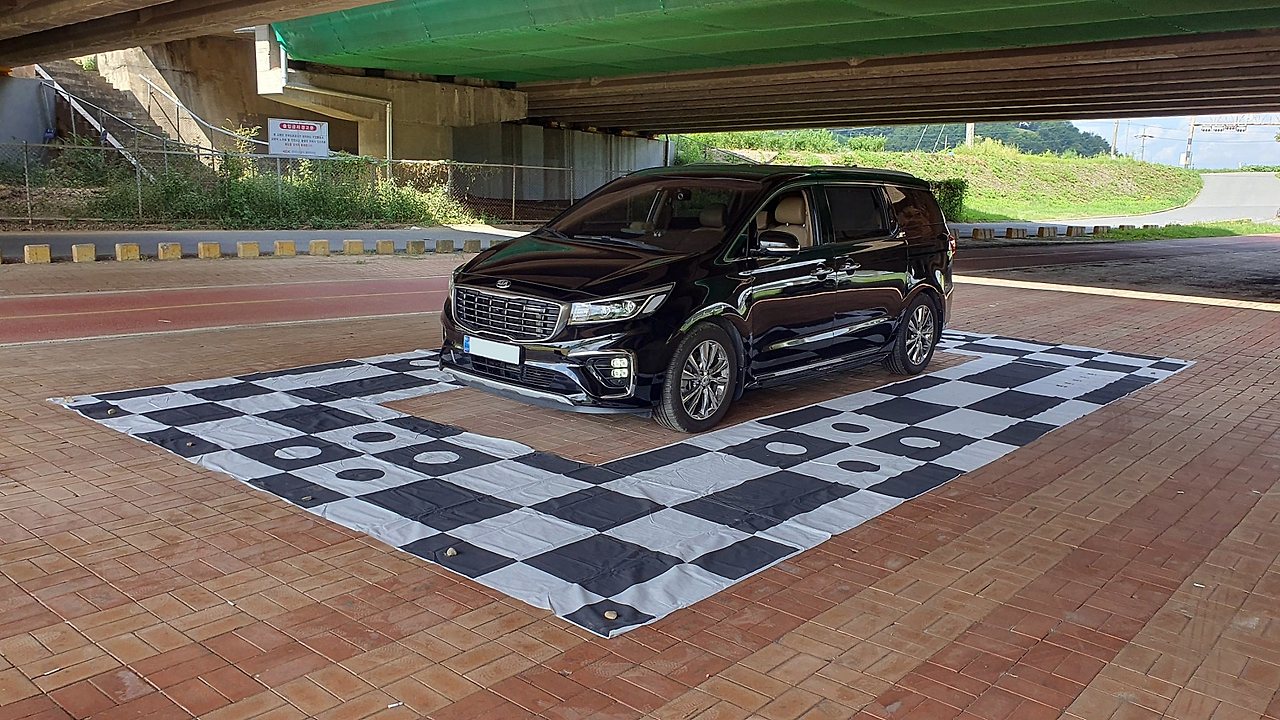

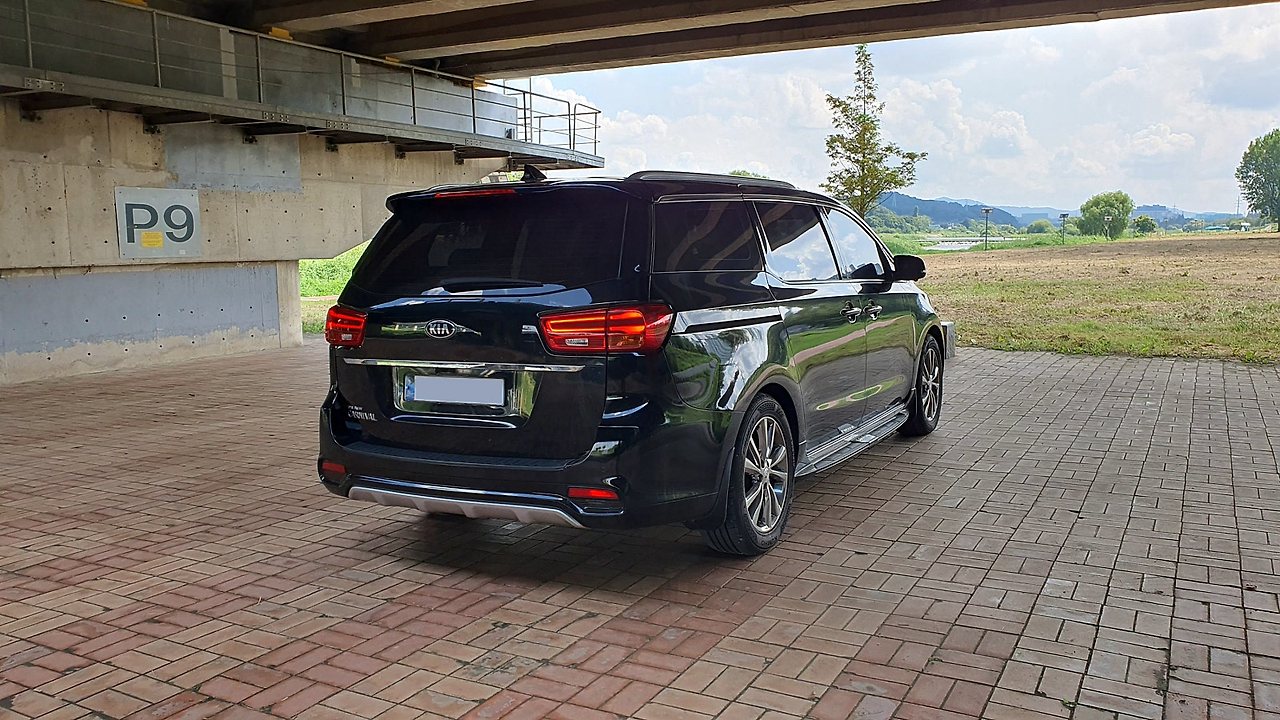

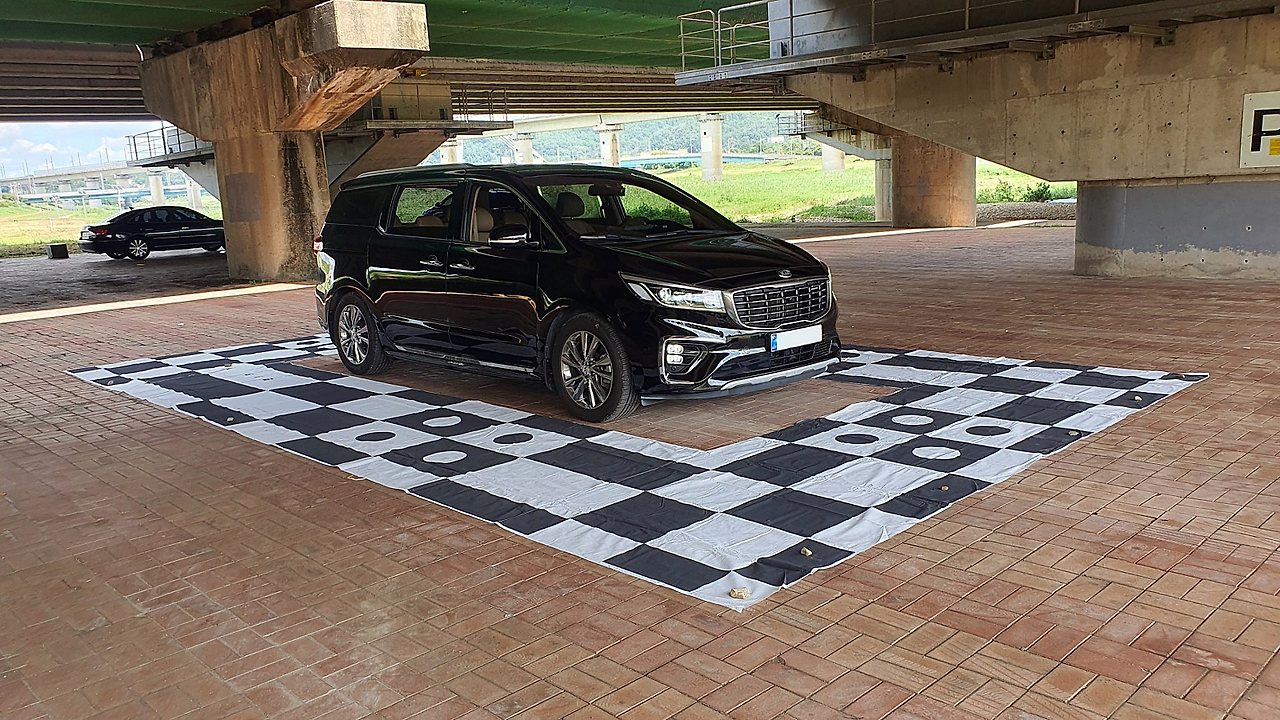

보정작업은 주차장같은곳이나 아파트 같은 곳보다 넓은 자리를 필요로 하기 때문에 한적한 굴다리 밑을 택하게 되었습니다.
단지 다리밑이라 생각보다 조도감도가 떨어지므로 보정을 세번만에 완료를 했습니다.
제일큰 사이즈의 자동보정되는 천을 구입하였으나, 조도가 떨어져서 자동보정이 자꾸 실패 하네요. 결국 수동으로 ......
좌표를 입력해 주었습니다.
설치된 네개의 1080P 고화질 어라운드뷰 카메라 입니다.

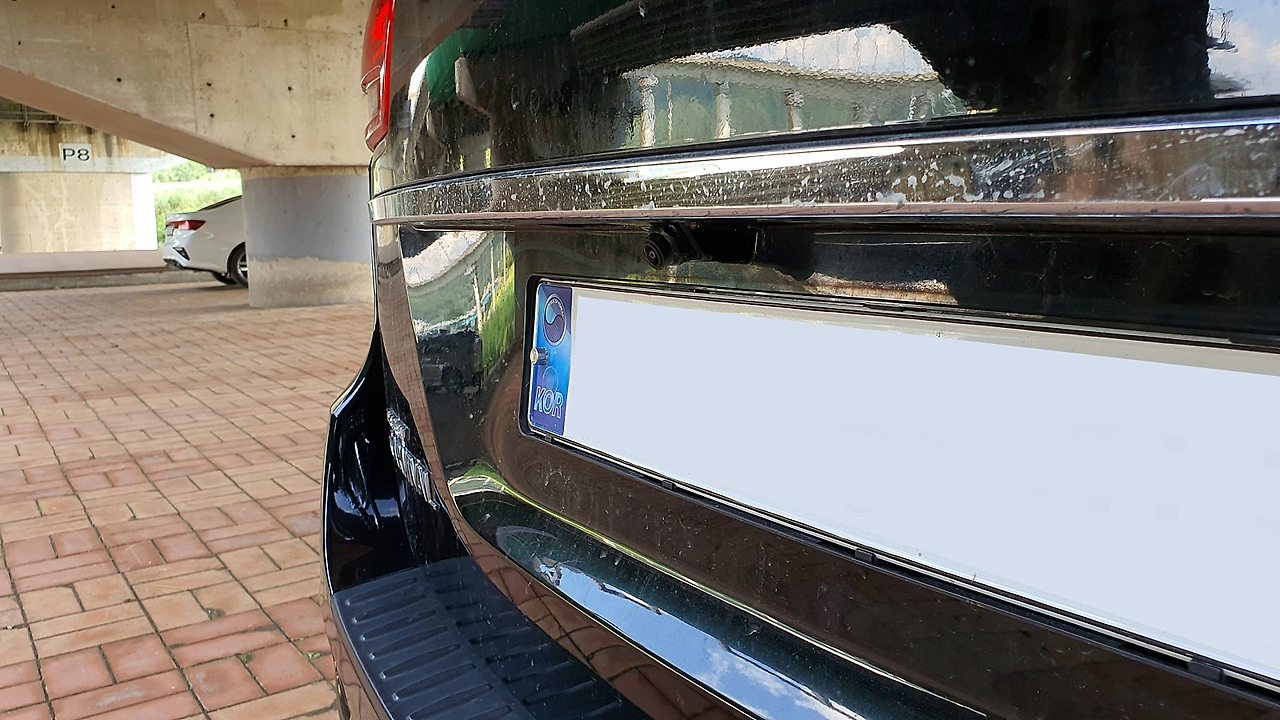

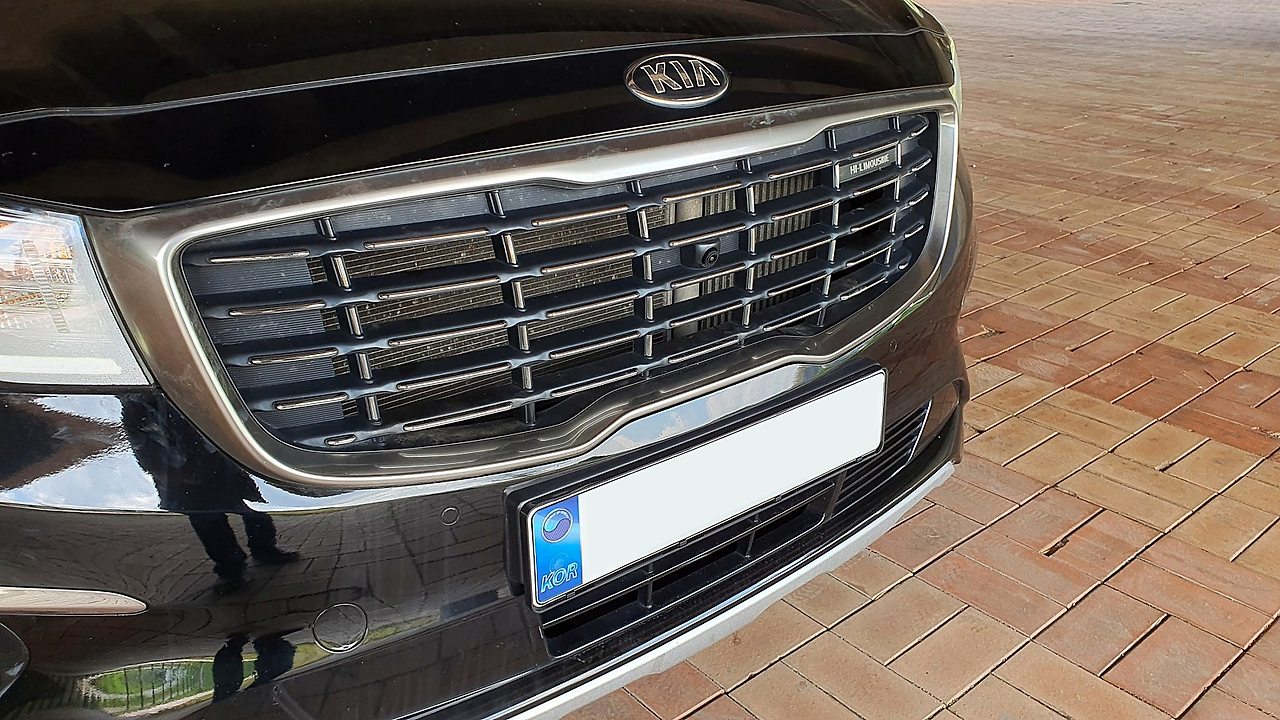

전방카메라와 후방카메라는 순정을 제거하고 또는 순정 그자리에 이식하였습니다.
이렇게 보정작업까지 잘 끝났고요, 대장정의 안드로이드와 어라운드뷰 작업을 마무리 합니다. 간단한 관련 영상을 올려보면서 물러가도록 하겠습니다.
오늘도 즐거운시간 되시고요, 안전운전 하세요.
화이팅 입니다.
제차도 이젠 10.1 안드로이드 + 어라운드뷰가 생겼습니다. ^ ^
