안드로이드 + 어라운드뷰 작업 part3 전방카메라 작업

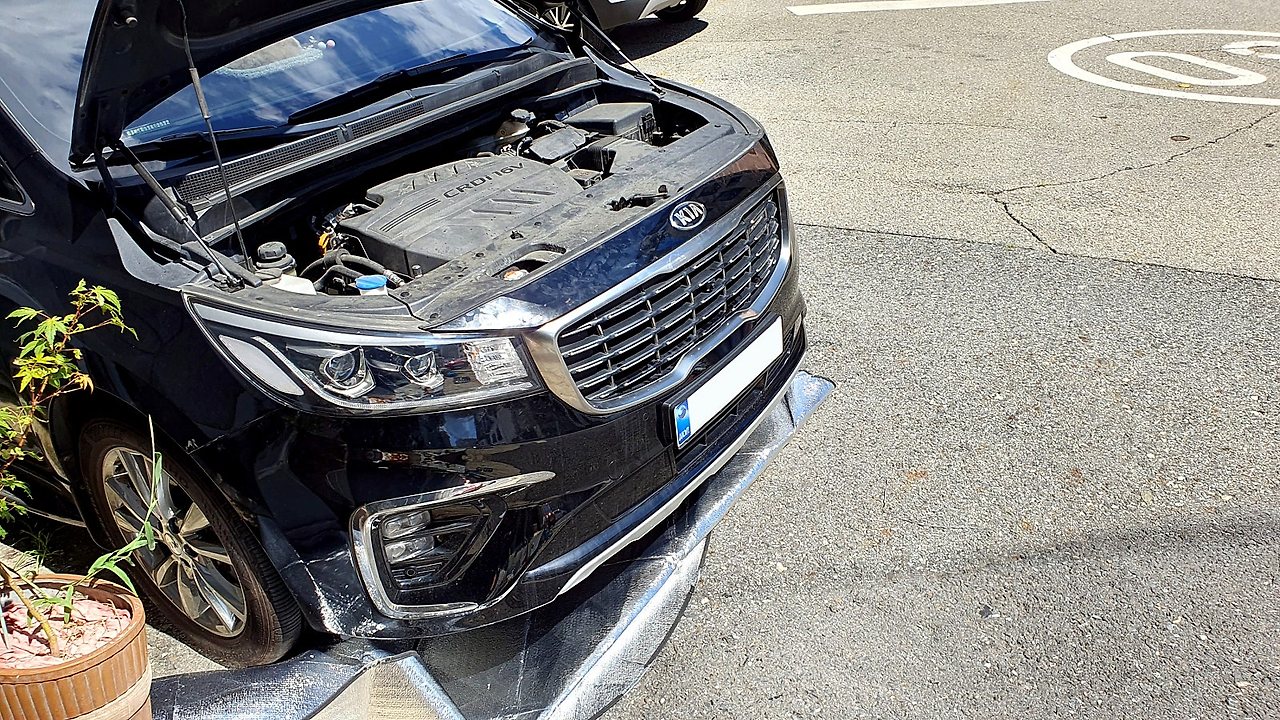

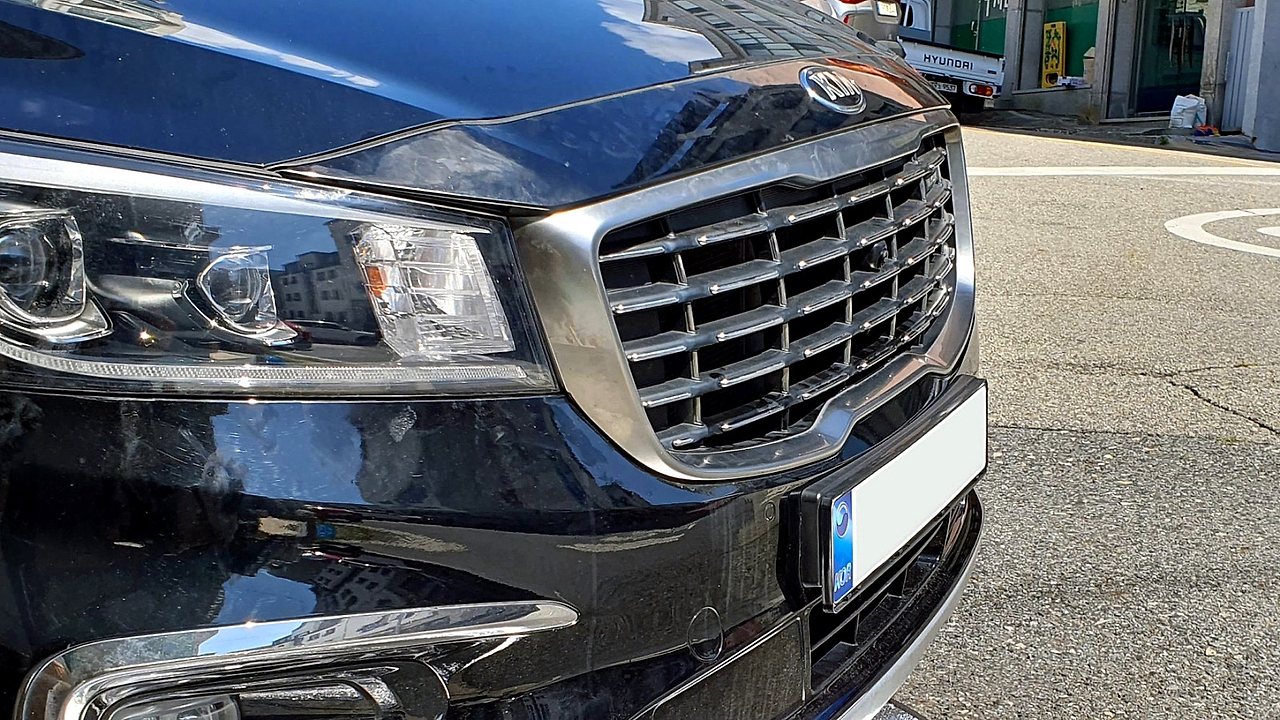

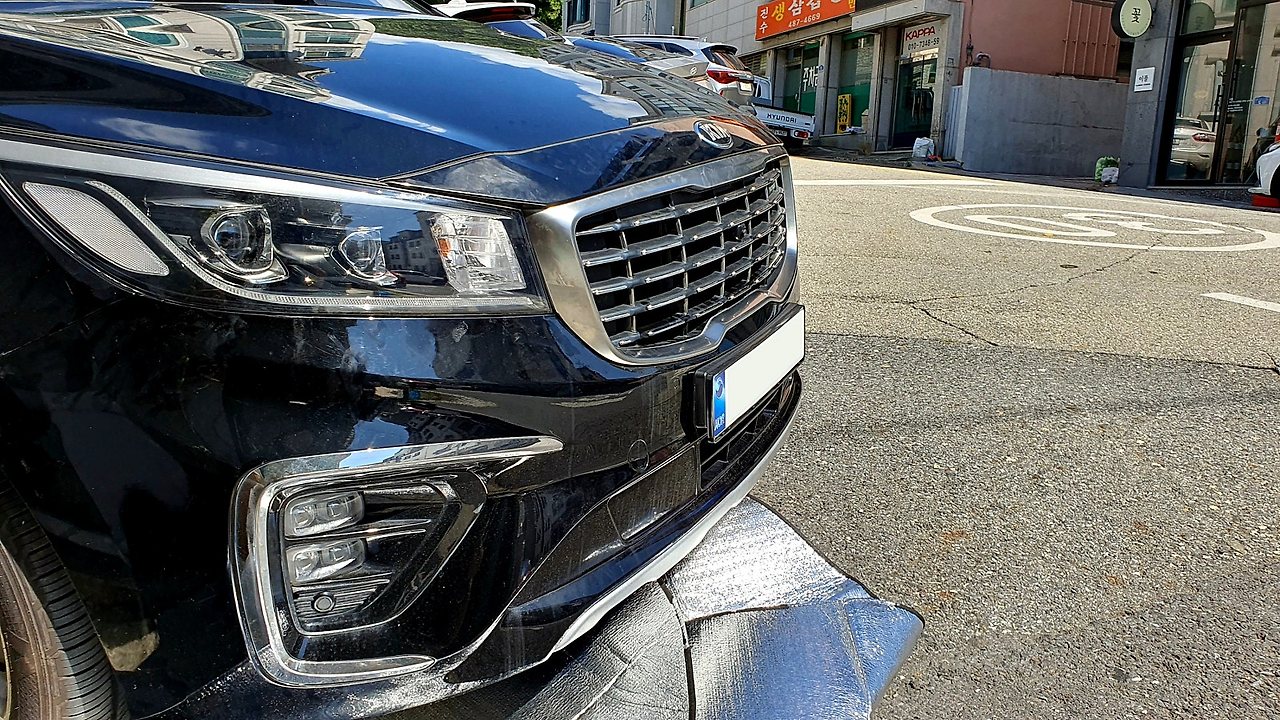

전방카메라 장착전 그릴........

​

광복절... 안드로이드 장착 프로젝트 세번째 전방카메라장착 이네요.

전방카메라는 중고그릴을 구입해 순정자리에 순정처럼 장착하였습니다.

​

ㅜㅜㅜㅜㅜㅜㅜㅜㅜㅜ 날씨가 미친듯이 덥네요. ㅜㅜ 죽을뻔했네요.ㅋㅋ

아니 우습게 봤더니 일이 많네요.

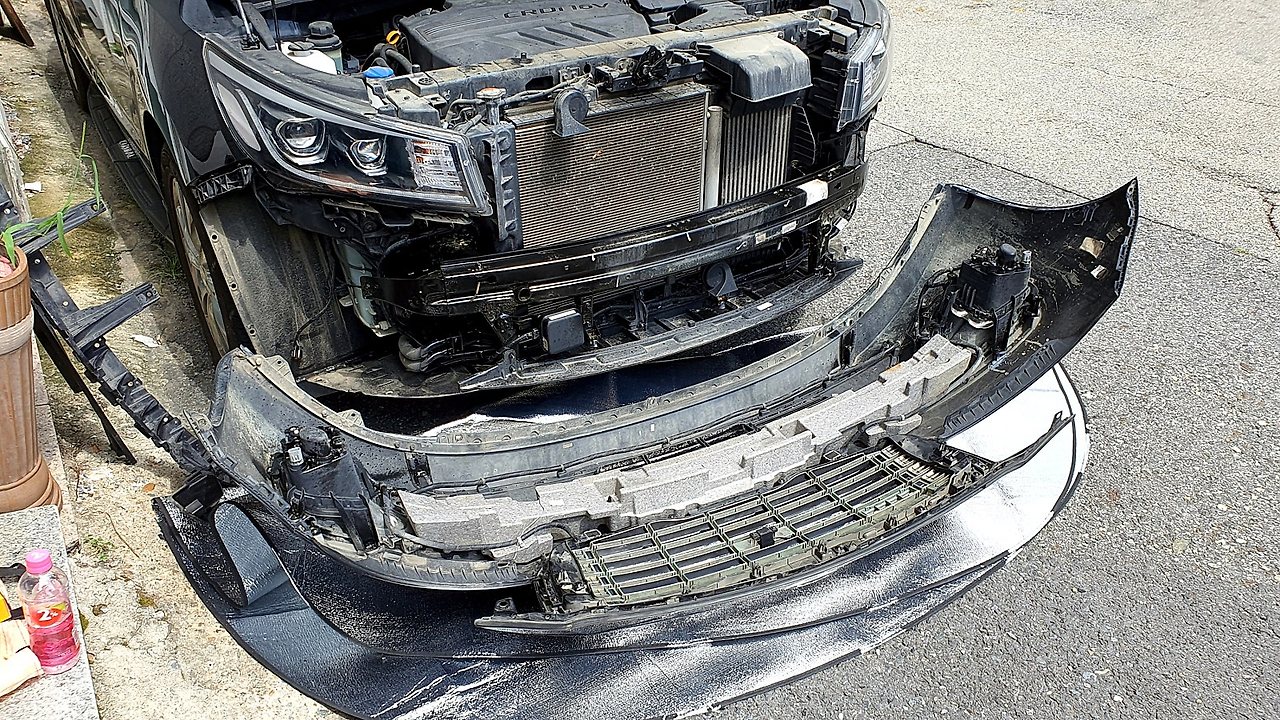

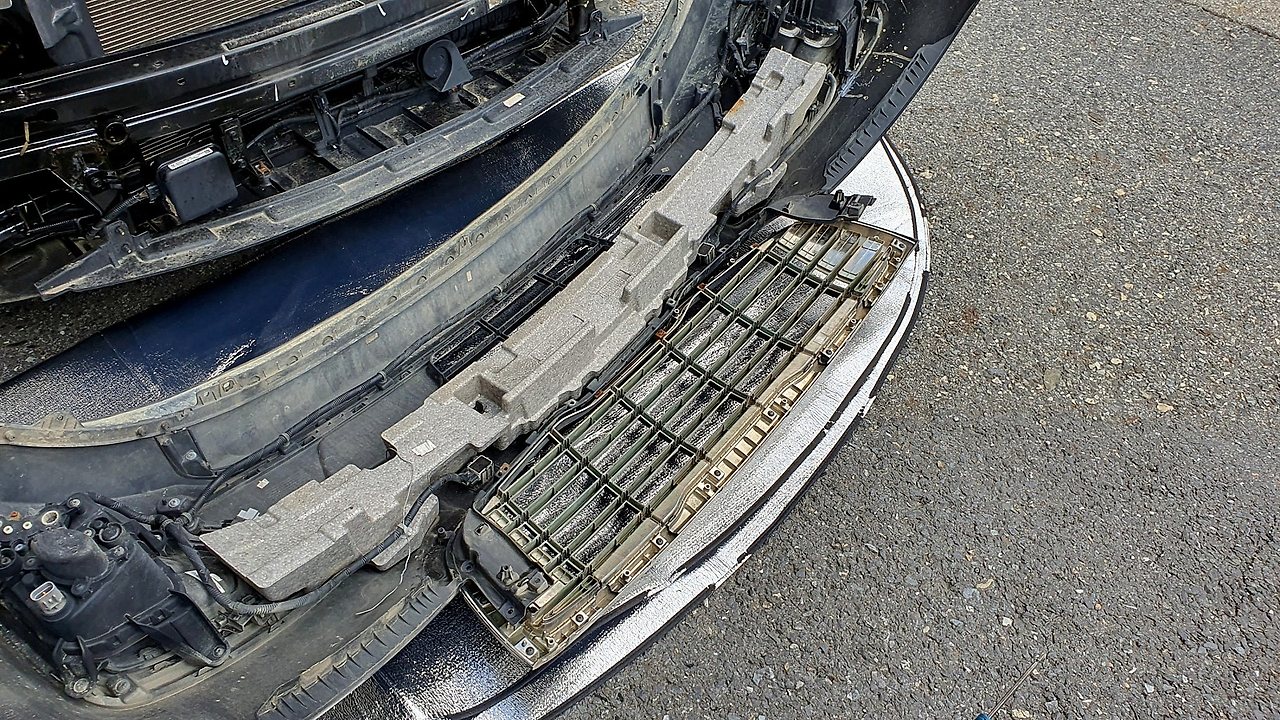

범퍼 탈거해서 수많은 피스를 풀어야 합니다.

​

다른거보다 날씨가 죽일려고 하네요.

​

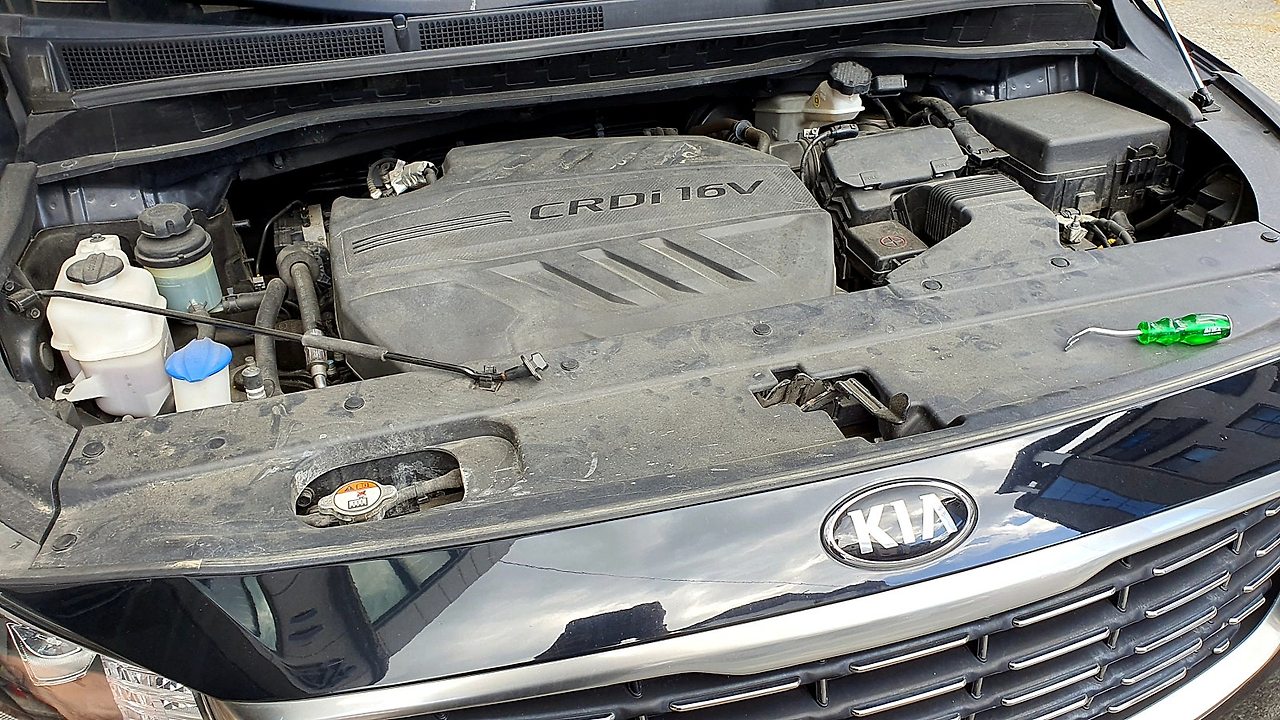

범퍼 상단에 키와 10미리 볼트를 모두 제거 하고요.....

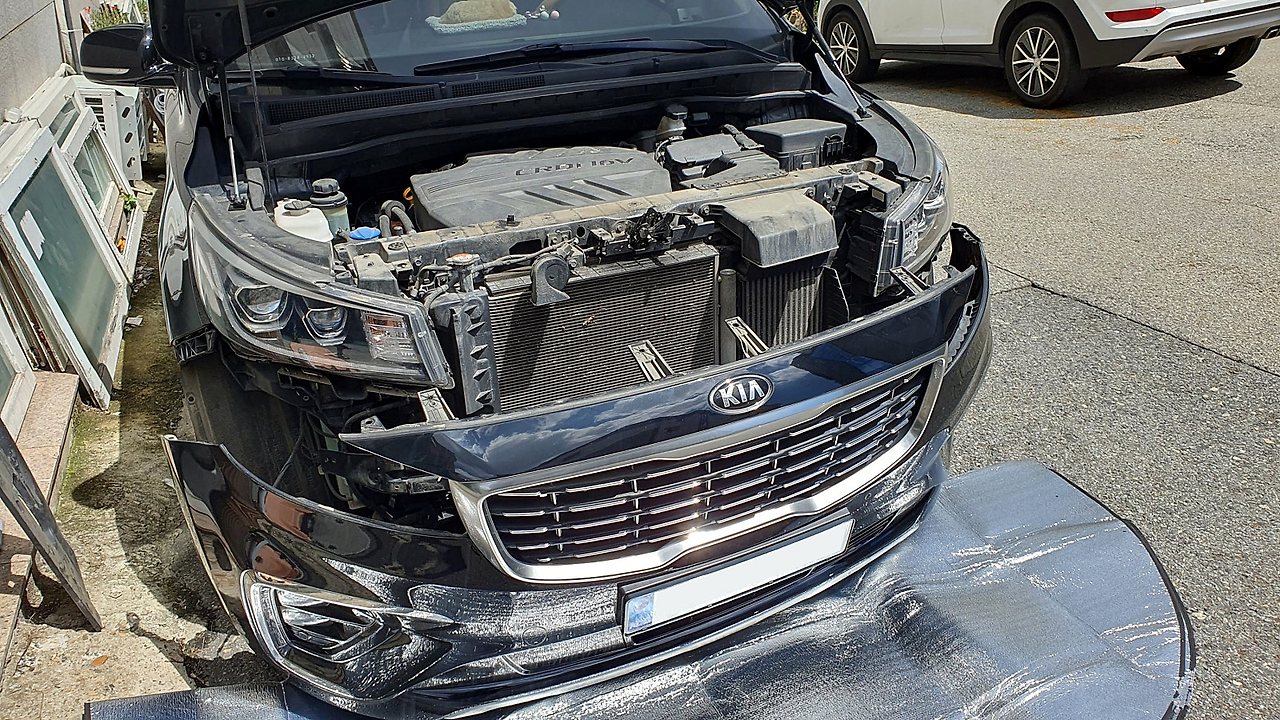

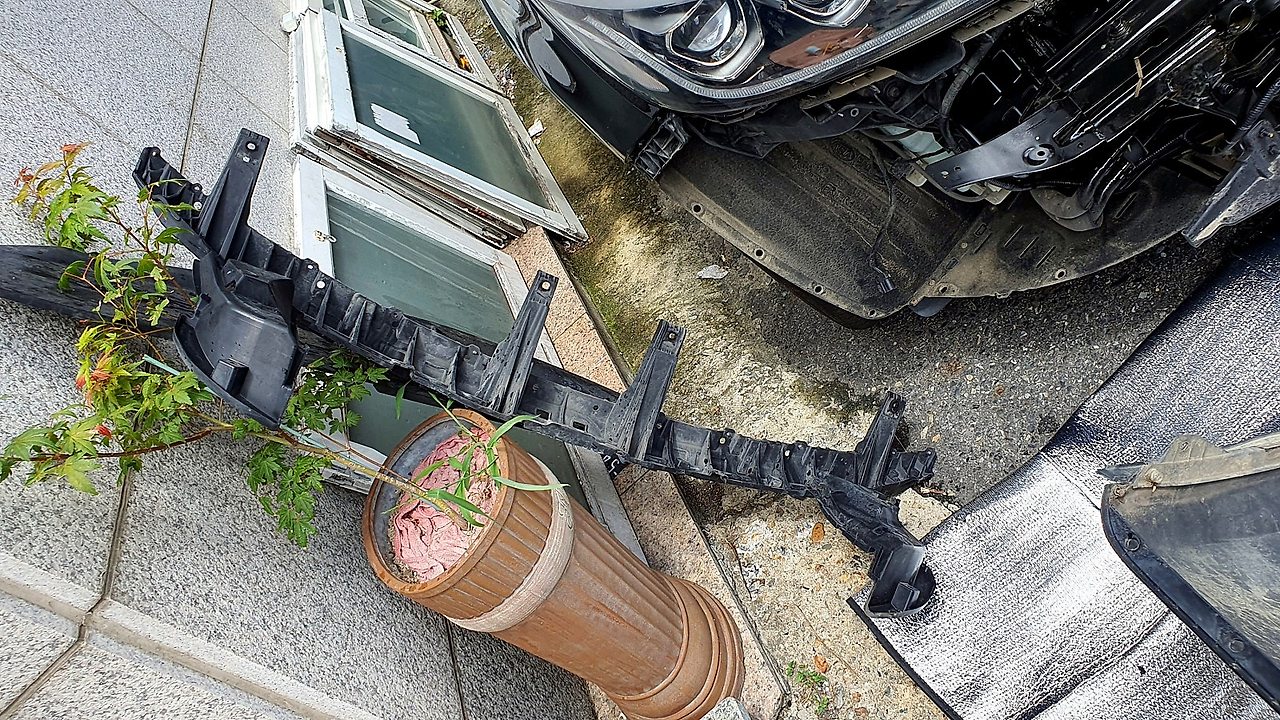

범퍼를 차체에 단단히 고정하고 있는 범퍼 브라켓도 범퍼에서 분리합니다.

​

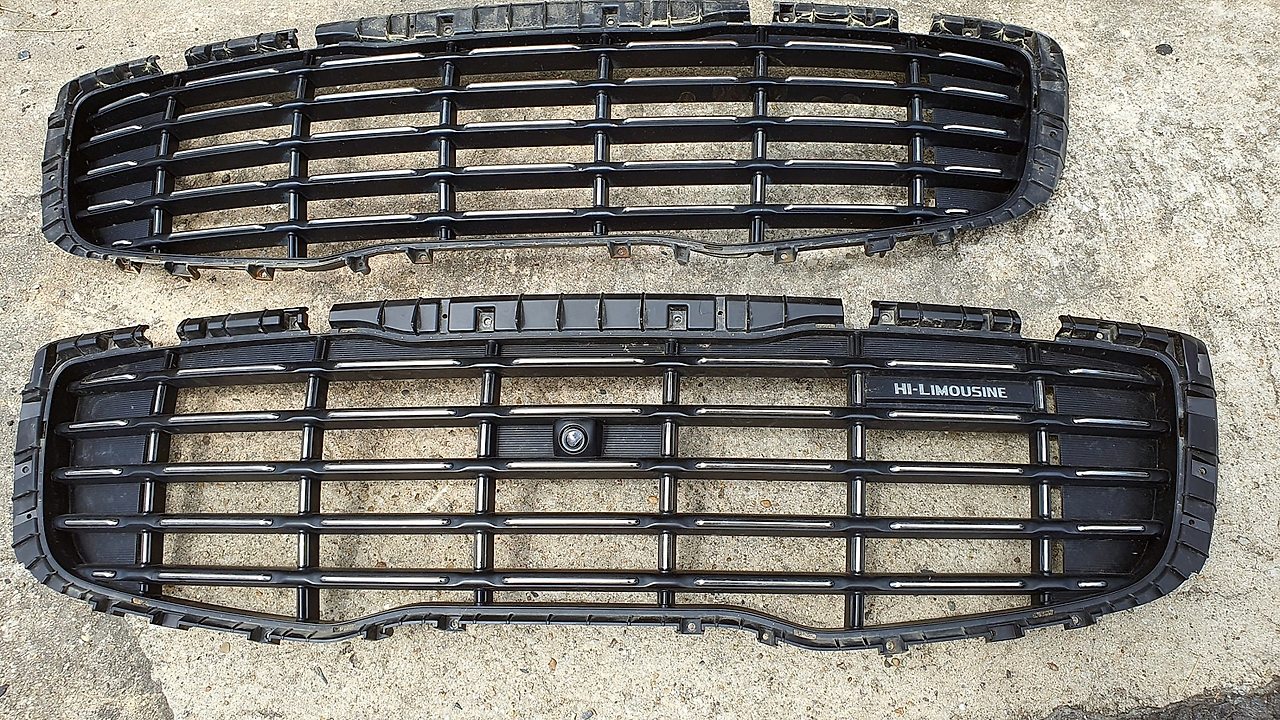

탈거한 순정그릴과 카메라를 미리 장착한 어라운드뷰 전용그릴......

​

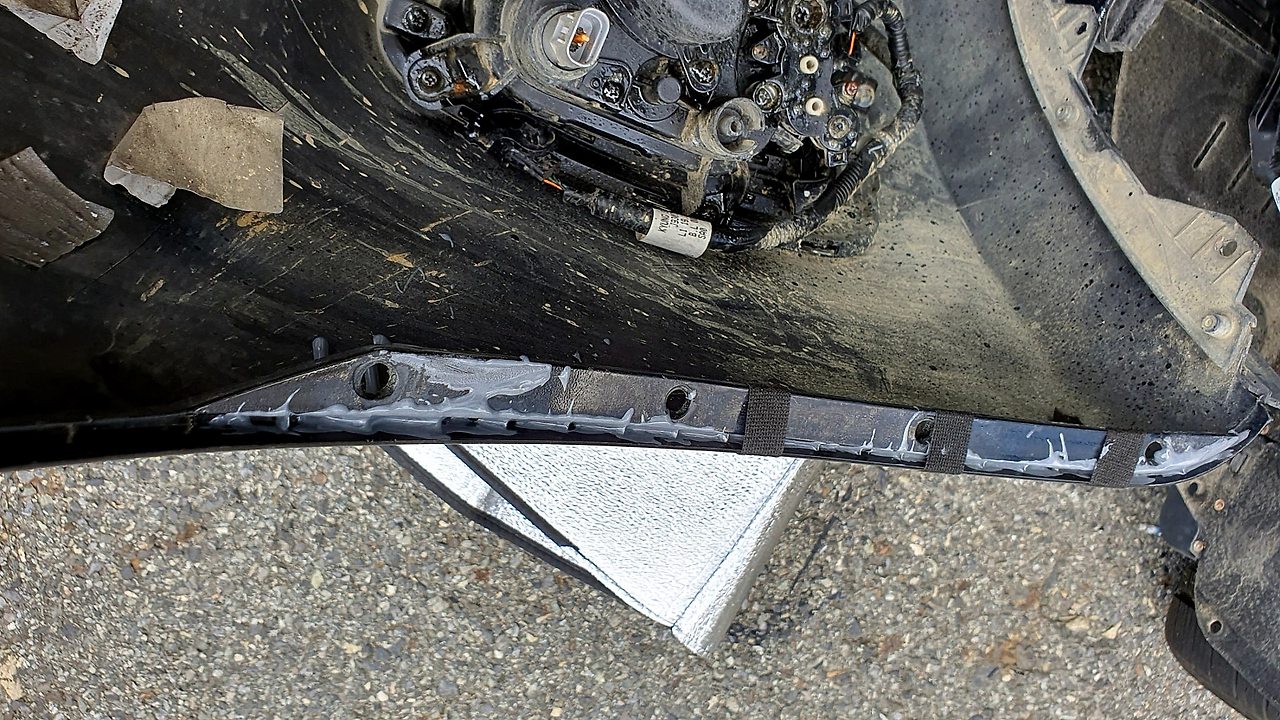

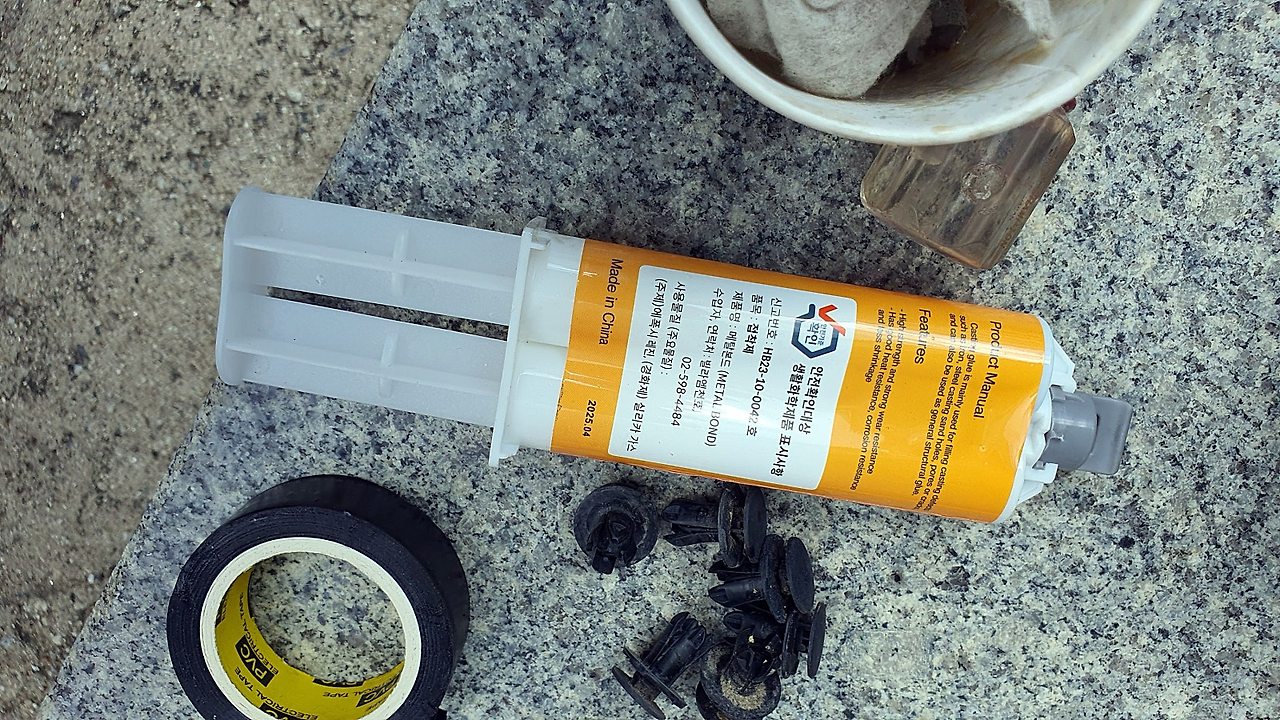

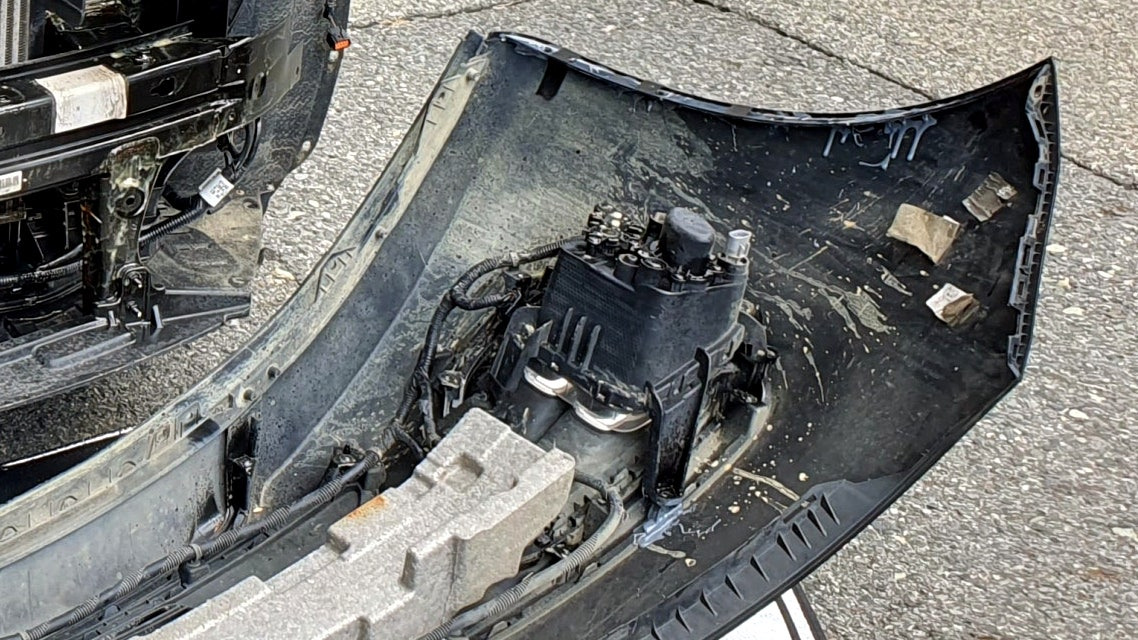

범퍼를 내려준김에,... 범퍼안쪽에 휀다키 브라켓 부러진 부분을 금속 전용 에폭시로 단단히 고정하였습니다.

이게 구입할땐 몰랐는데 카센터가서 보니 이렇더라고요. ㅜㅜㅋ

약 두어시간 놔두니 완벽하고 단단히 고정되네요. 안개등 브라켓도 다리 두개가 부러져 있어 그것도 같이 에폭시를 발라 단단히 고정하였습니다. 확실히 에폭시보다 단단히 고정할수 있는건 없는듯합니다.

​

조립전에 볼트 자리 보니까 녹이 여기저기 보이네요. 플루이드 필름으로 마구 뿌려주었습니다.

​

이제 조립은 분해의 역순.... 그런데... 햇빛이 너무 강합니다. ㅜㅜ 못드러눕겠어요 . 아~~~ 밑에를 채워야 하는데

일단 범퍼를 위치에 다시 조립하고 위에부터 볼트와 키를 채웠고,사이드를 채우고 구름이 잠깐 낀 사이에 얼른 밑에 들어가 밑에 부분 볼트와 키를 채웠습니다.

진짜 어질어질 하네요. 땀을 얼마나 흘렸나. ㅜㅜㅜㅜㅜㅜㅜ

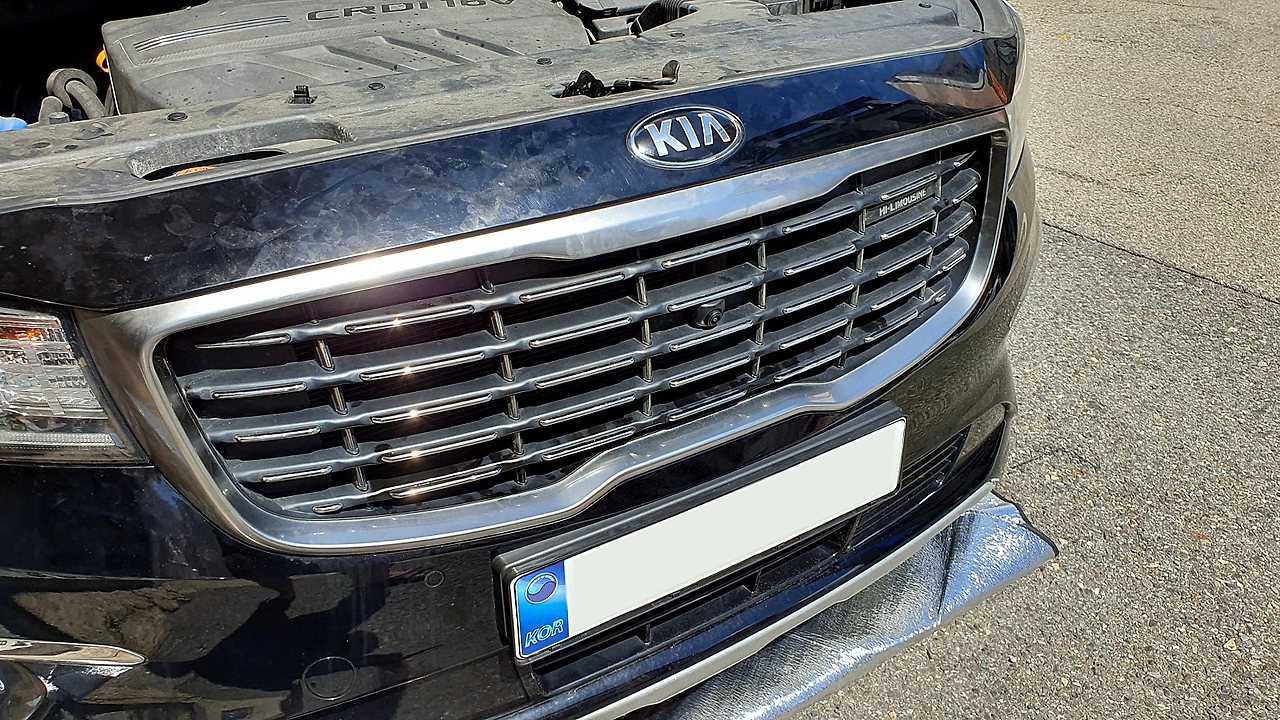

ㅎㅎㅎ 하이리무진이 아닌데 하이리무진이 됐네요.

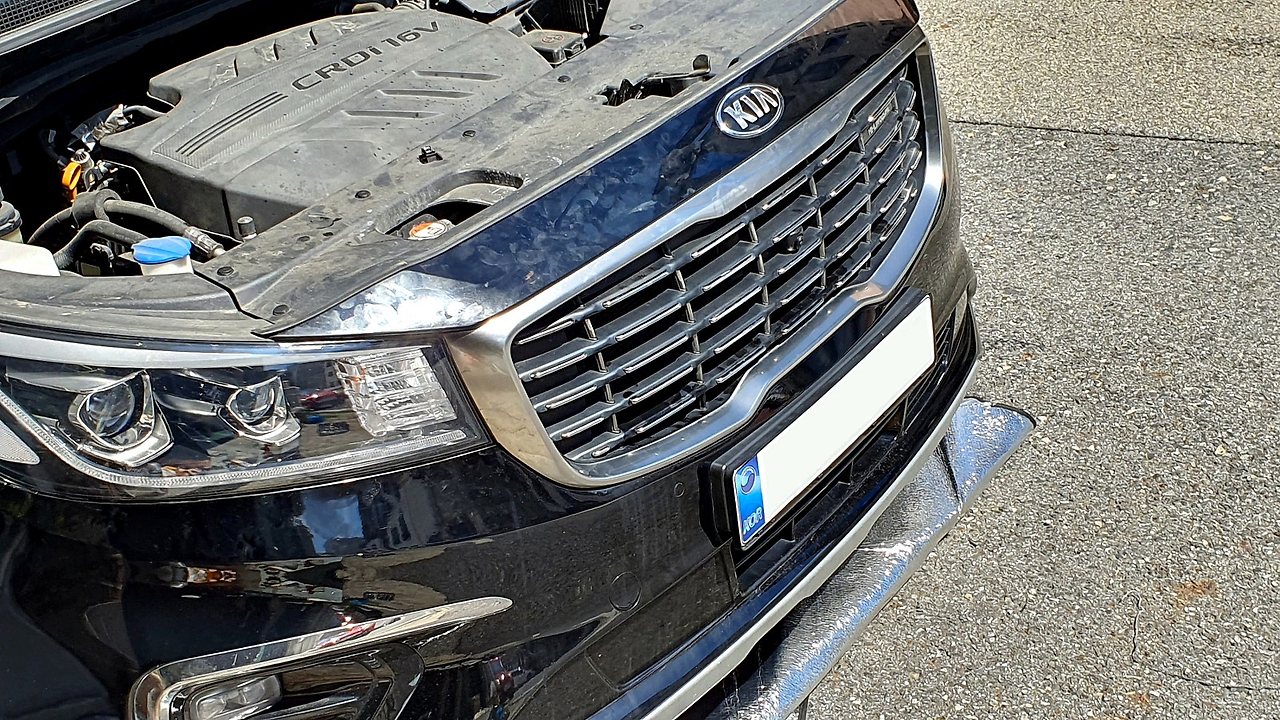

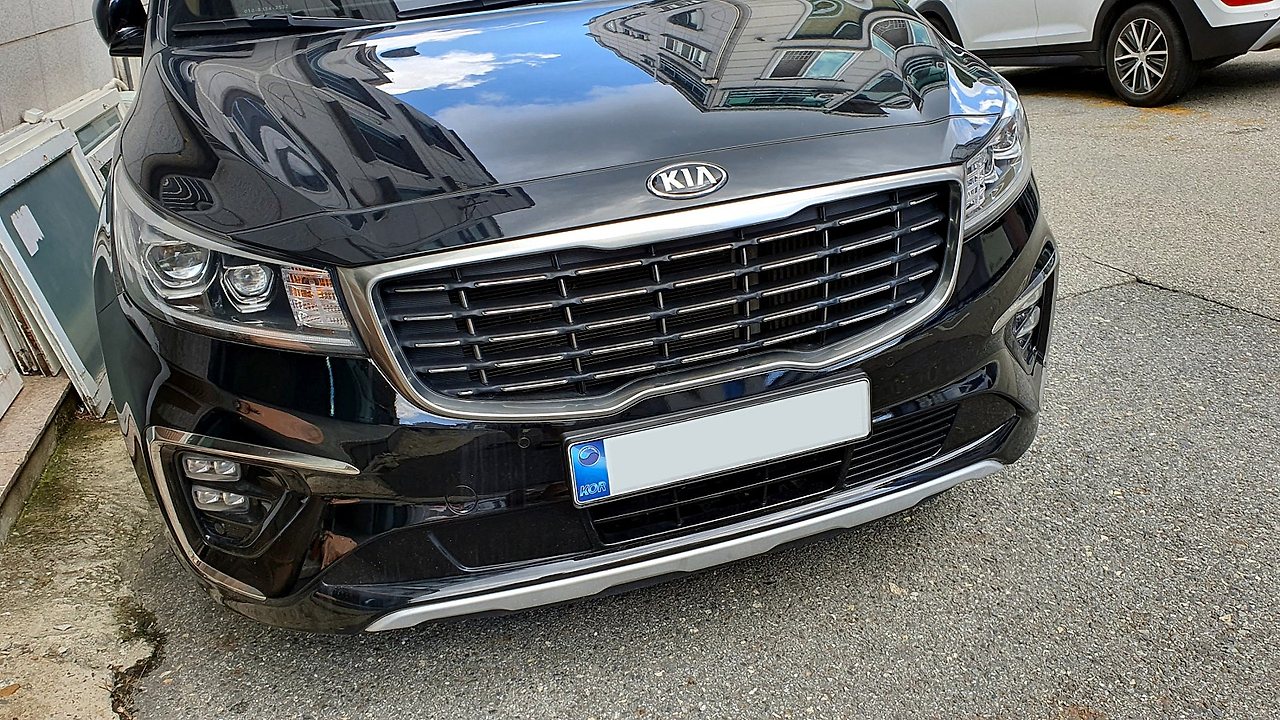

어떼요? 완전 순정같죠? ㅋㅋ 어라운드뷰 카메라는 포맥스를 가공하여 브라켓을 만들어 순정자리에 순정처럼 피스로 고정하였습니다.

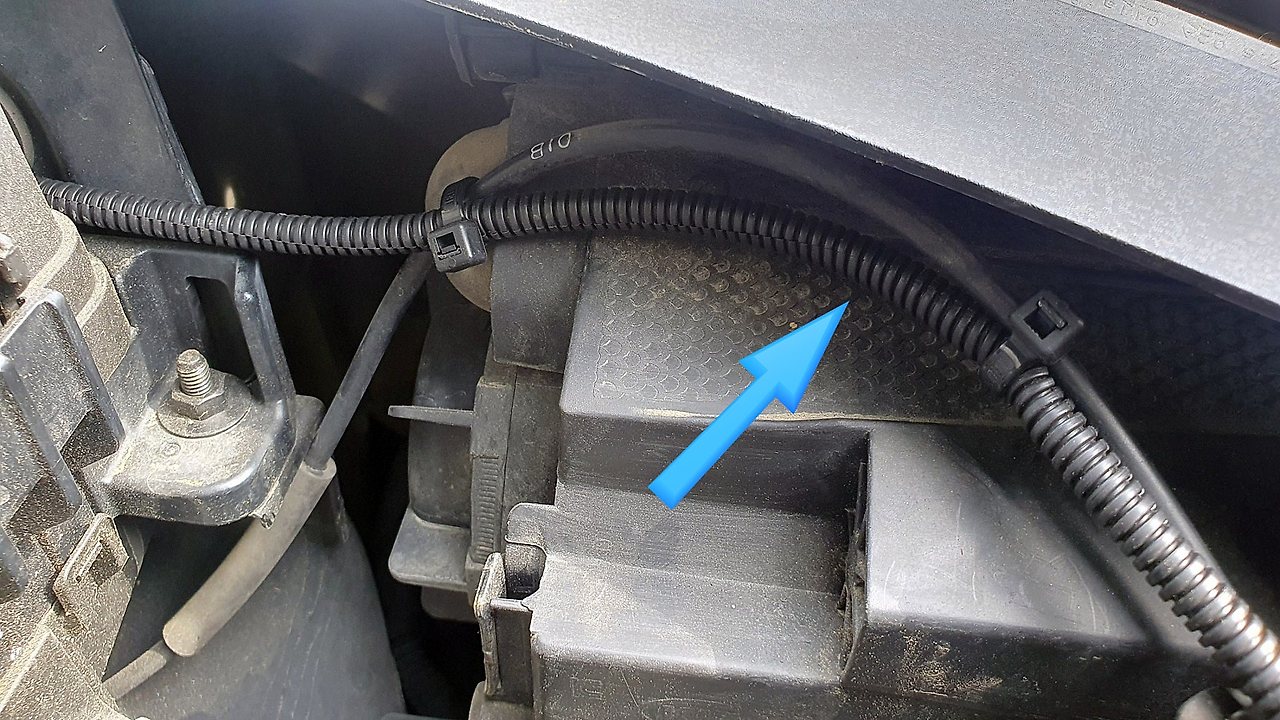

전방카메라 배선까지 열받지 않도록 같이 동봉되어 있는 플라스틱 주름관을 통해 차량내부로 이어지는 메인배선 통로로 정확히 입선하여 케이블타이로 완전히 고정해 주었습니다.

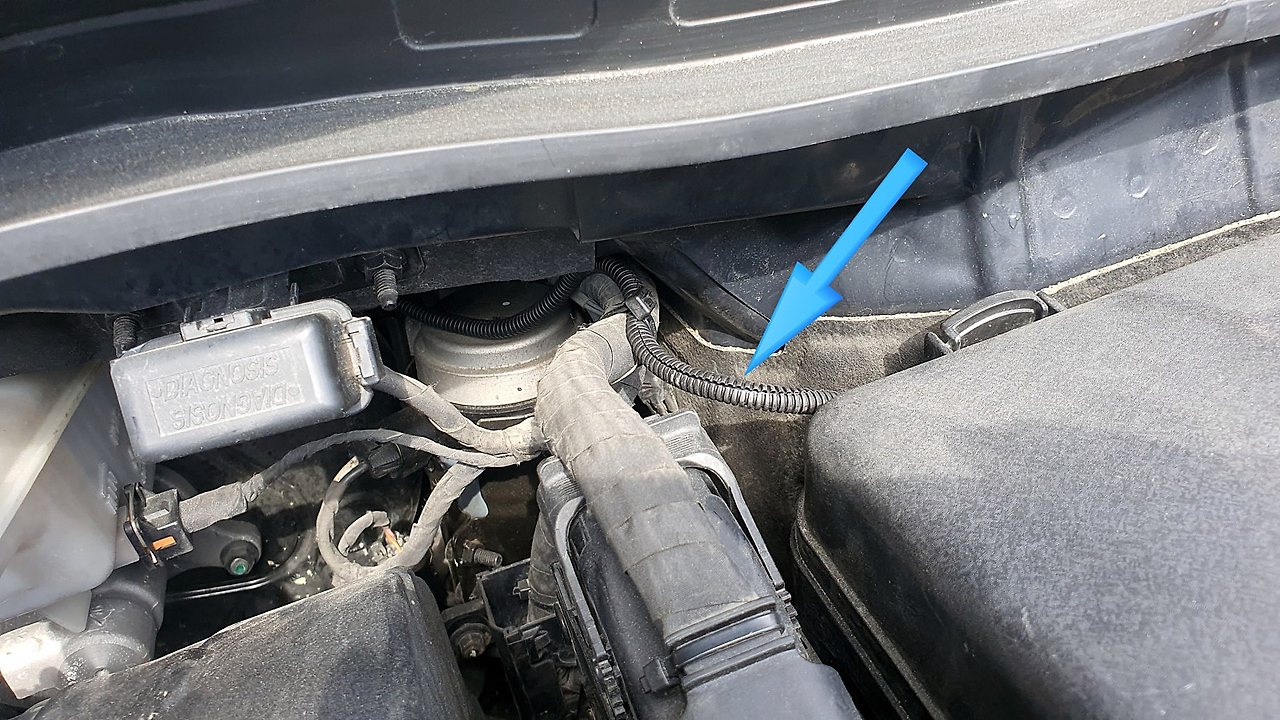

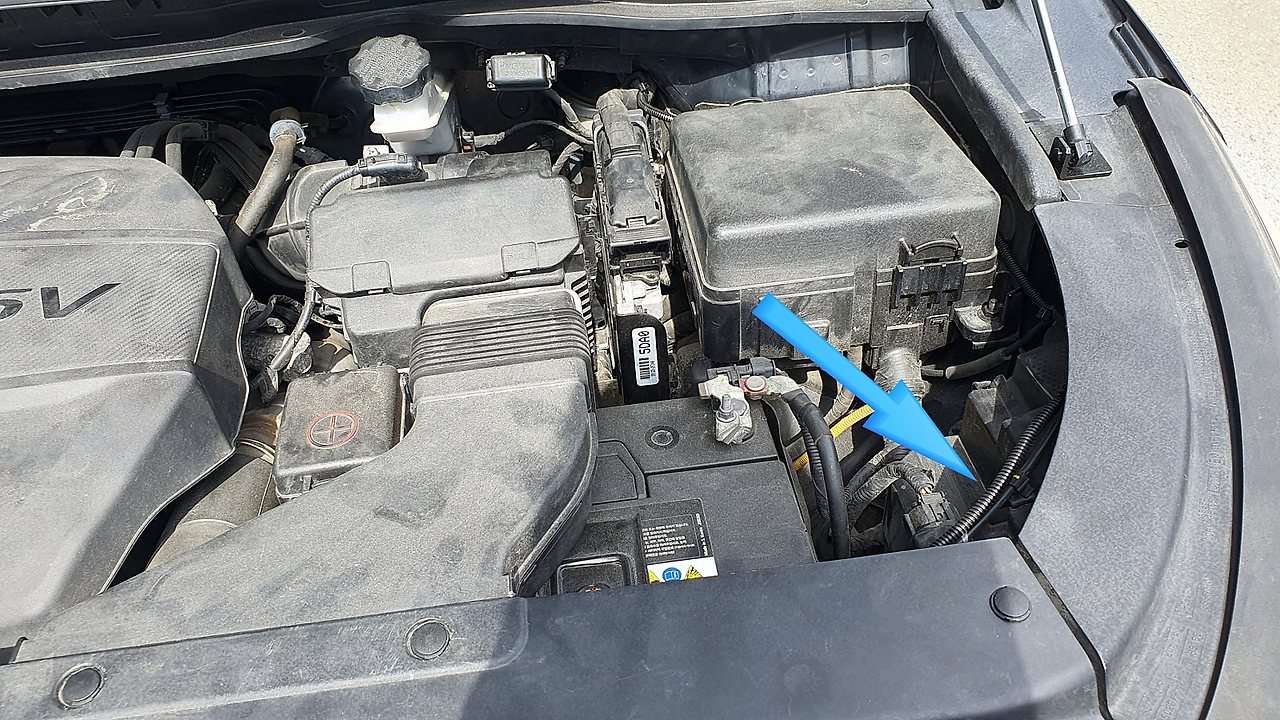

배선 통로는 엔진룸에서는 ECU 뒷편 연료필터 옆 안쪽에서는 브레이크 패달 뒤로 왼쪽 상단에 고무패킹으로 마감되어 있습니다. 패킹의 가장자리 윗부분을 작은 구멍을 내어 철사로 입선 하면 됩니다.







아구 더워 .......

후딱 조립을 마치고 집에 들어와서 샤워하고 글씁니다.

​

그럼 다음엔 싸이드미러 카메라 작업 갑니다.
