더뉴카니발 두번째 안드로이드 장착 게시글 PART2 입니다. 장착이 잘된거 같습니다.
안드로이드 모델은 10.1인치 IPS패널 TS10S (UIS7862S) 8코어 8기가 128롬 제품입니다.

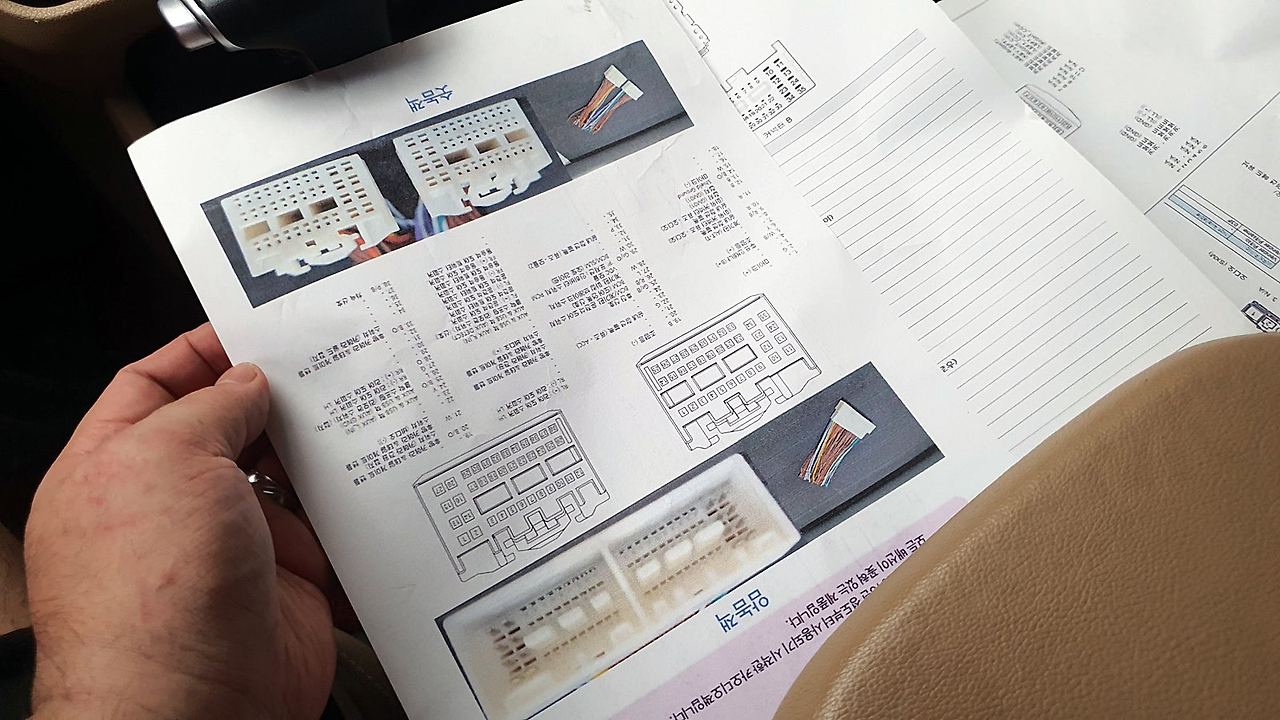

처음하는거라 사사삭~ 미리 배선도 프린트 하고요............

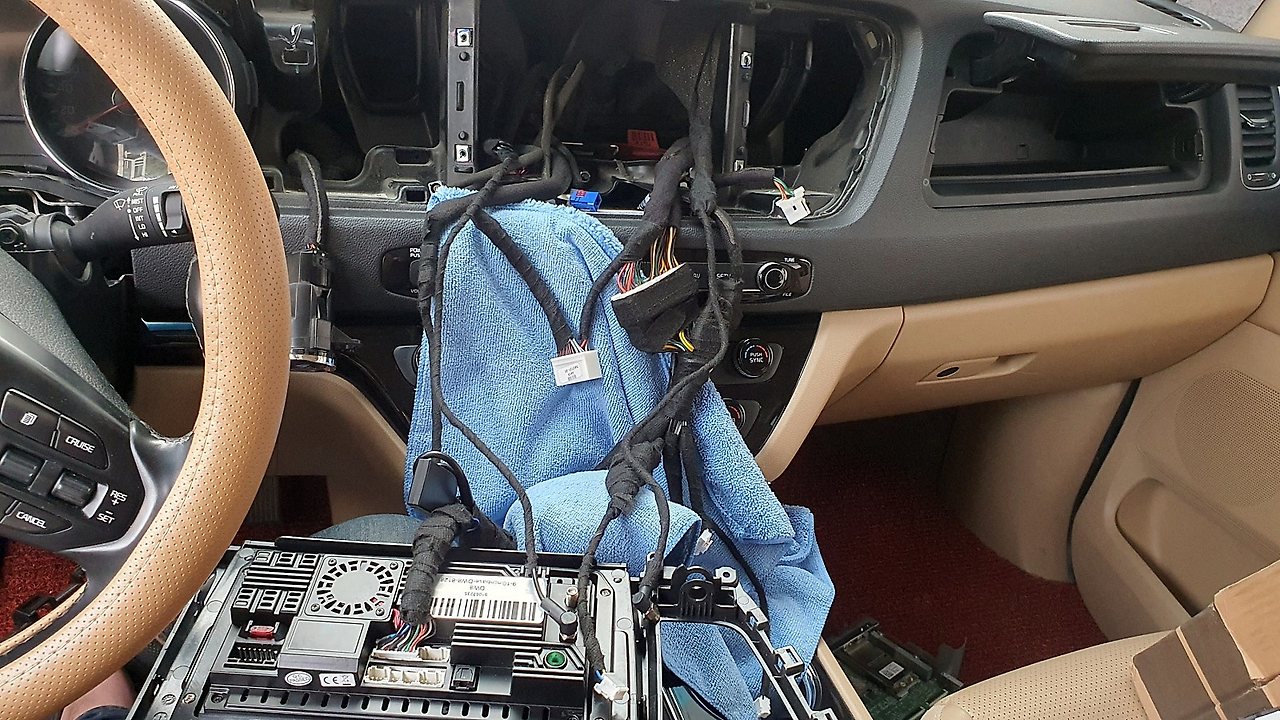

캔버스 + UVO 완벽히 연동작업 완료되었고요........휴~~~

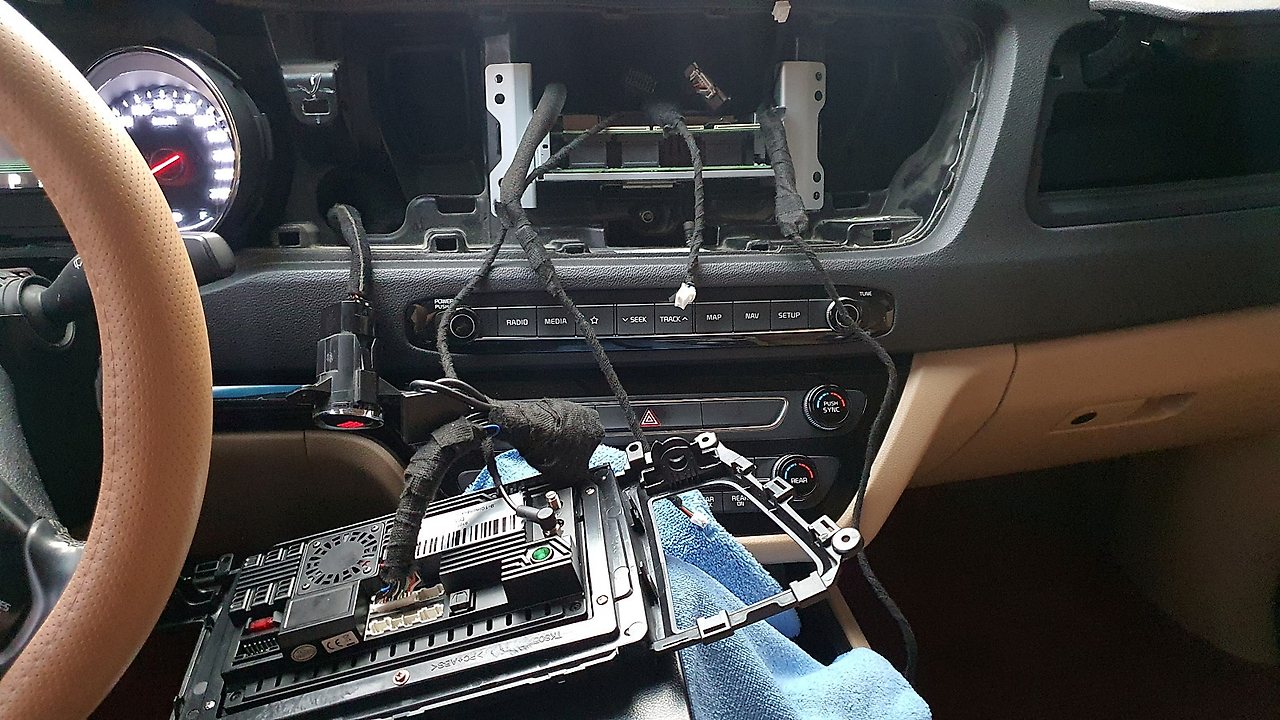

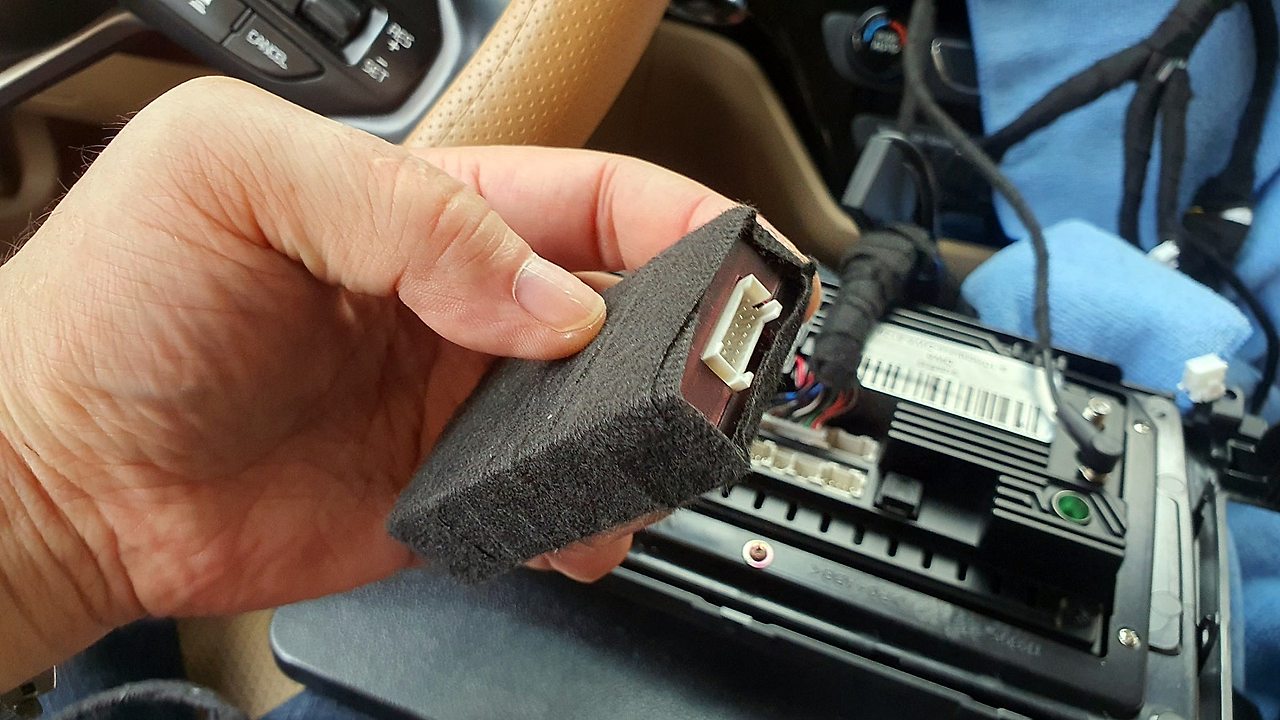

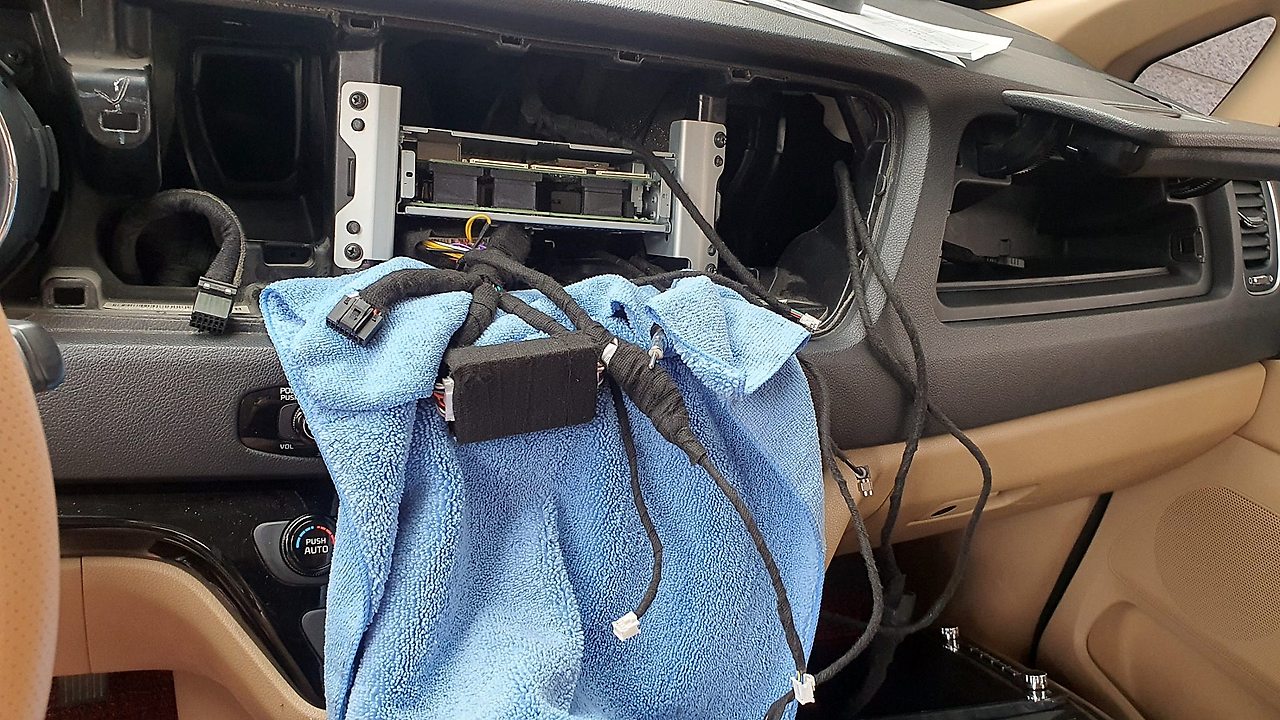

배선및 케이블에 흡음테이프 모두 감아서 잡소리 안나게 작업했습니다. ^ ^ㅋ
UVO는 B커넥터를 따로 구입하여여 모두 짹바이짹으로 연결되게 해주었습니다.
GPS안테나와 WIFI안테나는 대쉬보드 안쪽에 매립하였습니다. 문제없이 잘 잡힙니다.

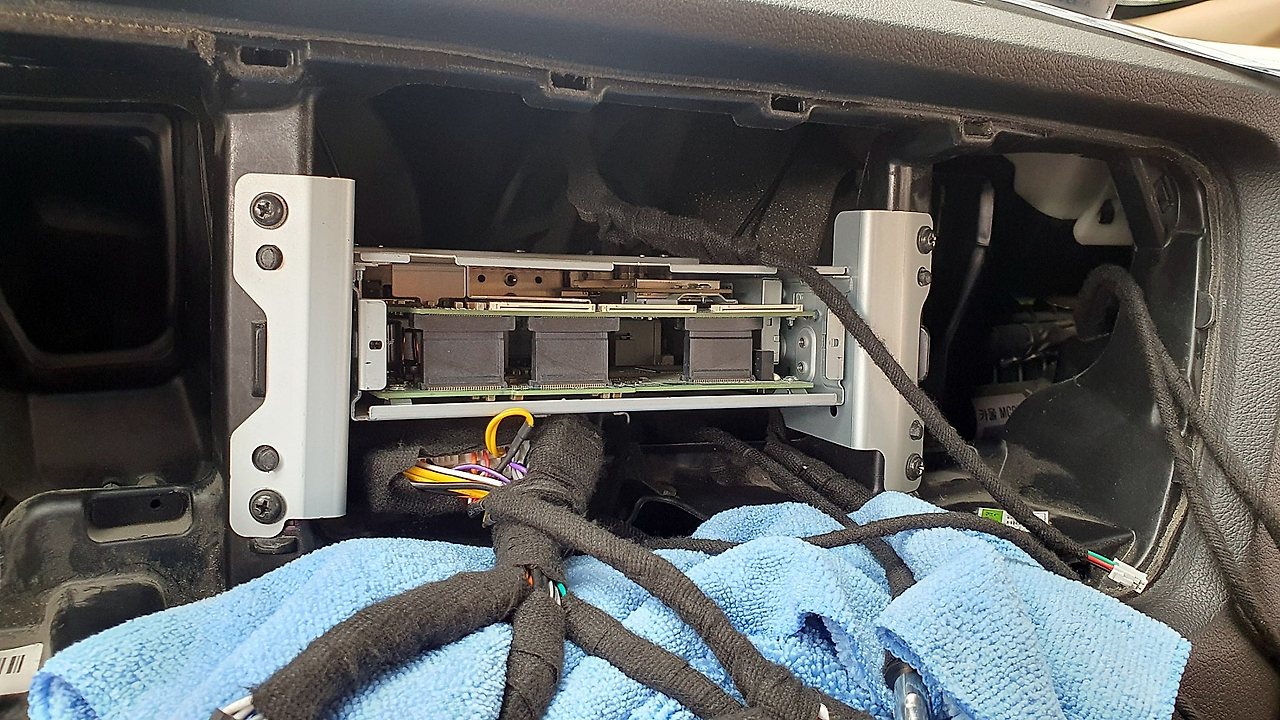

오디오 브라켓을 가공하던지, 여러개 구멍중 맞는걸 채워 오디오를 뒤로 살짝 밀어야 합니다. 안드로이드와 간섭이 생겨서 조립이 안됩니다. ㅋ 저는 여러개 피스구멍중 하나에 피스를 채워서 브라켓을 앞으로 이동시켰습니다.( 펀치로 뚫어서 세개모두 채워주면 좋으나 뭐 힘받는 부분도 아니고 양쪽 하나씩만 채워 주었습니다. )
오디오를 넉넉히 뒤로 밀어줬더니 쉽게 센터페시아가 조립이 되었습니다.
그리고, 레디오 커넥터 안드로이드에 동봉되어있는 것은 사용 못하는것은 아니나 단자가 너무 길고 일자로 되어있어 순정오디오와 간섭이 심하게 생깁니다. 강제 조립하면 되긴하나 배선이 심하게 꺾여 수신률에 문제가 생기더라고요,
(UVO가 없는 차량은 안드로이드 매립시 순정오디오를 제거하니 상관없습니다.)

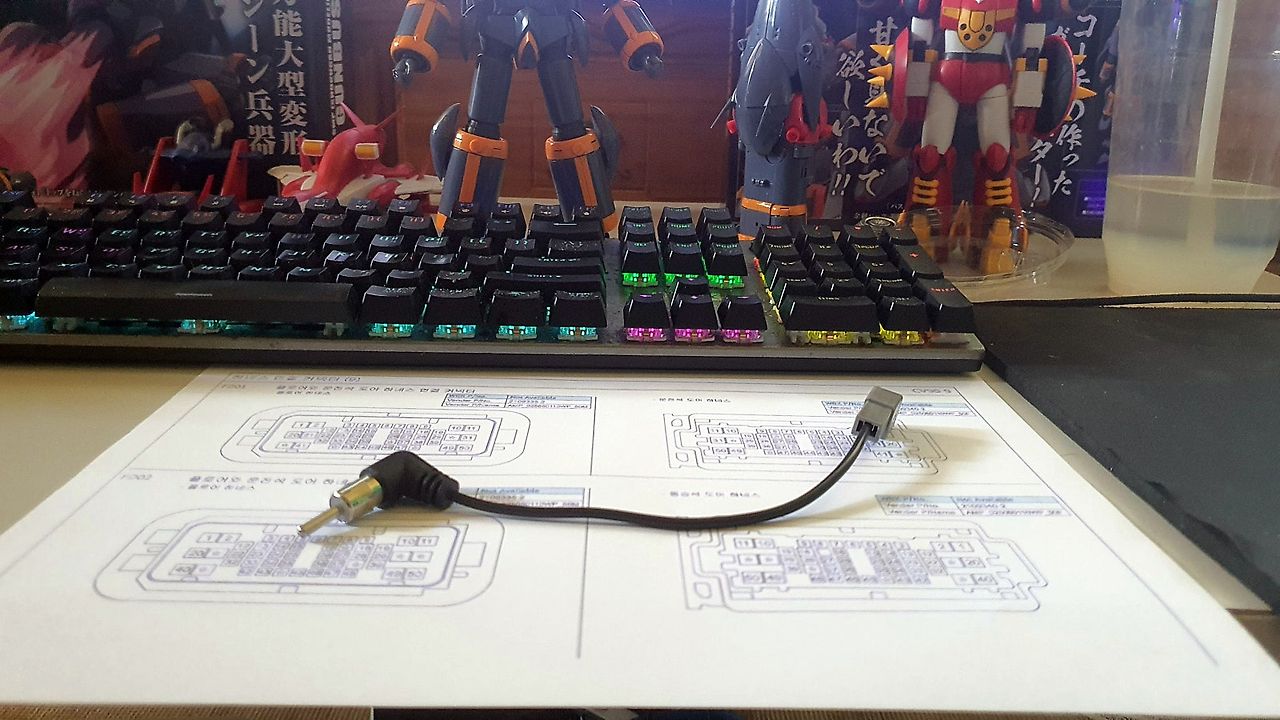

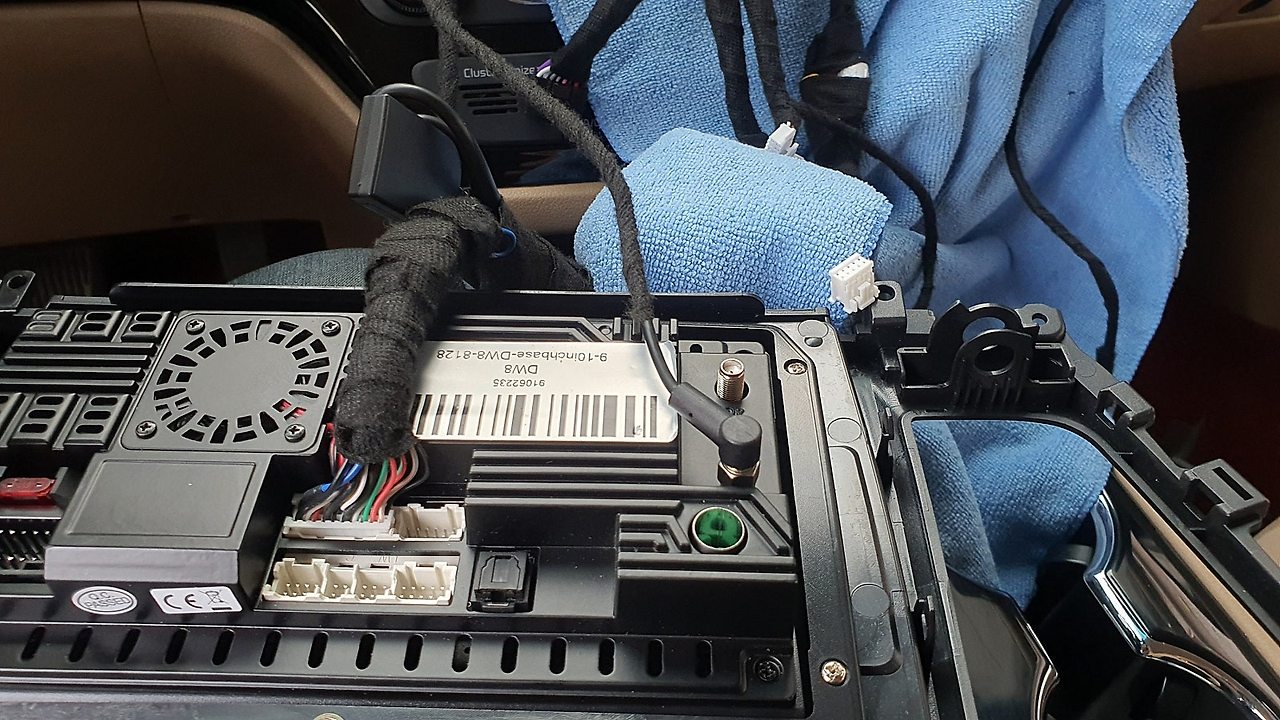

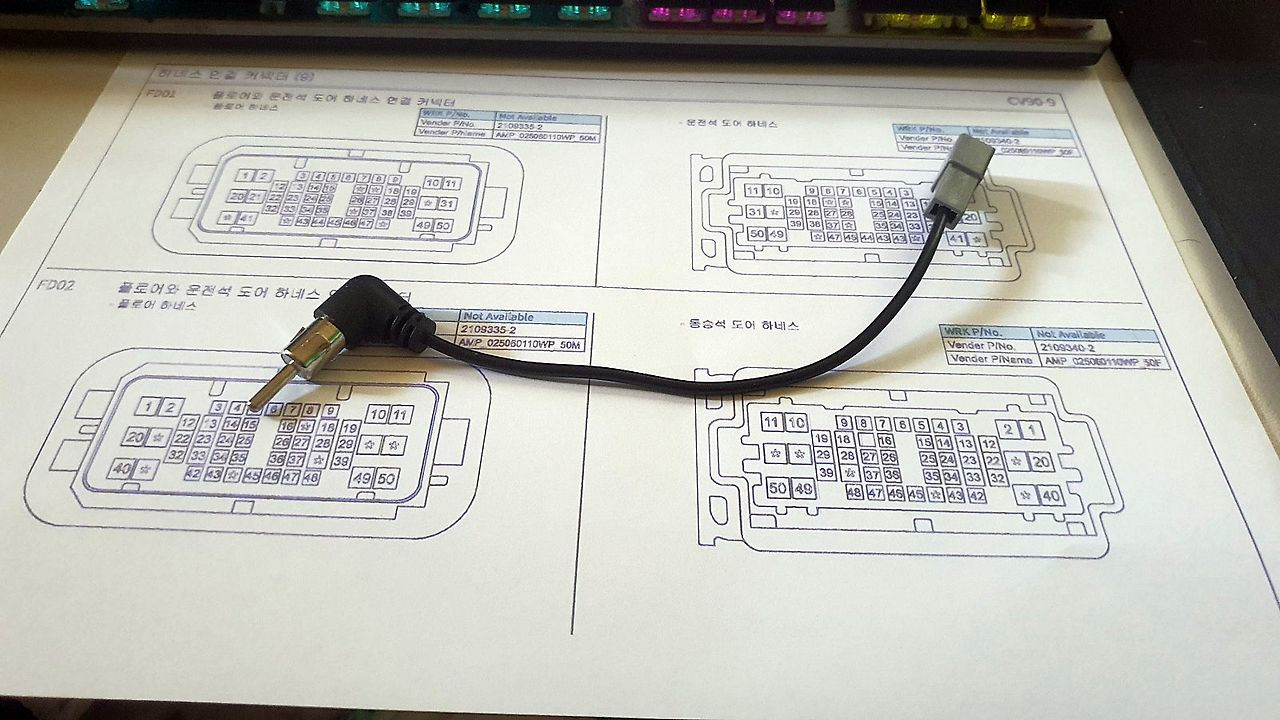

그래서 별도로 직각 레디오단자를 구입하여 설치해 주었습니다.
안드로이드가 아주 스무스하게 조립됩니다.

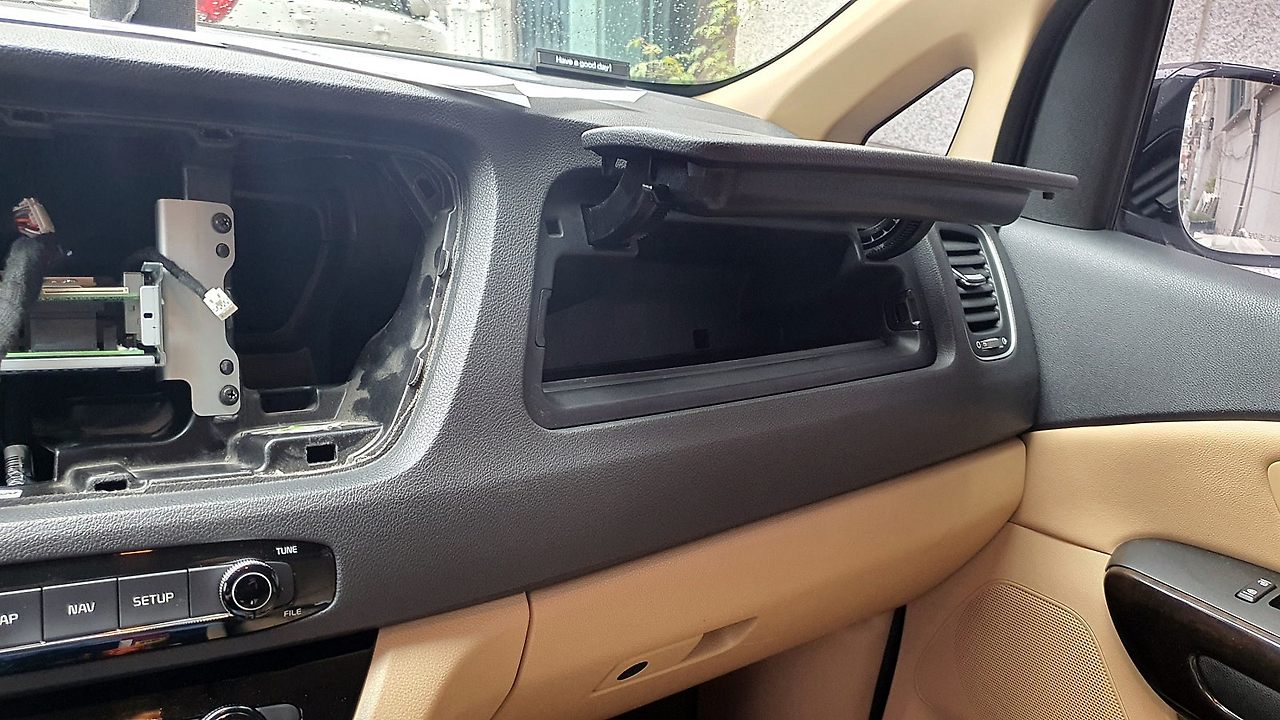

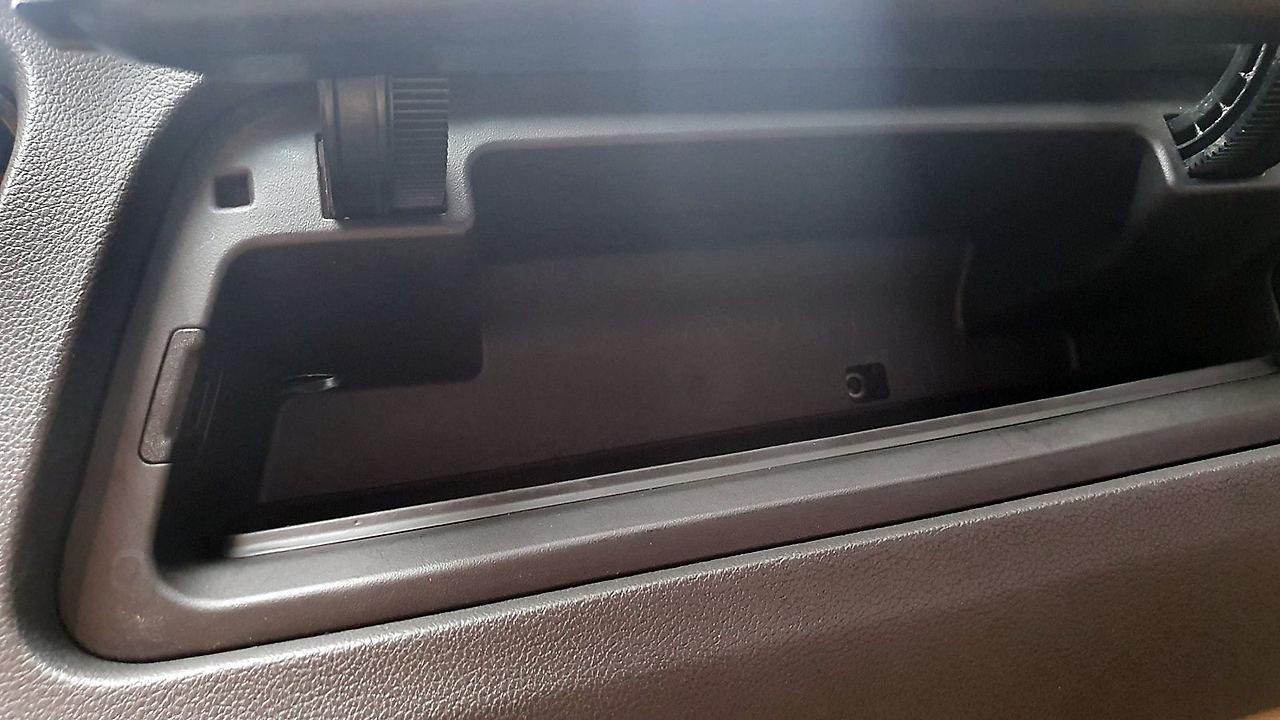

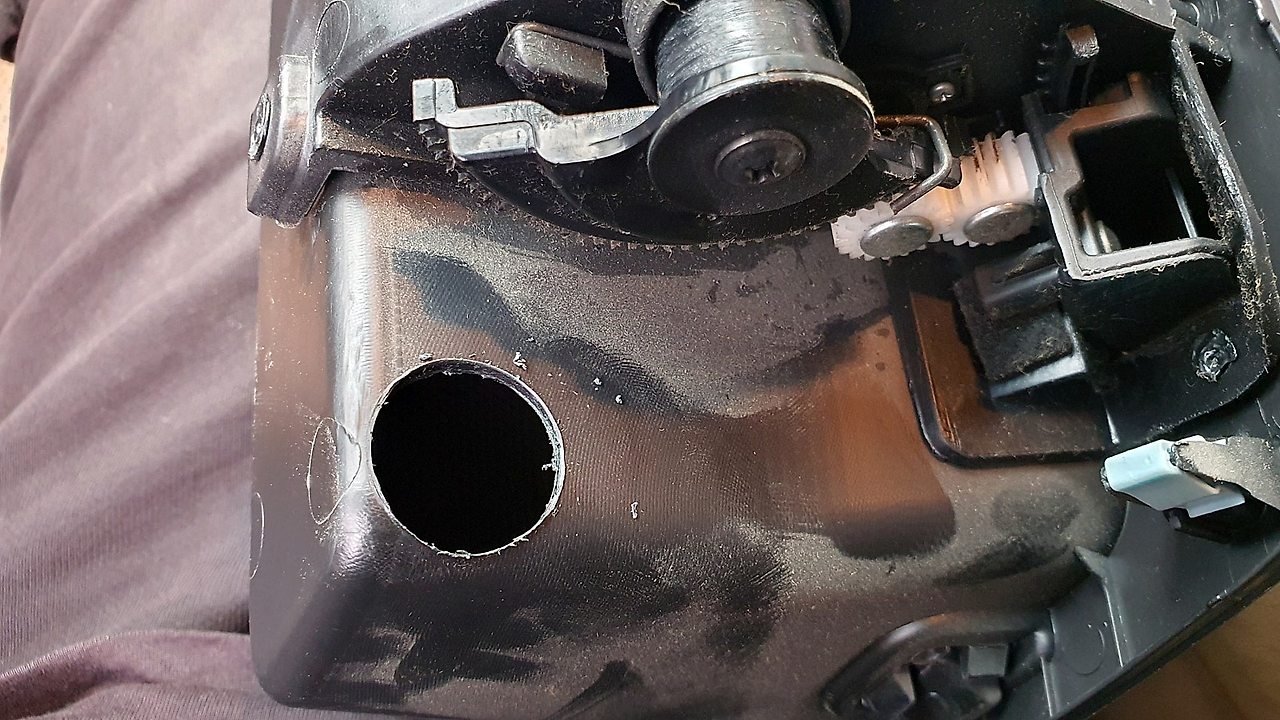

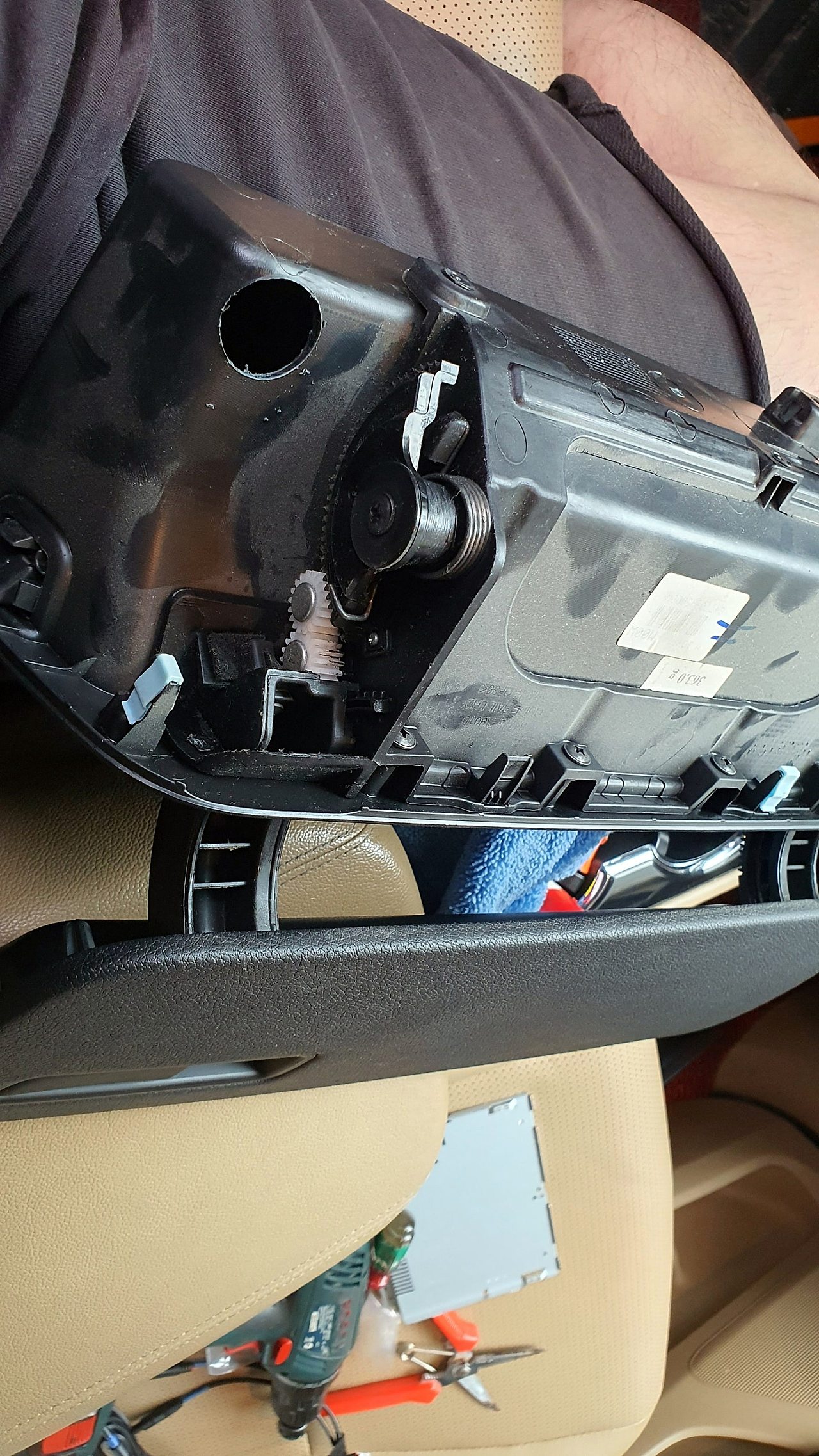

위에 글로브박스의 윗쪽부분을 타공하여 유심칩과 USB 선을 빼놓을수 있게 했습니다.

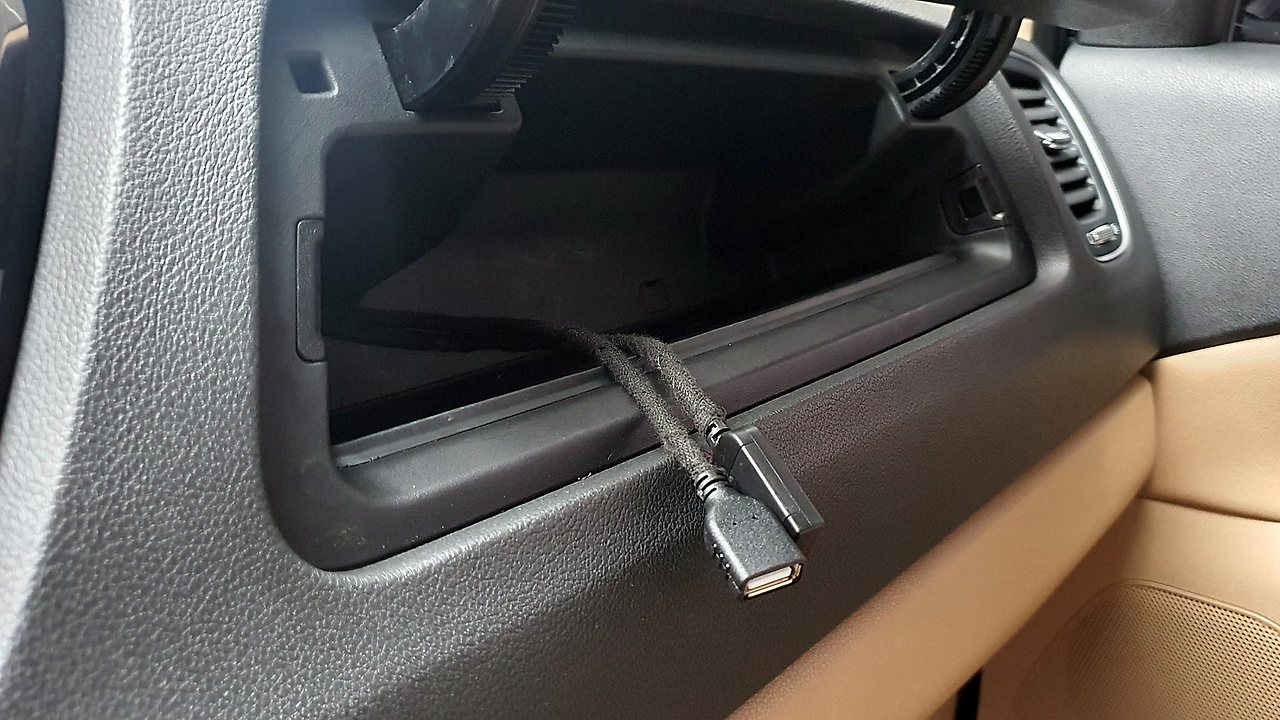

유심칩과 USB선이 이쁘게 빠졌습니다. ㅋㅋ (참고로 기어봉 앞에 순정USB도 같이 사용할수 있답니다.)

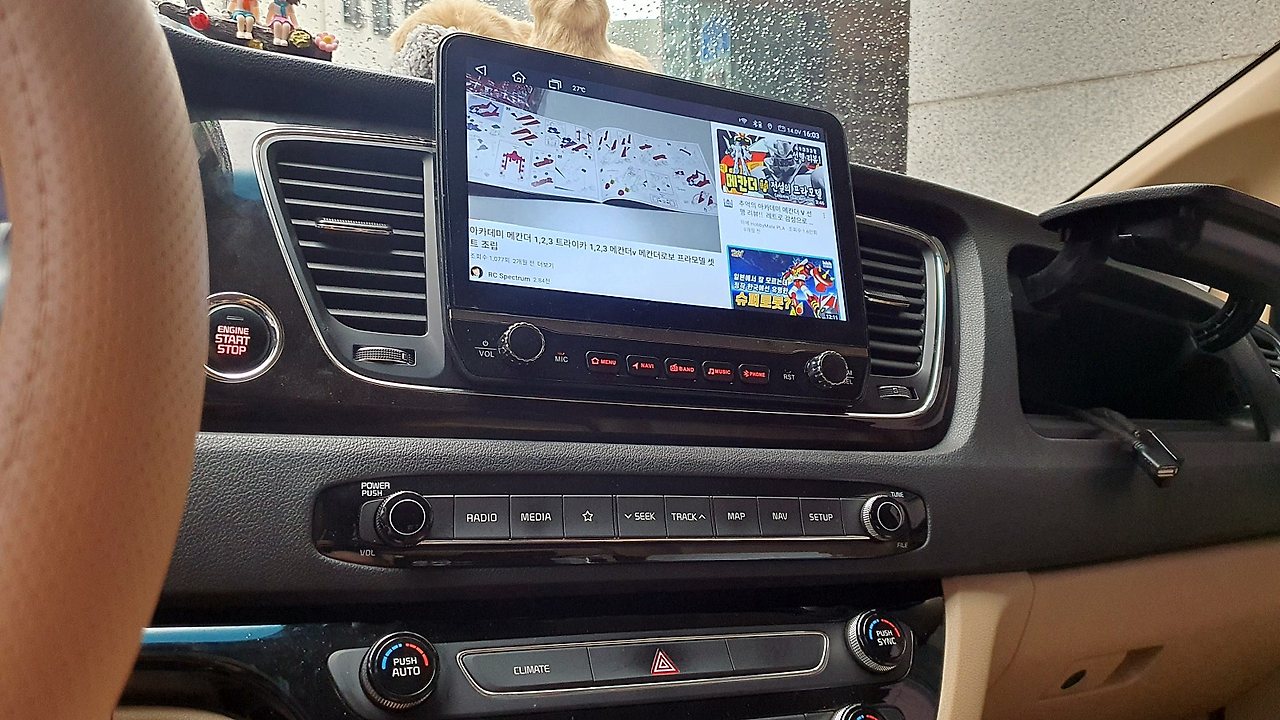

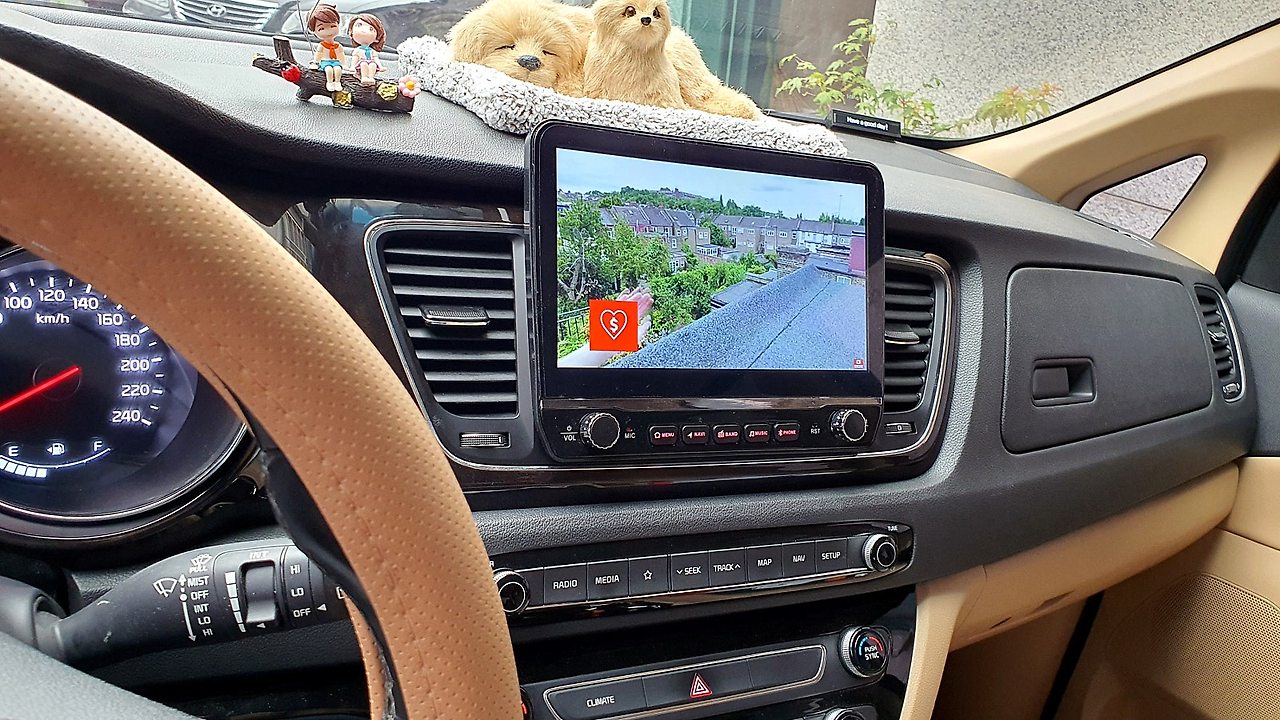

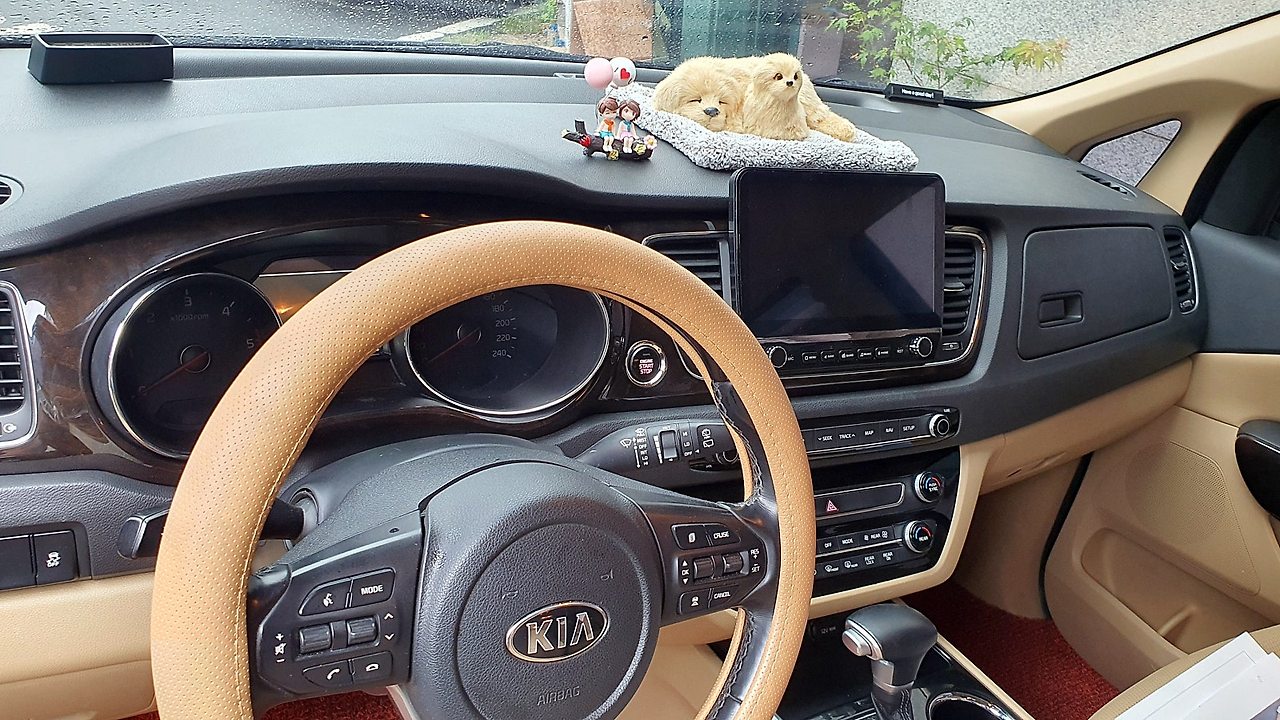

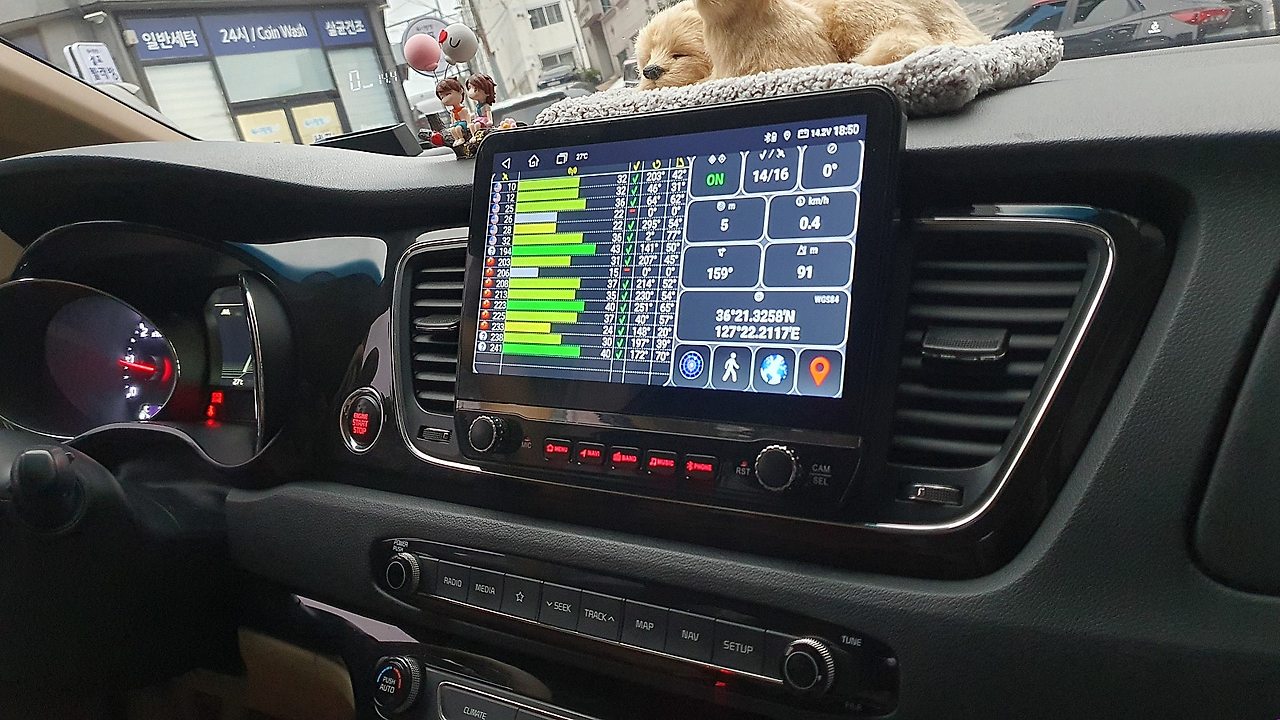

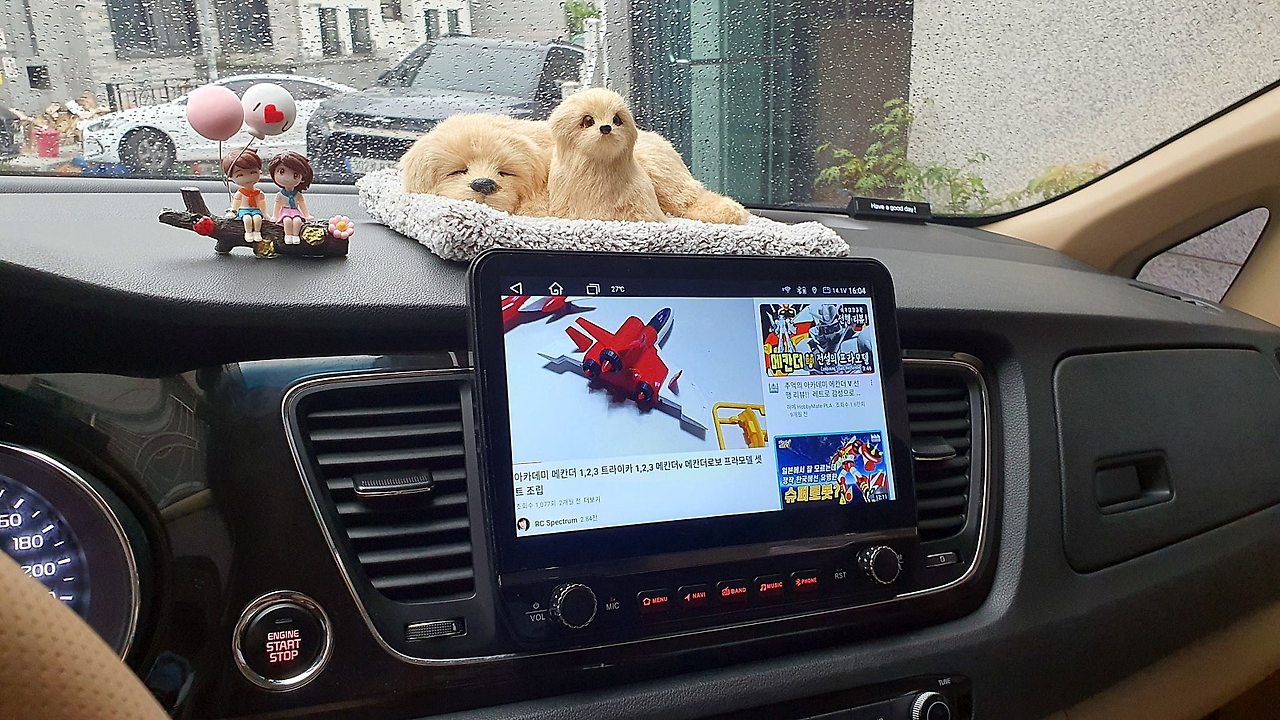

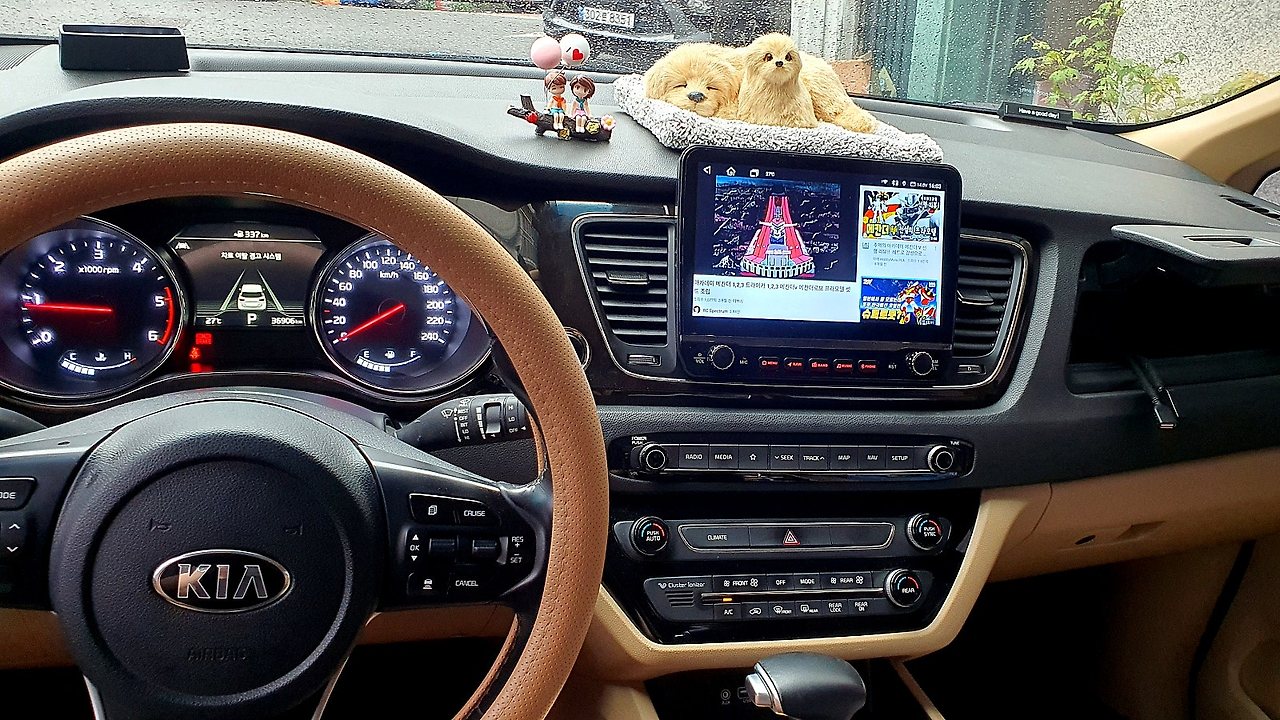

안드로이드가 완전히 차량에 조립된 모습입니다. 10.1인치 임에도 송풍구를 전혀 가리지 않습니다. ^ ^

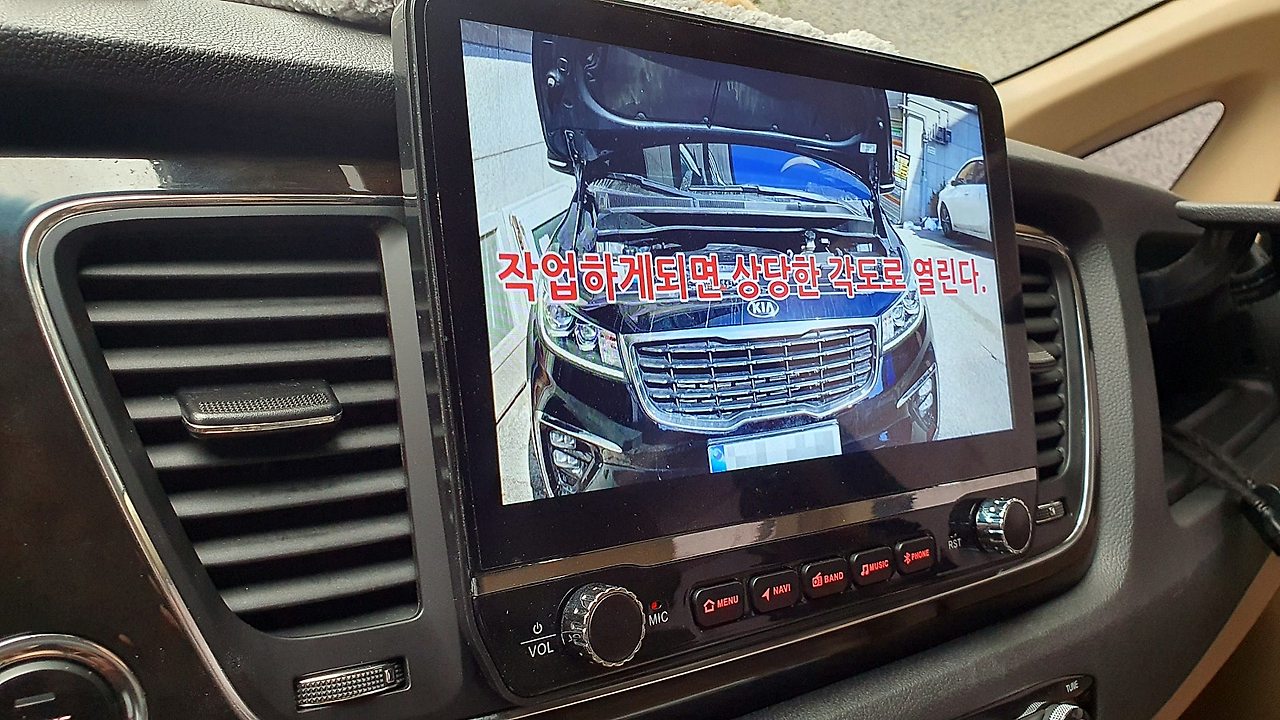

특이한게 물리버튼이 존재하는 안드로이드 입니다. 당연히 핸들리모컨도 잘 작동하지만 물리버튼도 아주 잘 작동하네요.(물리버튼의 엠비언트조명도 끄거나 다른색으로 조절 가능합니다.)

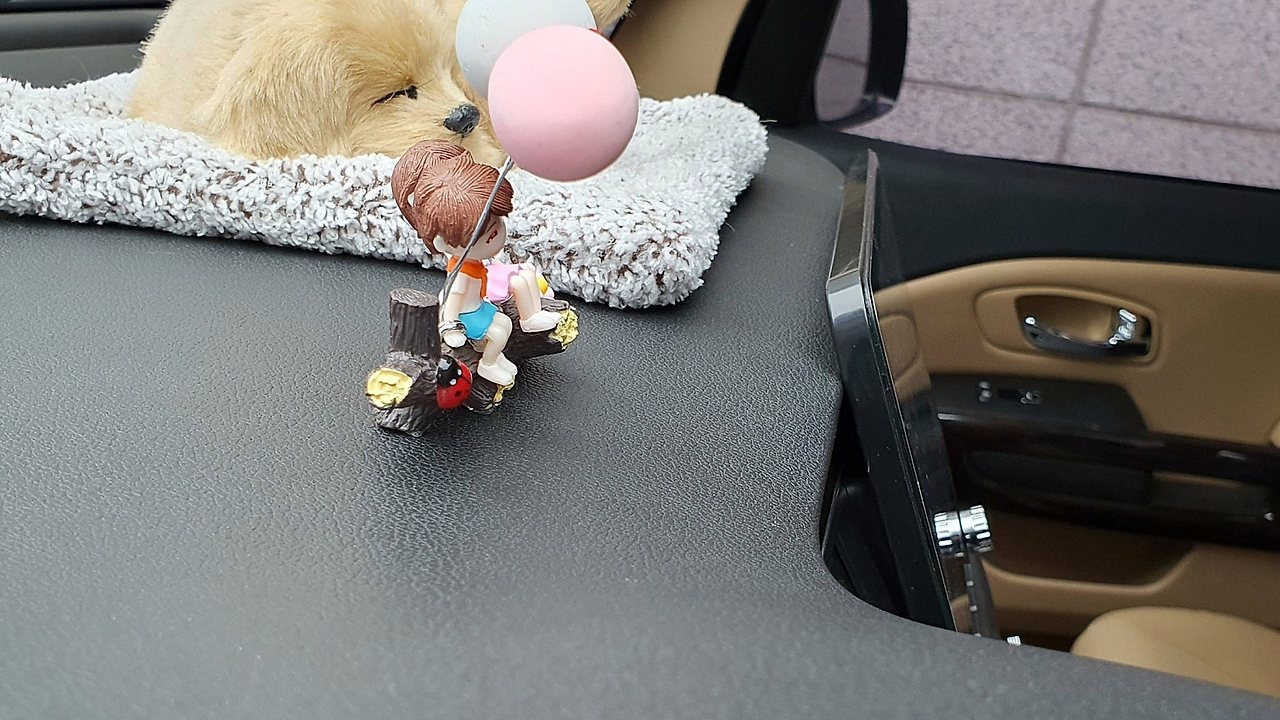

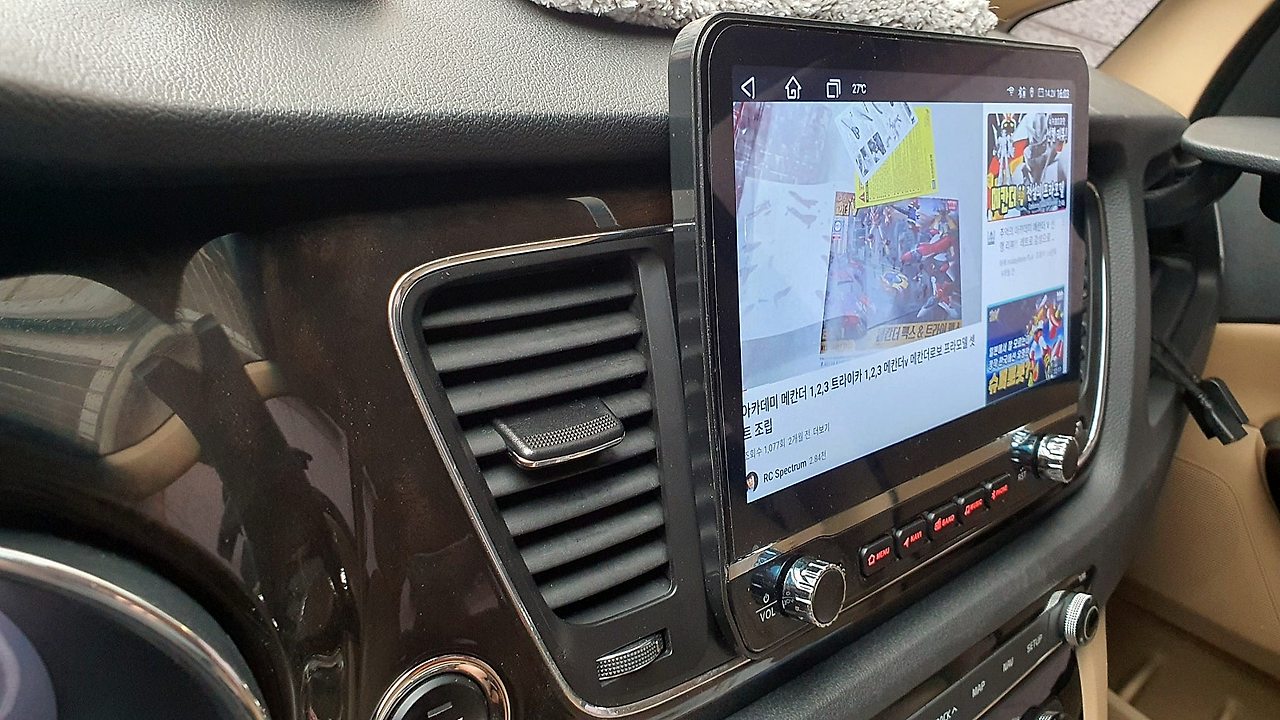

모니터는 같이 제공하는 모니터전용 브라켓으로 안쪽에서 센터페이아에 다섯개의 피스로 완전히 고정되고 측면에서보면 전혀 뜨지않고 대쉬보드에 밀착되는 모습입니다 ( 순정스럽게 완전한 고정입니다.).
큰화면에 화질도 화질이지만 DSP 정말 사운드 미쳤습니다. 별도 트위터와 미드레인지 그리고 우퍼를 달아놓은 착각이들정도로요........ㅎㅎ 빵빵 해졌습니다.

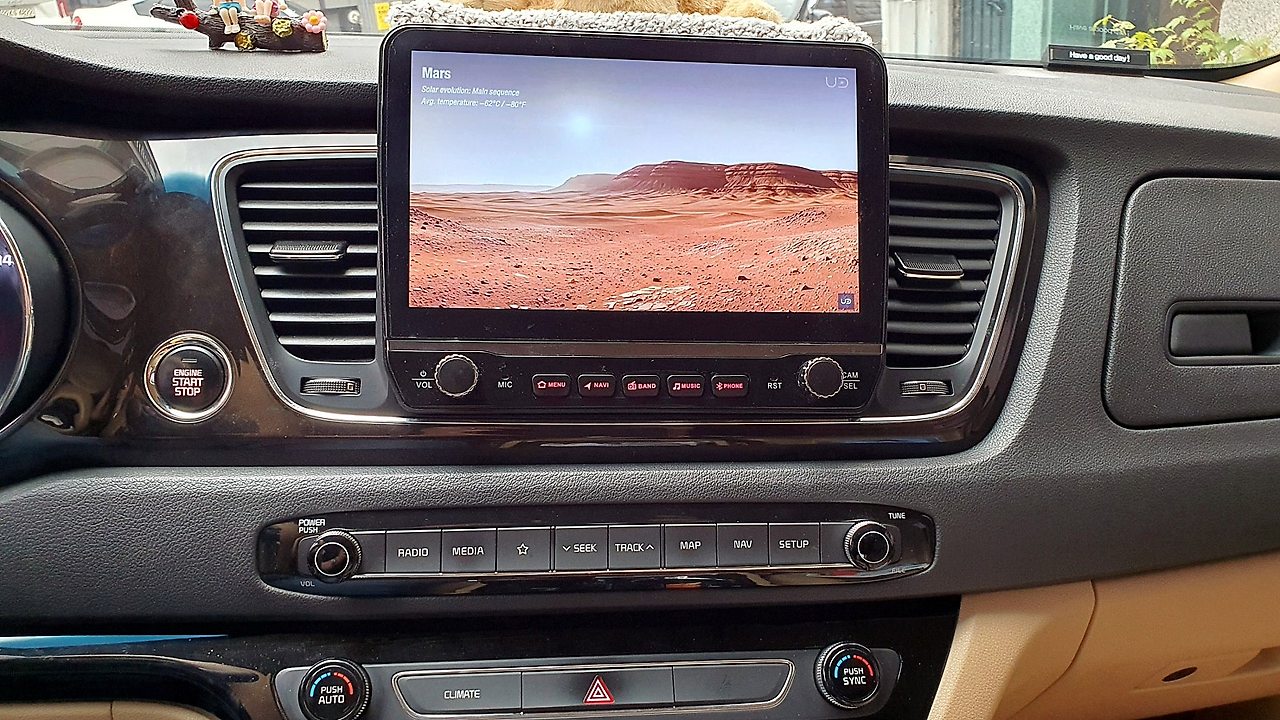

완전 깔끔하죠???
순정 집중키와 모든버튼 연동되고요. UVO를 통한 원격시동도 아주 잘 작동하네요. ^ ^
클러스터 슈퍼비전과도 충돌없이 작업하였습니다.

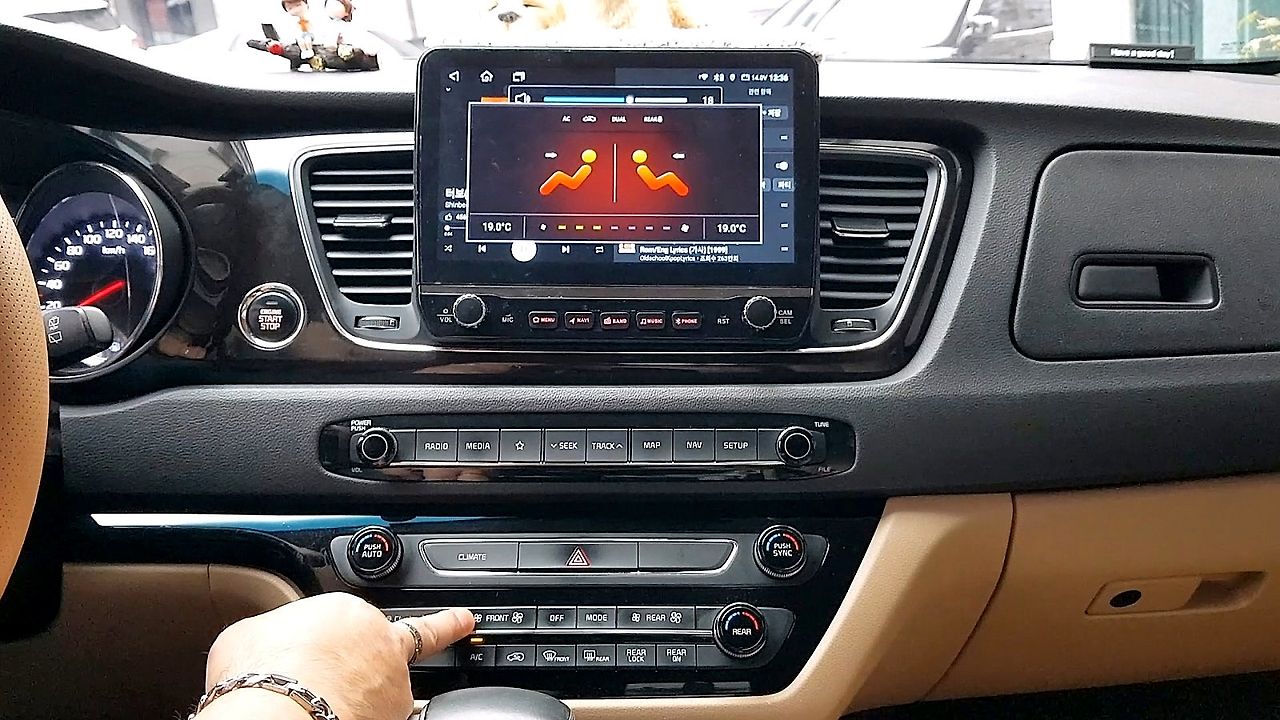

에어컨 공조기 정보창 입니다. 2초 팝업 해 놨습니다.
일단 여기까지 하고요. 몇일간에 걸쳐 또 어라운드뷰 카메라 설치를 해야겠습니다.

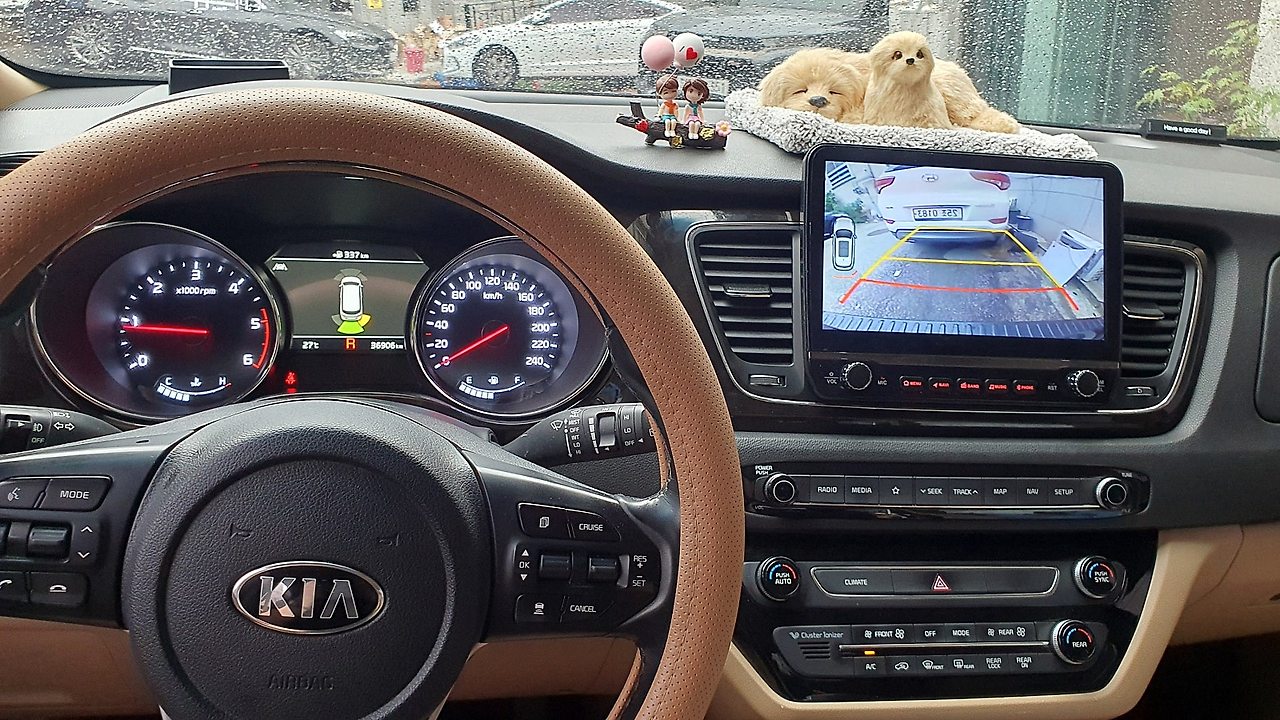

어라운드뷰 카메라는 짹만 꽂으면 바로 작동하게 셋팅해 놓았습니다.
한 사흘 짬짬히 작업한거 같습니다. 처음하는거라 캔버스 정보가 없어서 좀 헤맸네요.ㅋㅋ
영상입니다.
흐린날 꼭 이렇게 초점이 나가더라고요. ㅜㅜ 영상이 안습입니다.
날씨가 낮에는 덥네요. 작업하면서 땀이 줄줄~~~ 오늘도 카니발과 함께 즐거운 시간되세요.^ ^
