더뉴카니발 안드로이드 교체후 순정 주차라인 핸들연동. PAS 살리기

그동안 13.3인치 안드로이드 및 어라운드뷰 DIY하고 순정 주차라인 핸들 연동이 되지않아 알아보던중 PAS를 살릴수 있는 캔버스가 따로 있다는것을 알게되었습니다.

​

8P 릴레이를 사용하여 후진시에 C CAN을 안드로이드 M CAN에 연결하면 됩니다만, 후진을 빼는순간 C CAN신호도 같이 끈겨버리기 때문에, 주차라인 정렬이 안됩니다.

더구나 어라운드뷰 주차라인은 단순 후방 주차라인만 지원하는게 아니고 앞,뒤,좌,우 모두 주차라인이 있고 움직입니다.

​

WDFL FYT7870 어라운드뷰 주차라인 핸들 연동 PAS 작업했습니다.

아주 잘되네요. ㅋ

https://youtu.be/7QeUWAO_JuY



화질이 ㅜㅜ 카메라 랜즈에 뭐가 잔뜩 묻었나보네요.ㅋ



벌써 제품을 받았지만, 일이 좀 바빠서... 안드로이드 카페 소쩌꿍님에게 받은 PAS캔버스 박스 입니다.

원래 RAISE13 캔버스네요. ㅎㅋ 제거합니다.

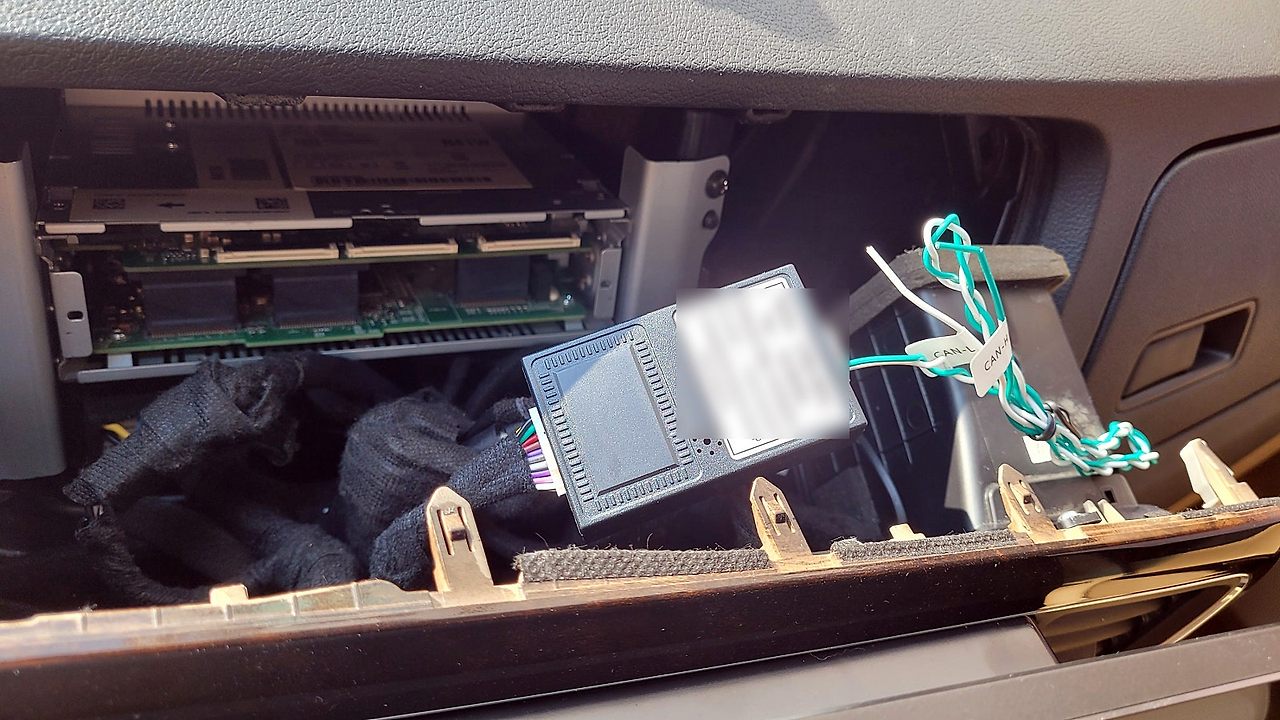

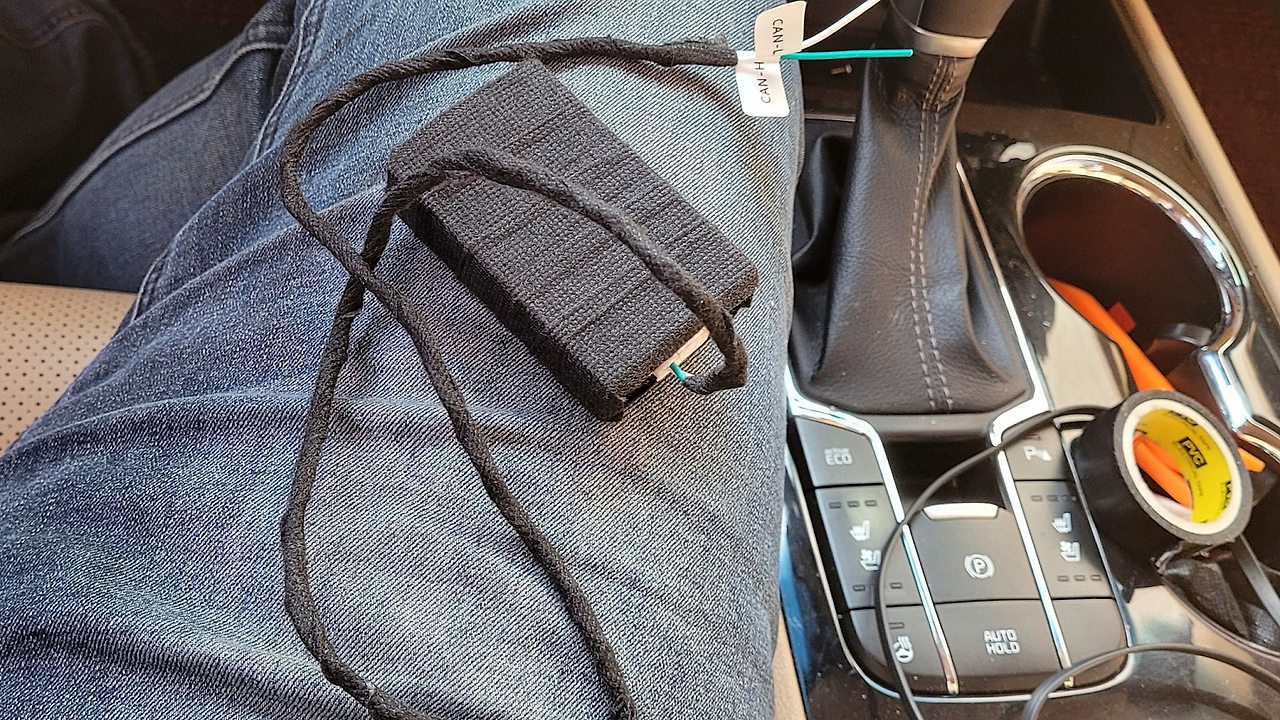

짹바이 짹입니다. 기존 캔버스 짹에 그대로 꽂아 줍니다. 테스트를 위해 일단 임시 연결했습니다.

기존 캔버스박스와 다른것은 크기와 캔로우/하이 배선의 유무 입니다.

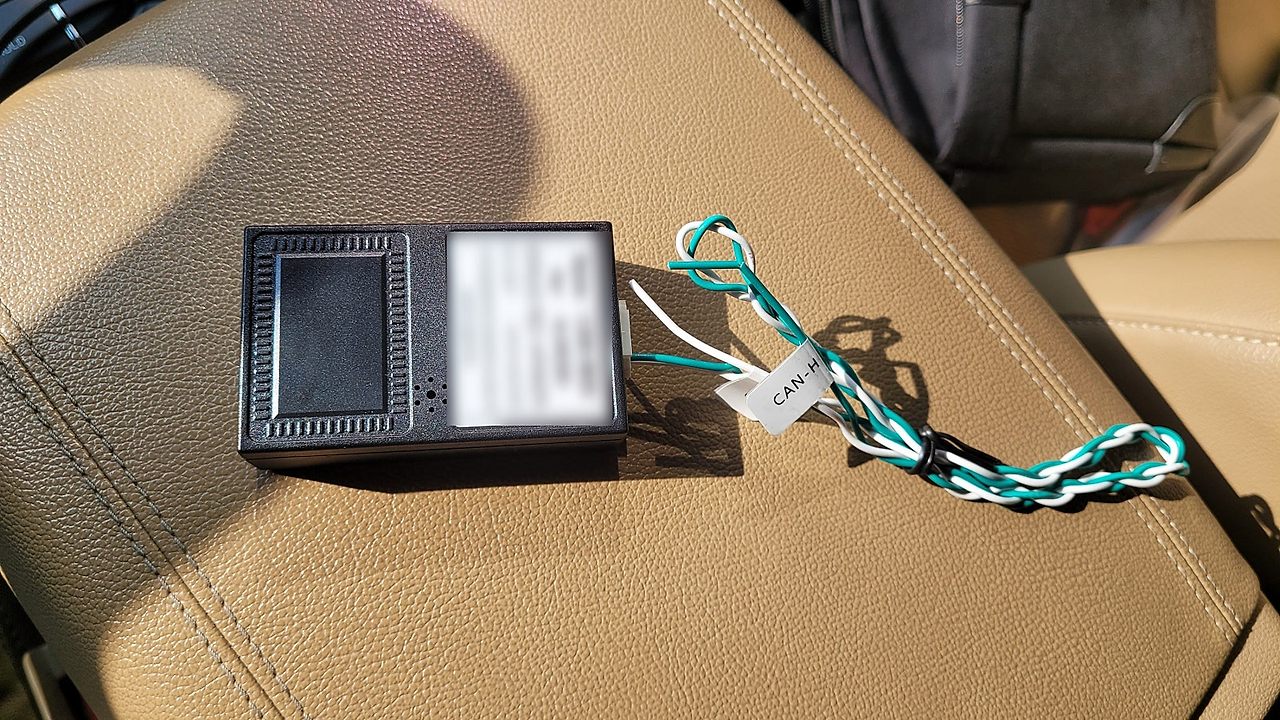

차량에 C캔과 연결할 캔로우 / 캔하이 배선입니다.

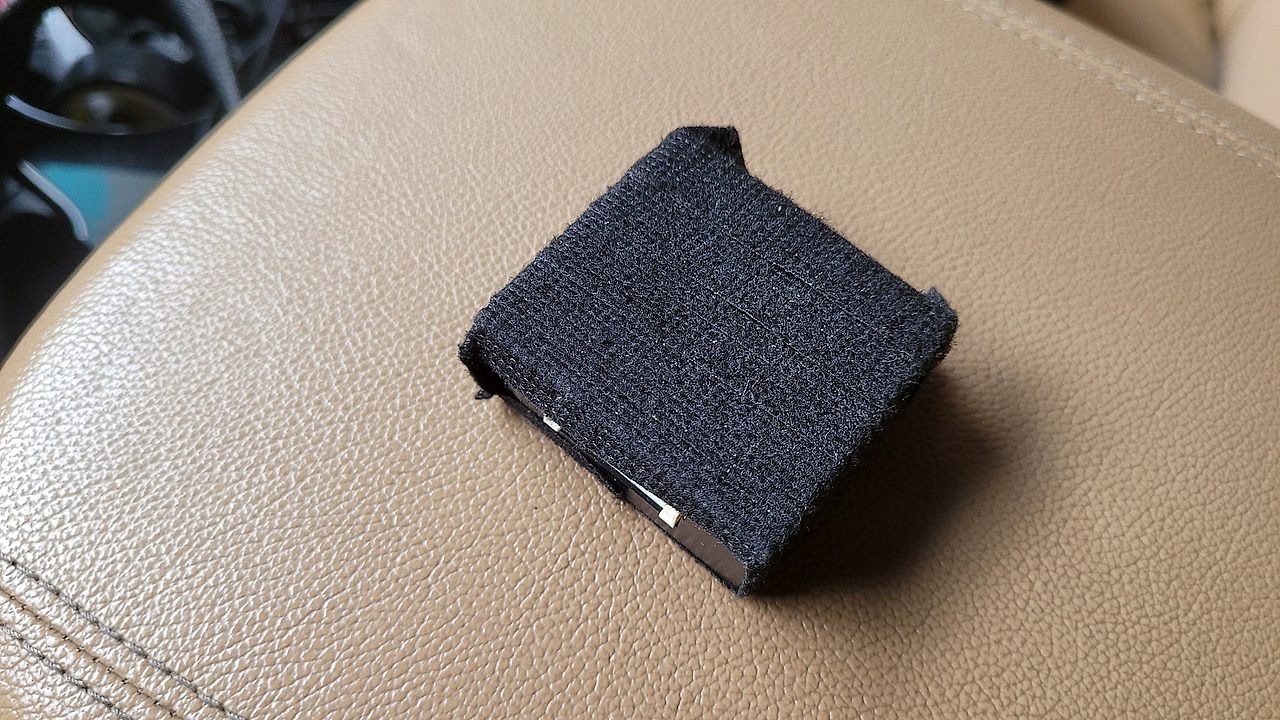

잡소리를 없애기위해 캔박스와 배선 모두 천테이프를 감아줍니다.

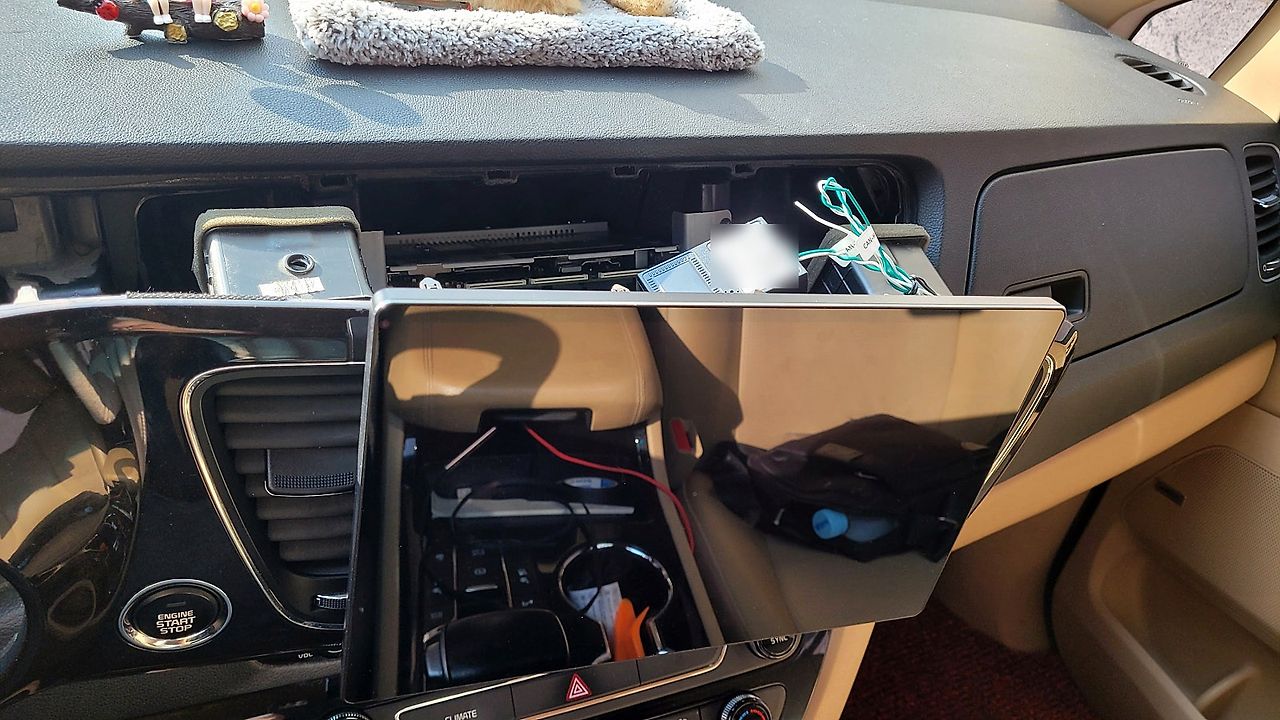

오디오 집중키를 제거하고 있습니다. ㅋ 원래 안빼도 됩니다. 저는 쉽게 위에서 선을 밑으로 내리기 위해 제거하는듕~

아따 겁나 안빠지네잉~ ㅎㅎ

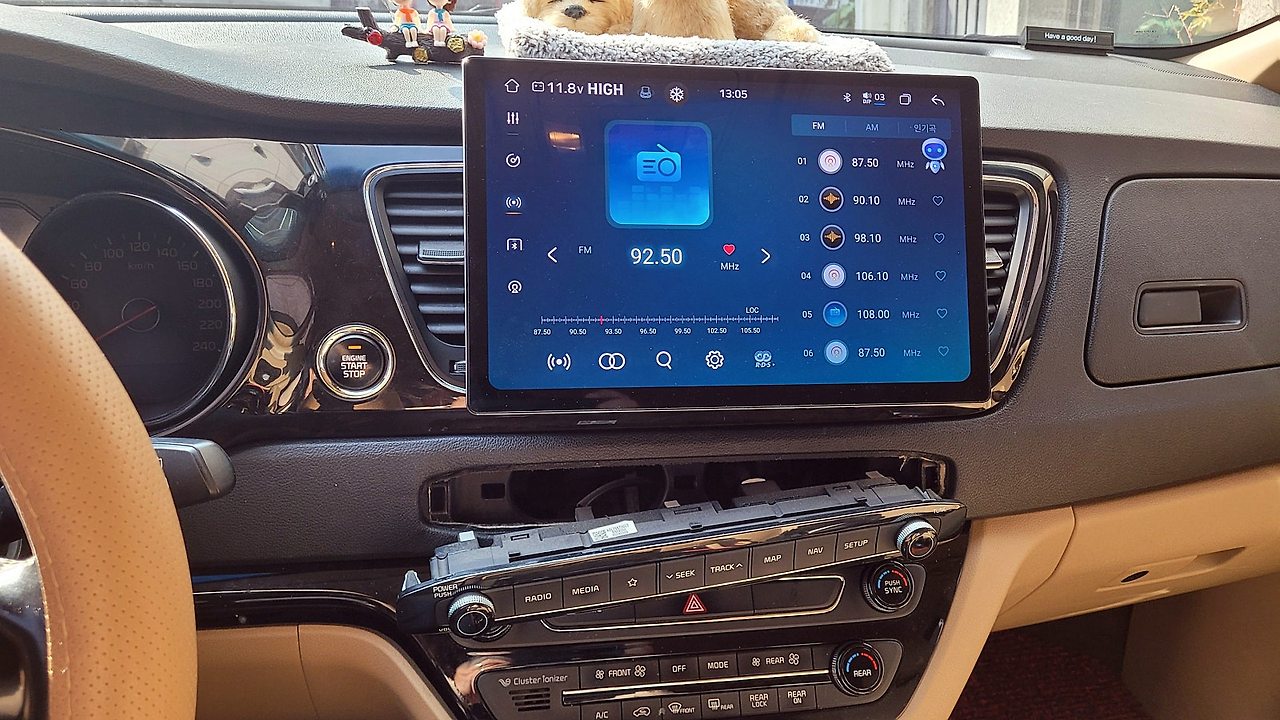

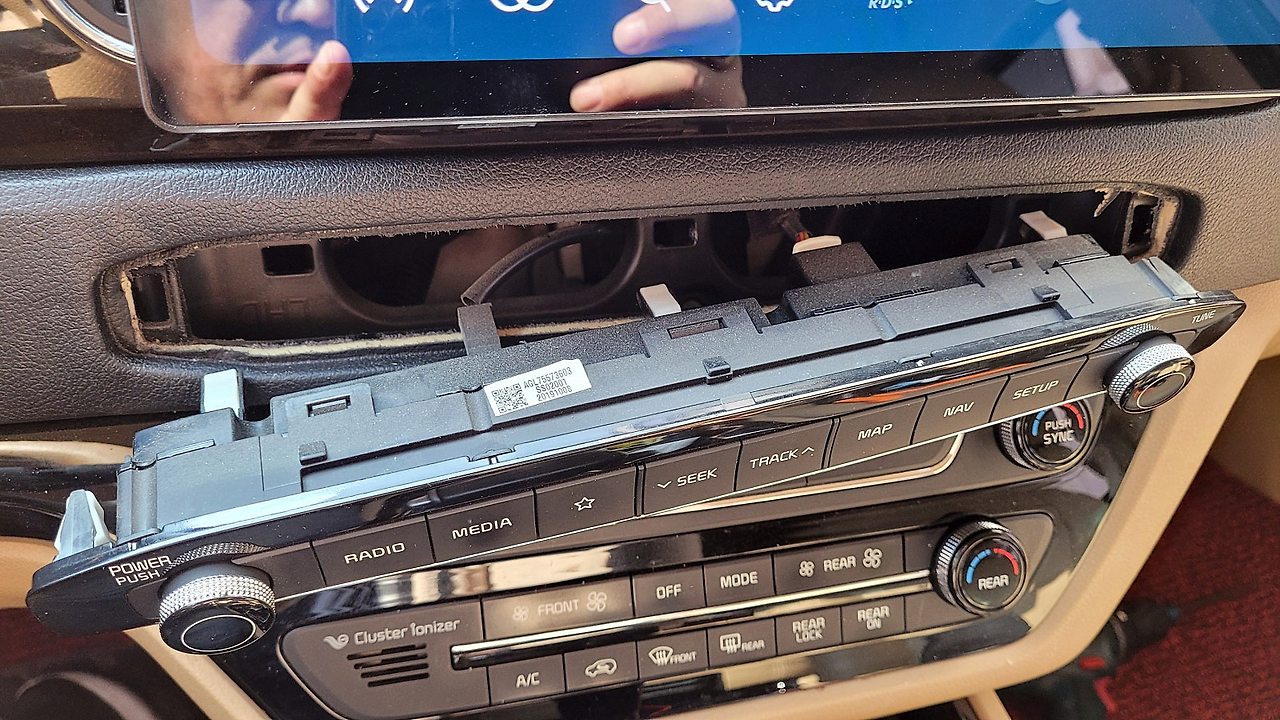

오디오 컨트롤패 집중키가 빠졌네요.

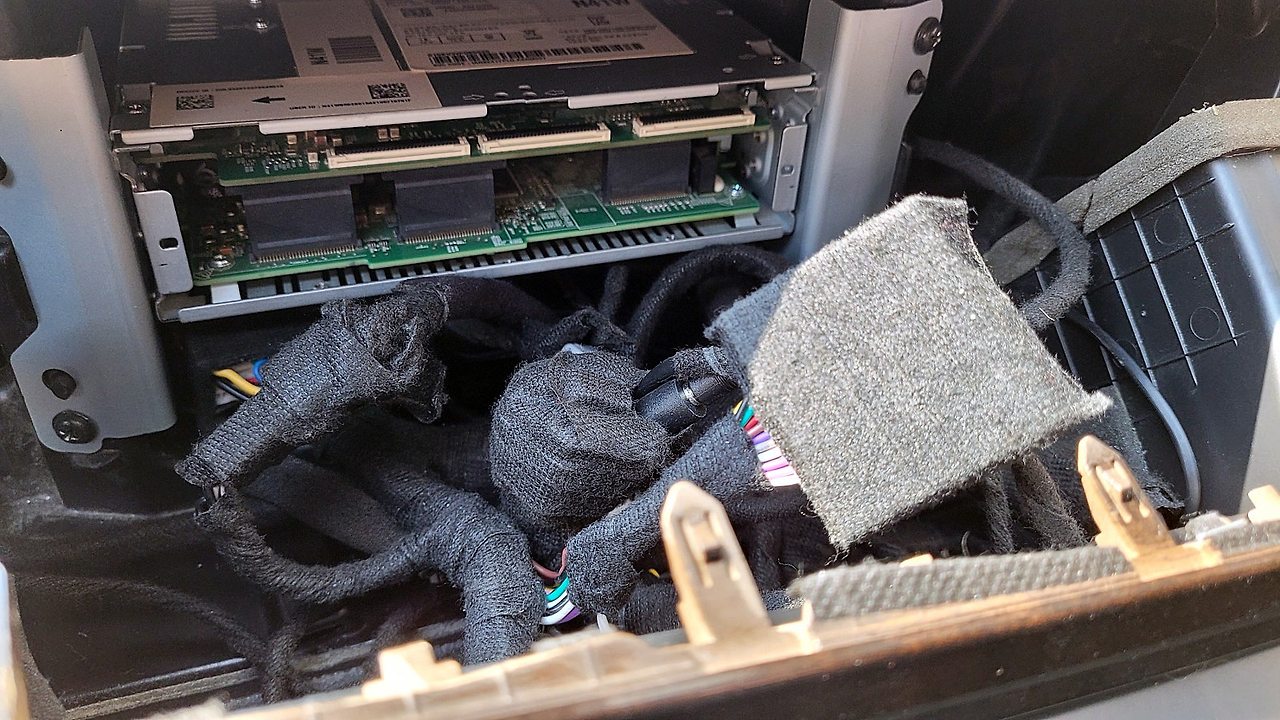

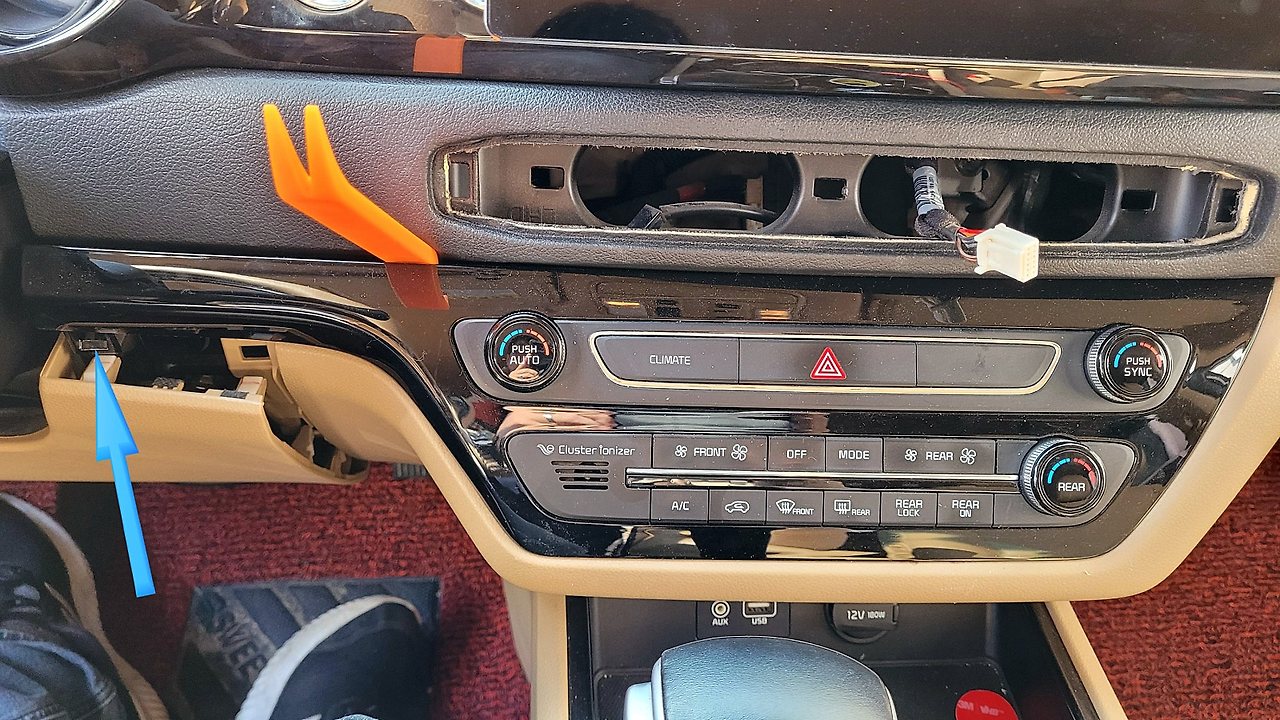

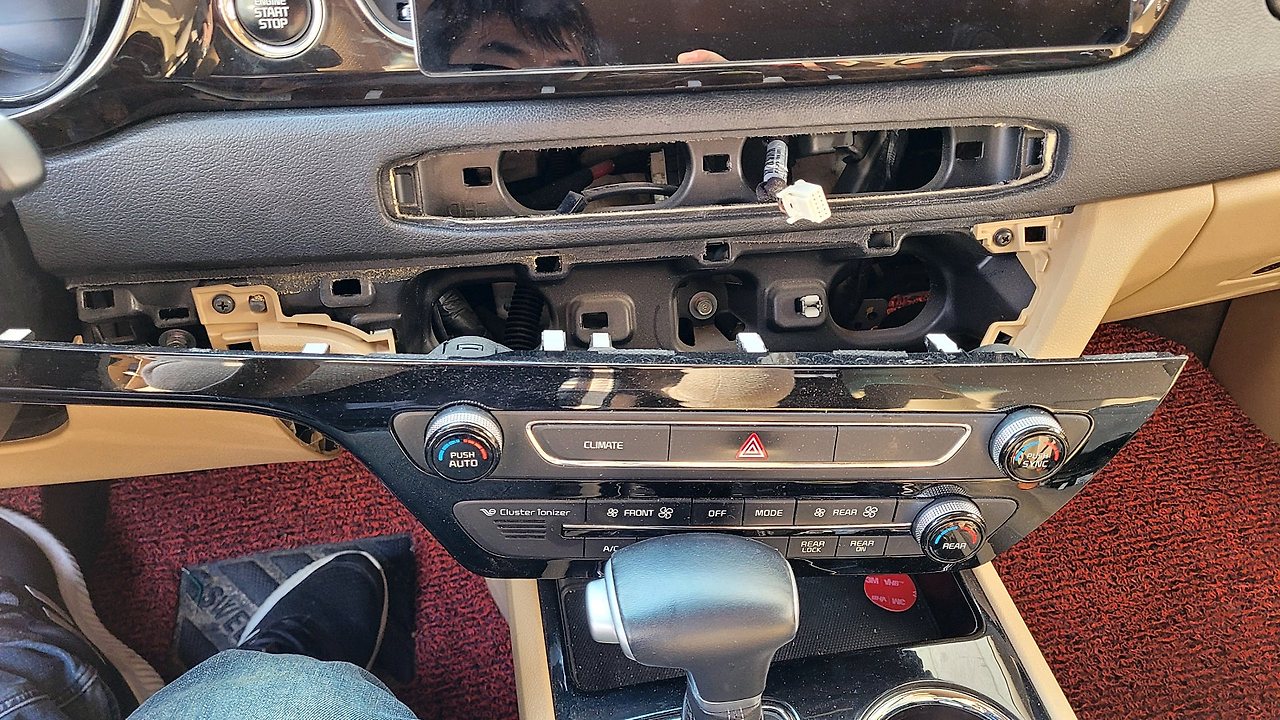

자이제 밑에 에어컨 공조기 컨트롤패널을 탈거 합니다.

핸들밑에 윗커버만 살짝 제거후 (오른쪽 밑에 피스하나 풀어야 빠짐)

요기

요기

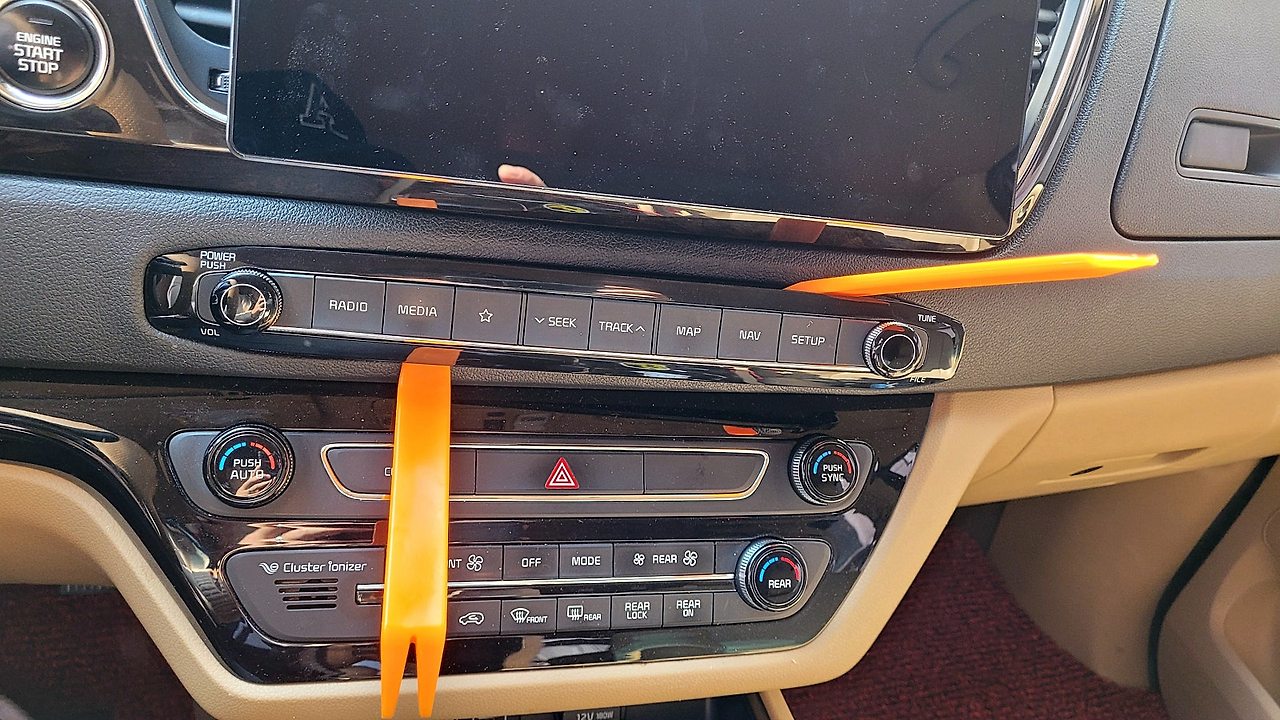

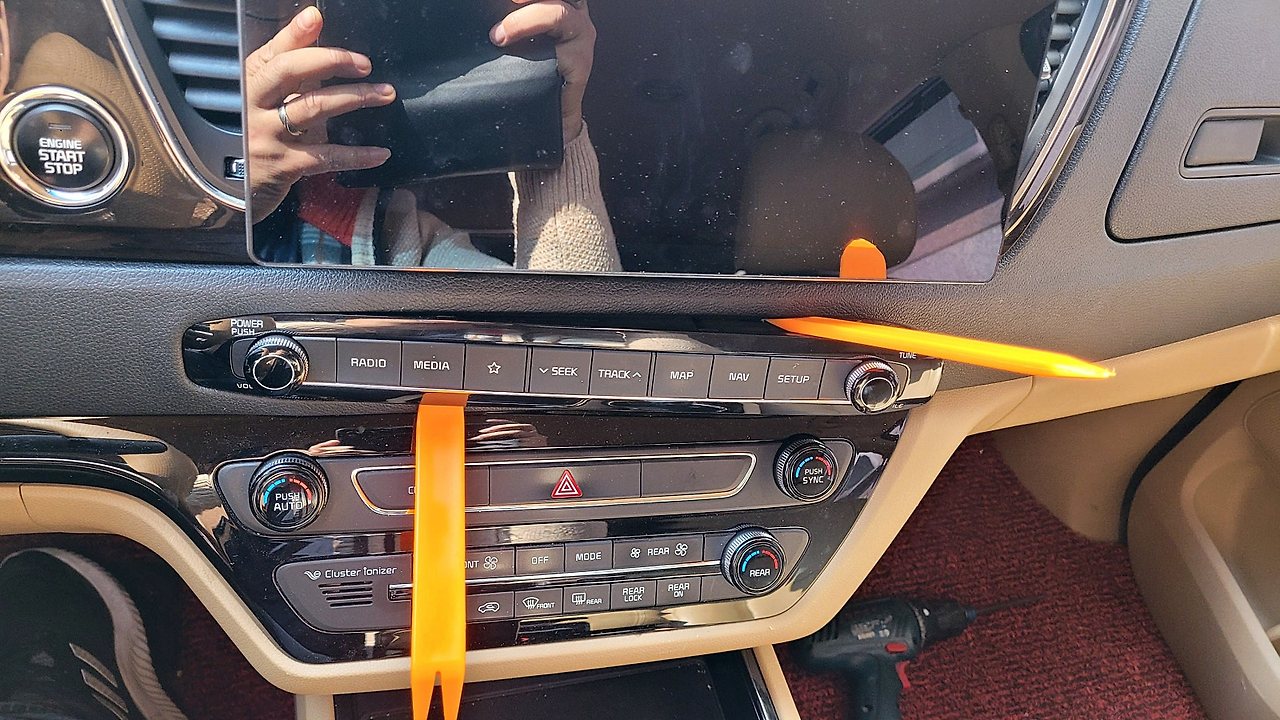

나머지는 키방식입니다. 플라스틱 헤라가 두개 이상 반드시 있어야 해요. 그래야 기스내지 않고 안전하게 분해할수 있어용~

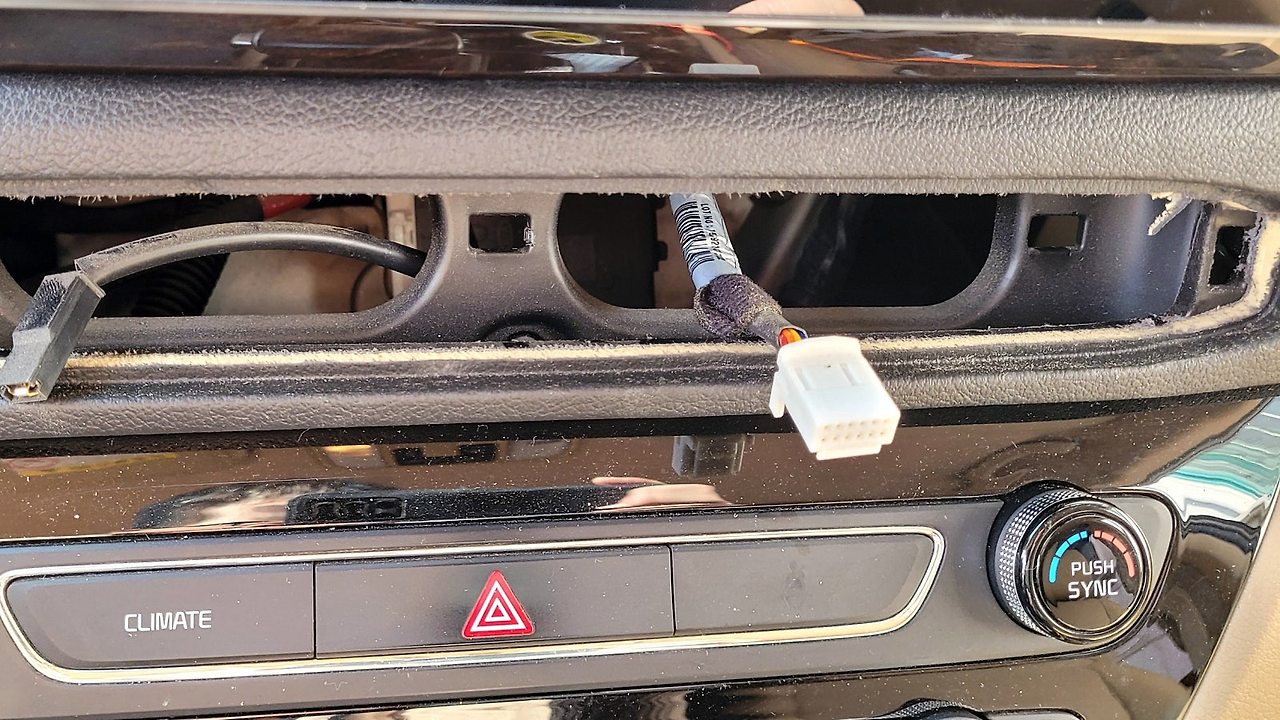

이제 컨트롤패널에 40핀 커넥터에서 C-CAN LOW / HI 를 찾아야 해요.

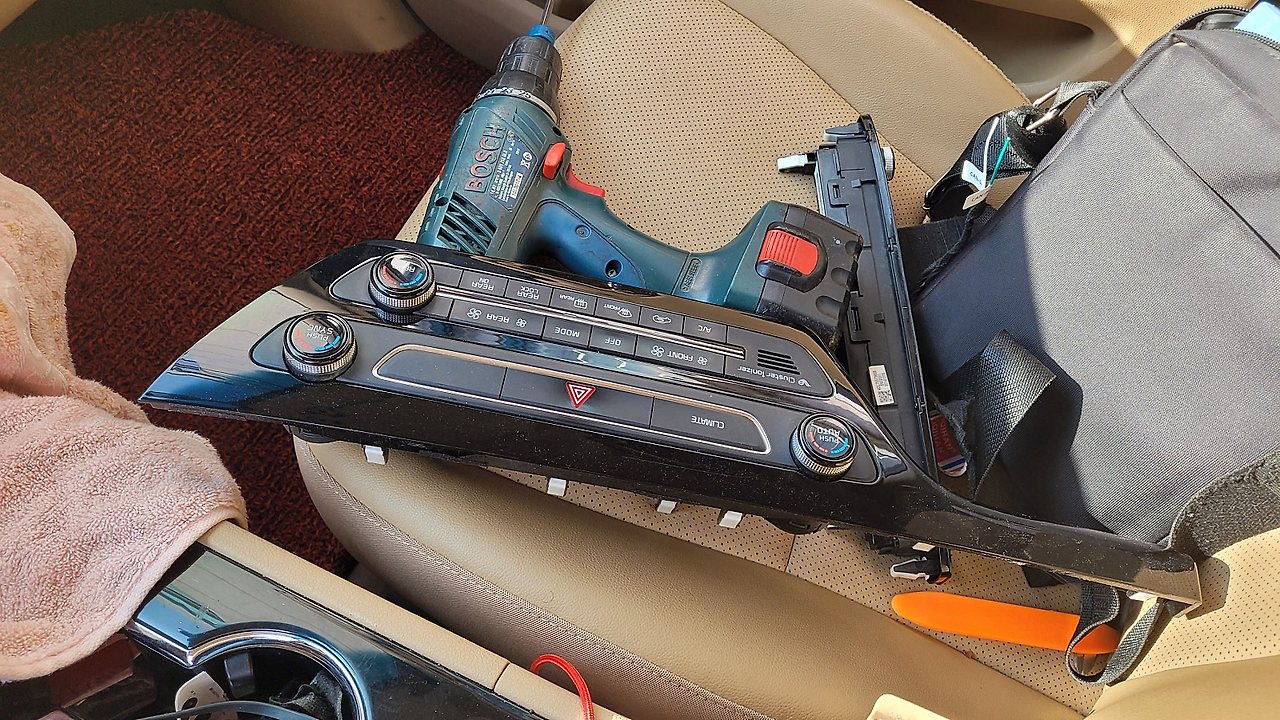

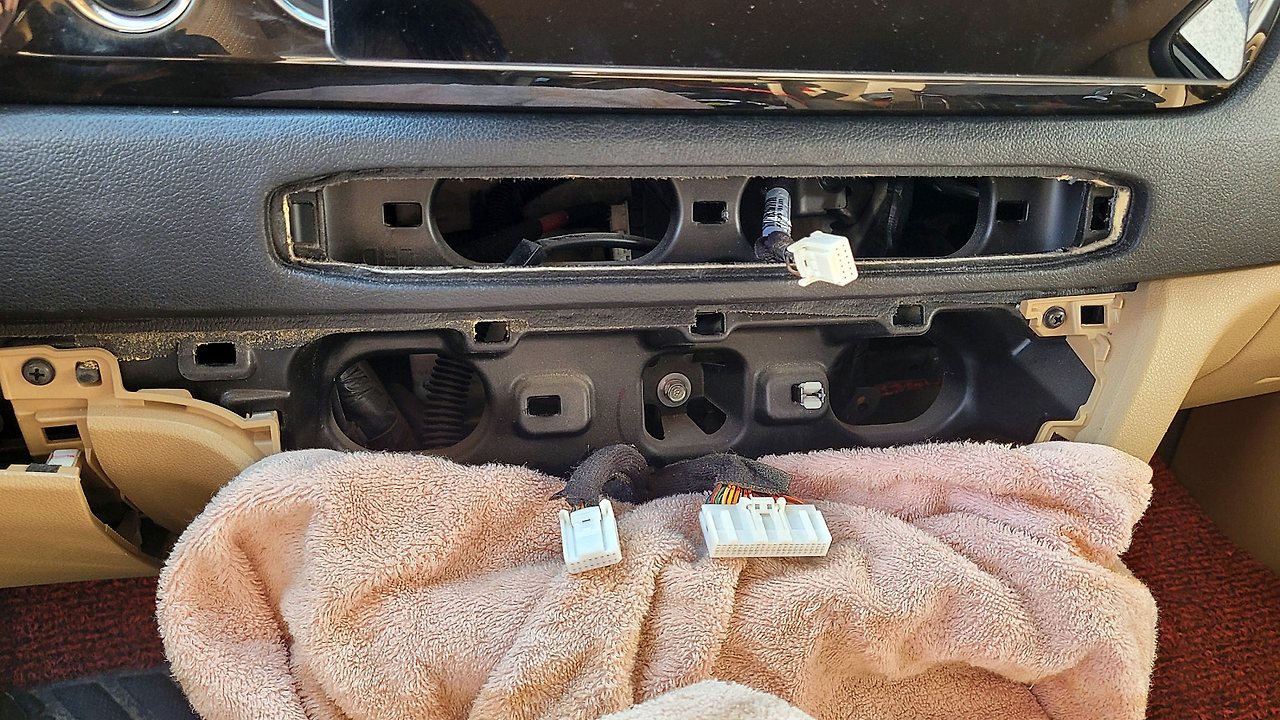

패널은 살짝 옆에다 빼놓고요.

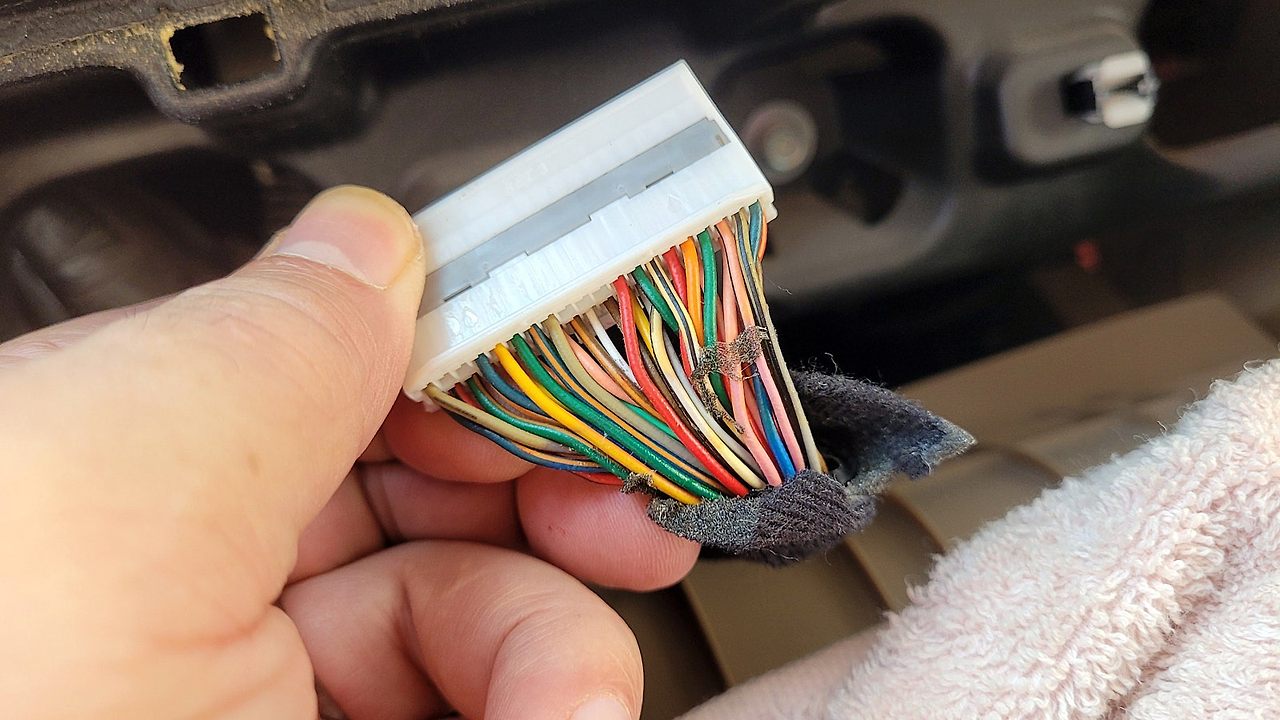

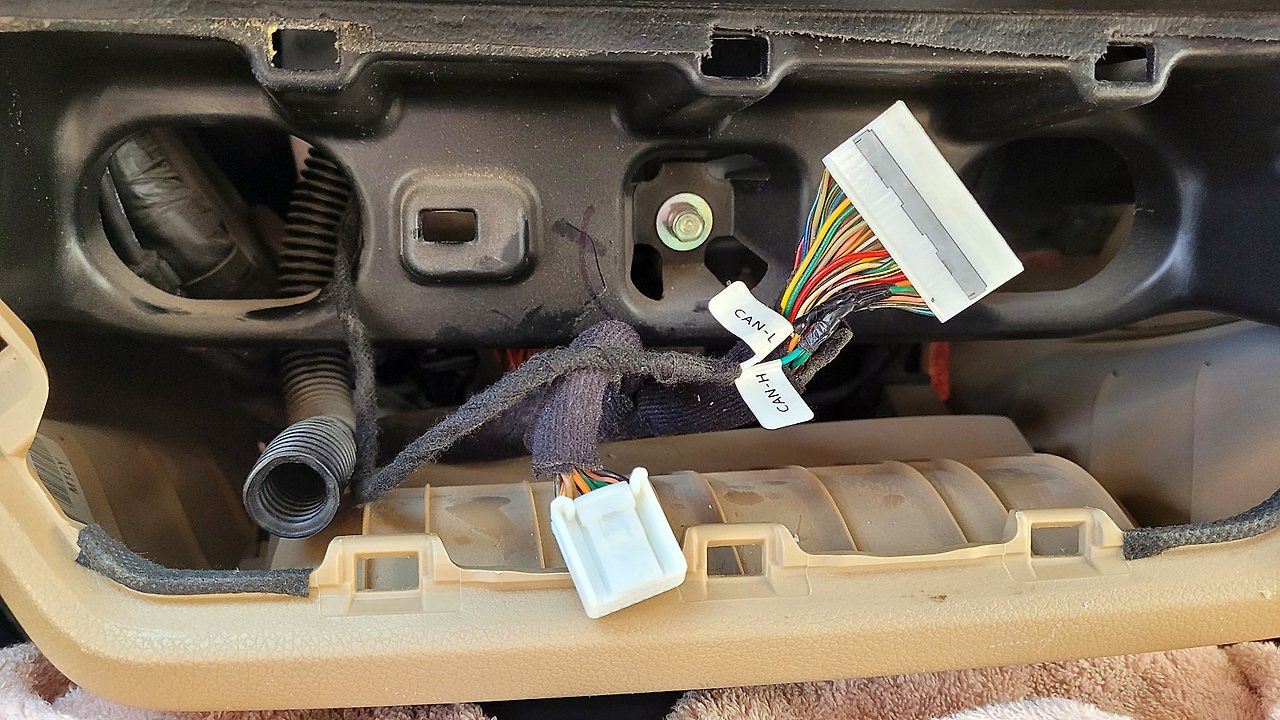

요녀석 두가닥 입니다. 그린이 HI 오랜지가 LOW 입니다요.

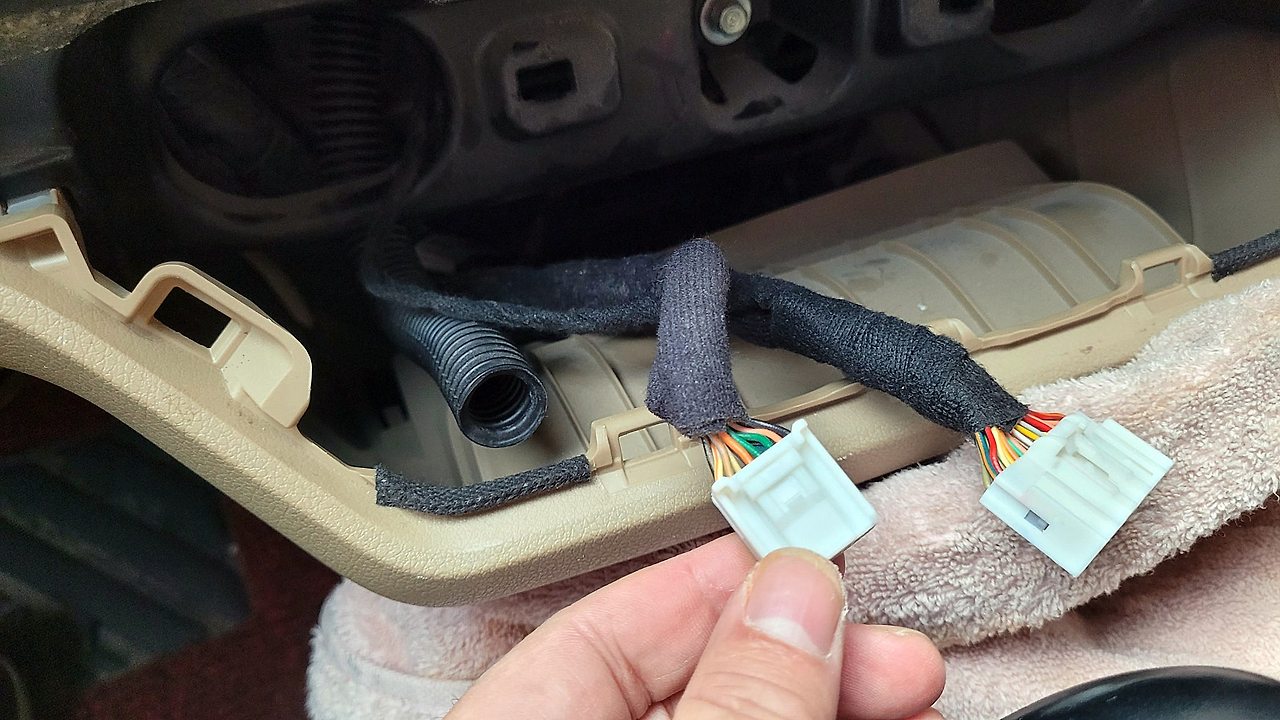

위에 새로바꾼 캔버스에서 내려온 캔 LOW/HI 배선

일단 캔버스박스에서 나온 캔로우/하이 를 커넥터에 캔로우/하이 배선에 연결하고 절연테이프로 테이핑 해줬고요..........

그위에 다시 천테이프를 감아 배선을 순성화 시켰습니다.

어라??? PAS캔버스를 장착했음에도 PAS연동이 되지않아 엄청 찾다가 ㅋ아~ 이런!!

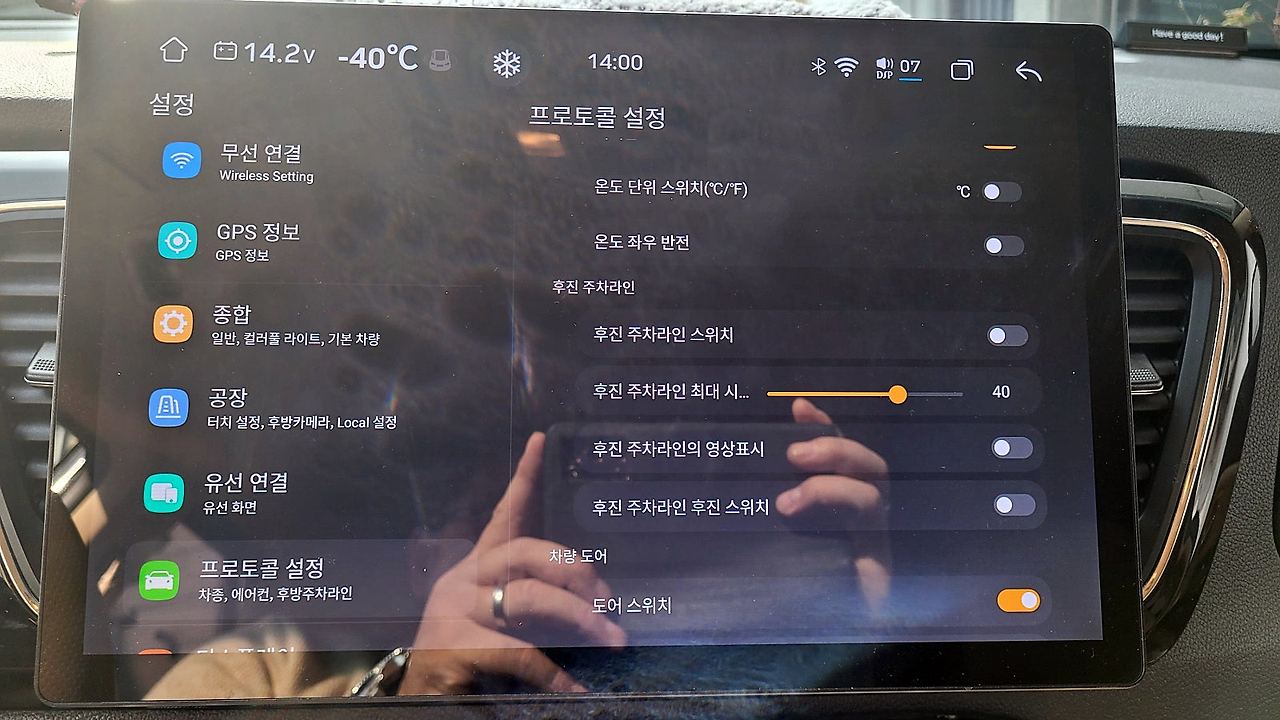

안드로이드 내에 주차라인 설정을 모두 꺼주야 합니다. 그래야 PAS가 움직이더군요. 한참 찾았네요.ㅋㅋㅋ

아마도 어라운드뷰 카메라 설정과 서로 충돌이 있는게 아닌가 싶습니다.ㅋ

다른 7870은 모르겠습니다. 제 경우 그렇다는겁니다.

요건??? ㅋ 네 기존에 RAISE13 캔버스 박스 입니다.

안드로이드에서 설정은 따로 바꿀필요없이 기존 캔버스 박스만 PAS캔버스로 교체하면 됩니다.

어라운드뷰 옵션에서 PAS 핸들연동 ON해 주면 됩니다.

​

​

이렇게 또 하나의 안드로이드 + 어라운드뷰 작업 + PAS 작업까지 완성이 되었습니다.

​

자 오늘도 카니발과 함께 안전운전 하세요.^ ^
